Lenze EVS9300 Fehlercodes & Technische Daten

Fehlercodes schnell einordnen

Die Lenze EVS9300-Serie gehört zu den klassischen Servo-Umrichtern für dynamische Antriebsaufgaben in Maschinenbau, Verpackungstechnik, Handlingachsen und Positionieranwendungen.

Diese Seite hilft bei der schnellen Einordnung von Modellgröße, Klemmenbelegung, typischen Fehlercodes und ersten Diagnosemaßnahmen, damit Ersatzgerät oder Reparaturweg schneller geklärt werden können.

Serien und Produktgruppen

Technische Kerndaten 9 Werte Modellübersicht 10 Größen Klemmen X5 7 Anschlüsse Fehlercodes 10 Codes Ersatzteile Servicehinweise FAQ 4 Fragen

So ist die Lenze Fehlercode-Datenbank aufgebaut

Im Mittelpunkt dieser Seite steht die Fehlercode-Suche im oberen Bereich. Dort werden die relevanten Informationen direkt im Treffer angezeigt, ohne dass weitere Unterseiten geöffnet werden müssen.

Die Tabellen im unteren Seitenbereich zeigen typische und häufig gesuchte Meldungen als technische Orientierung. Für die vollständige Recherche aller Datensätze sollte die Suchleiste oben verwendet werden.

Wichtig: Die Tabellen im unteren Bereich zeigen typische Auszüge je Produktgruppe. Die eigentliche Hauptfunktion dieser Seite ist die Fehlercode-Suche im oberen Bereich.

Einordnung der Lenze EVS9300-Serie in der Praxis

Die EVS9300-Serie zählt zu den bekannten Lenze Servo-Umrichtern für anspruchsvolle Anwendungen mit präziser Drehzahl- und Momentenregelung. Im Servicealltag sind vor allem drei Punkte entscheidend: die schnelle Zuordnung des richtigen Modells, die Prüfung der relevanten Steueranschlüsse und die sichere Bewertung von Störmeldungen.

Gerade bei älteren Bestandsanlagen liegen häufig nur Typenschilddaten, einzelne Fehleranzeigen oder unvollständige Unterlagen vor. Umso wichtiger ist eine kompakte technische Übersicht, mit der sich Baugröße, typische Fehlerursachen und die passenden nächsten Schritte schnell einordnen lassen.

Wer nach Lenze EVS9300 Fehlercodes, Lenze EVS9300 technische Daten oder Lenze 9300 Klemmenbelegung sucht, findet hier die wichtigsten Informationen in strukturierter Form.

Technische Kerndaten der EVS9300-Serie

Für die erste Einordnung werden in der Praxis vor allem Netzdaten, Leistungsbereich, Schnittstellen, Geberauswertung und Umgebungsbedingungen benötigt. Diese Basisdaten helfen dabei, Geräte korrekt zuzuordnen und offensichtliche Fehlerquellen früh auszuschließen.

Parameter	Wert
Nennspannung	3 × 400 V AC ±10 %, 50/60 Hz
Leistungsbereich	0,37–75 kW
Regelverfahren	Feldorientierte Regelung (FOC), Vektor- und U/f-Betrieb
Schutzart	IP20
Umgebungstemperatur	0–45 °C (bis 55 °C mit Derating)
Lagertemperatur	−25 bis +60 °C
Schnittstellen	LECOM A/B (RS232/RS485), CAN, optional PROFIBUS-DP / INTERBUS-S
Geberauswertung	Resolver, Sin/Cos 1 Vpp, Inkrementalgeber (HTL/TTL)
Bremsansteuerung	24 V DC Haltebremse über integrierten Ausgang

Modellübersicht EVS9321 bis EVS9330

Innerhalb der EVS9300-Serie unterscheiden sich die Geräte vor allem nach Leistungsklasse und Nennstrom. Für Austausch und Beschaffung ist diese Zuordnung besonders wichtig, weil in vielen Fällen zunächst nur eine grobe Leistungsangabe oder eine unvollständige Typbezeichnung vorliegt.

Wo passende Produktseiten verfügbar sind, können die einzelnen Modelle direkt aus der Tabelle heraus aufgerufen werden. Das erleichtert den schnellen Weg von der Diagnose zum passenden Ersatzgerät.

Modell	Nennleistung (S1)	Maximalleistung (S6)	Nennstrom ca.
EVS9321	0,37 kW	0,55 kW	1,2 A
EVS9322	0,75 kW	1,1 kW	2,4 A

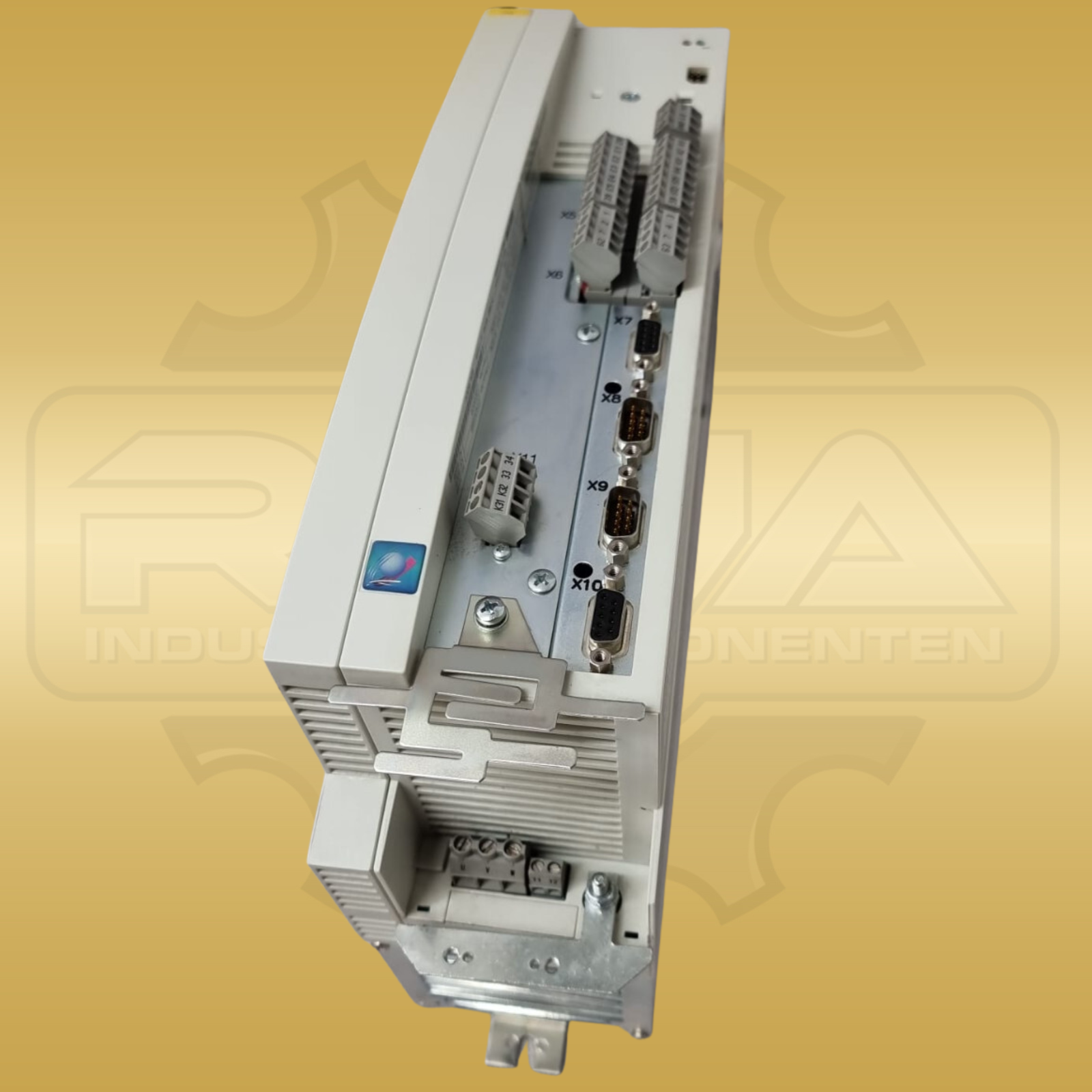

EVS9323	1,5 kW	2,2 kW	4,1 A
EVS9324	3,0 kW	4,0 kW	7,6 A
EVS9325	5,5 kW	7,5 kW	13,5 A

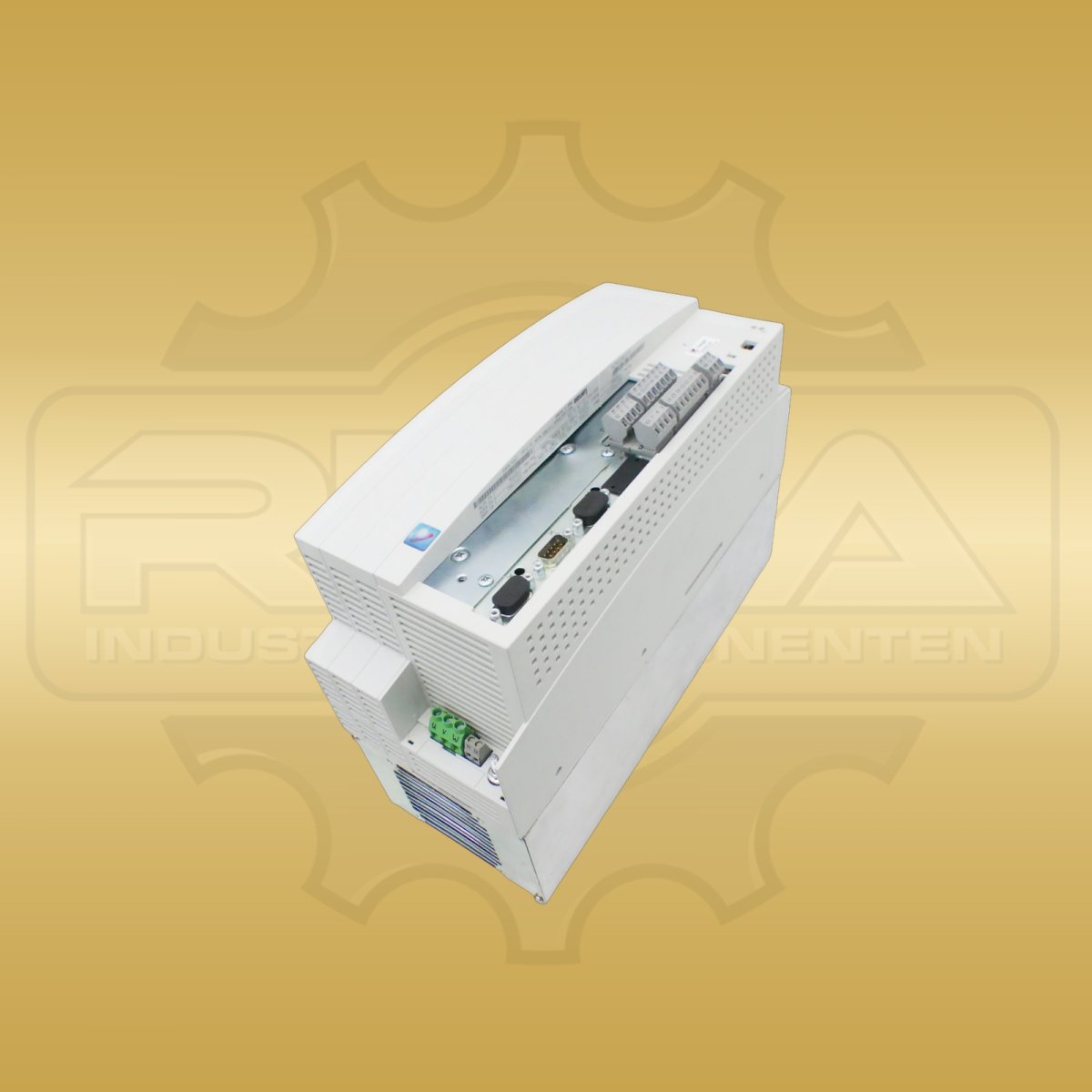

EVS9326	11 kW	15 kW	25 A
EVS9327	18,5 kW	22 kW	39 A
EVS9328	30 kW	37 kW	62 A
EVS9329	45 kW	55 kW	90 A
EVS9330	75 kW	75 kW	150 A

Klemmenübersicht X5 – wichtige Steueranschlüsse

Im Servicefall ist die Klemmenebene besonders relevant, weil viele Störungen nicht im Leistungsteil, sondern an Freigaben, Sollwertsignalen oder externen Steuerkreisen liegen. Vor allem die Reglerfreigabe sowie die saubere Trennung analoger und digitaler Bezugspotentiale gehören zu den typischen Prüfstellen.

Klemme	Bezeichnung	Funktion / Hinweis
X5/1	+10 V Referenz	Ausgang, max. 4 mA – Referenz für Potentiometer-Sollwertgeber
X5/2	GND Analog	Bezugspotential für Analogsignale
X5/3	Analogeingang E1	Drehzahlsollwert, 0…±10 V, Ri ≈ 20 kΩ
X5/4	Analogeingang E2	Drehmomentsollwert / Zusatzsollwert, 0…±10 V
X5/28	REGLERFREIGABE	HIGH = 24 V = freigegeben, LOW = gesperrt
X5/A1	Digitalausgang	Open-Collector, 24 V / 50 mA – frei parametrierbar
X5/39–40	Störungsrelais	Wechslerkontakt, 250 VAC / 1 A – öffnet bei Störung

Fehlercodes und erste Diagnosemaßnahmen

Bei der EVS9300-Baureihe entscheidet oft schon die erste richtige Einordnung eines Fehlercodes darüber, ob ein Einsatz schnell abgeschlossen wird oder unnötig Zeit verloren geht. Die folgende Übersicht konzentriert sich deshalb auf typische Störbilder und die jeweils erste sinnvolle Maßnahme vor Ort.

Hinweis: Tipp: Nach Quittierung eines Fehlers den Fehlerspeicher über C0168 auslesen. Dort sind die letzten vier Störungen hinterlegt. Das ist besonders hilfreich, wenn der ursprüngliche Auslöser zum Prüfzeitpunkt nicht mehr aktiv ist.

Code	Anzeige	Beschreibung	Erste Maßnahme
0011	OC1	Kurzschluss Motorleitung	Motorleitung und Wicklung prüfen
0012	OC2	Erdschluss Motorleitung	Isolationswiderstand gegen PE messen
0015	OC5	I×t-Überlast	Leitungslänge und Rampenzeiten prüfen
0016	OC6	I²×t-Überlast	Auslegung und Lastspitzen prüfen
1020	OU	Überspannung DC-Zwischenkreis	Bremswiderstand / Bremseinheit prüfen
1030	LU	Unterspannung DC-Zwischenkreis	Netzversorgung und Schütze prüfen
0050	OH	Übertemperatur Kühlkörper	Lüfter reinigen, Belastung reduzieren
–	CE	Kommunikationsfehler Feldbus	Buskabel, Stecker, Baudrate prüfen
–	PH	Netzphasenfehler	3 Phasen und Sicherungen prüfen
–	SD	Drehzahlabweichung	Mechanik, Geber, Schleppfehler prüfen

Ersatzteile, Verschleiß und Austauschentscheidung

Typische Verschleißthemen innerhalb der EVS9300-Reihe betreffen Lüfter, Zwischenkreiskondensatoren und bei wiederkehrenden Kurzschlussfehlern auch IGBT-Module. Für wirtschaftliche Entscheidungen ist wichtig, zwischen einem behebbaren Peripherieproblem und einem tatsächlichen Gerätedefekt zu unterscheiden.

Vor dem Austausch eines Leistungsteils sollten Parameter immer gesichert werden. Ebenso wichtig ist es, die Beschaffung mit der exakten Typbezeichnung und dem realen Fehlerbild abzugleichen, damit Baugröße und Ausführung sicher passen.

Defektes Gerät übrig? Wir kaufen Ihren Lenze Servo-Umrichter an .

Shop & Anfrage

Geprüfte Lenze EVS9300 Geräte und Ersatzteile

Nach der technischen Einordnung ist der direkte Weg zum passenden Ersatzgerät, zu kompatiblen Ersatzteilen oder zur gezielten Produktanfrage meist der sinnvollste nächste Schritt.

Lenze-Produkte ansehen Produkt anfragen

Andere Lenze-Baureihen im Blick behalten

Wenn Sie Fehlercodes anderer Lenze-Serien suchen, finden Sie ergänzende Technikseiten auch zu Lenze 8200 vector und Lenze 8400 motec. So lässt sich die passende Baureihe schneller abgrenzen.

Lenze 8200 vector Lenze 8400 motec

FAQ zur Lenze EVS9300-Serie

Welche Fehlercodes sind bei Lenze EVS9300 besonders häufig?

Zu den typischen Fehlerbildern gehören OC1, OC2, OC5, OC6, OU, LU, OH, CE, PH und SD. In der Praxis sind dabei Motorleitung, Netzversorgung, Kühlung, Bremswiderstand, Feldbus und Gebertechnik die häufigsten Prüfbereiche.

Wie finde ich die passende Modellgröße eines EVS9300-Reglers?

Entscheidend sind Typbezeichnung, Nennleistung, Maximalleistung und Nennstrom. Die wichtigsten Geräte der Serie reichen von EVS9321 bis EVS9330.

Welche Klemmen sind bei der Erstdiagnose besonders wichtig?

Besonders relevant sind bei der EVS9300-Serie die Anschlüsse an X5, darunter Reglerfreigabe, Analogeingänge, Analogmasse und das Störungsrelais.

Worauf sollte beim Austausch eines Lenze EVS9300 besonders geachtet werden?

Wichtig sind die exakte Typbezeichnung, die passende Leistungsklasse, der Nennstrom sowie die vorhandene Applikation. Vor einem Austausch sollten gespeicherte Parameter und die tatsächliche Fehlerursache geprüft werden.

Haftungsausschluss und Sicherheitshinweis

Die Informationen auf dieser Seite wurden mit größter Sorgfalt zusammengestellt und dienen ausschließlich als Orientierungshilfe für qualifiziertes Fachpersonal. Sie ersetzen nicht die offizielle Herstellerdokumentation. Arbeiten an Frequenzumrichtern und Servo-Umrichtern dürfen nur von Elektrofachkräften durchgeführt werden.
