Beispielbild Fanuc A06B-6117-H303
2.100,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Zwei 20er- und eine 40er-Achsstufe sind im Fanuc A06B-6117-H304 zu einem dreiachsigen Servoverstärkermodul zusammengefasst. Seine Modellbezeichnung αi SV 20/20/40 beschreibt die unterschiedliche Stromstaffelung: L- und M-Achse besitzen jeweils 6,5 A Nennausgangsstrom, die N-Achse 13 A. Die maximale Ausgangsspannung beträgt 240 V AC. Für den DC-Zwischenkreis sind 283 bis 339 V DC angegeben, die Nenneingangsleistung beträgt 9,5 kW. Innerhalb der 200-V-Reihe ist die H304-Ausführung für drei Achsen ausgeführt und verwendet die Regelungsarten HRV2 und HRV3. Die CNC-Anbindung erfolgt über FSSB. Die vollständige Bestellnummer grenzt diese Stromverteilung von den benachbarten 20/20/20-Modulen ab; die H304 bleibt deshalb das maßgebliche Identmerkmal der Baugruppe. Mechanisch unterscheidet sich das Modul durch die rückseitige externe Kühlrippe von der H303-Variante ohne diese Erweiterung. Das Gehäuse ist 60 mm breit und 380 mm hoch; zur Grundtiefe von 172 mm kommen 100 mm für die externe Rippe hinzu. Daraus ergibt sich eine Gesamttiefe von 272 mm. Im oberen Modulbereich sitzt ein interner Lüfter, ein zusätzlicher externer Lüfter ist nicht vorgesehen. Der Betriebsbereich reicht von 0 bis 55 °C bei höchstens 90 Prozent relativer Luftfeuchte ohne Kondensation. An der Front liegen die drei Motorabgänge getrennt übereinander. Mit 3,8 kg verbindet die H304-Ausführung ihre drei getrennten Achsanschlüsse mit der schmalen Frontbreite und der rückseitigen Kühlfläche.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Fanuc |
|---|---|
| Produktreihe | FANUC Servo Amplifier αi series |
| Hersteller-/Bestell-/Identnummer | A06B-6117-H304 |
| Geräteart | 3-Achs-Servoverstärkermodul |
| Verstärkermodell | αi SV 20/20/40 |
| Achsanzahl | 3 |
| HRV-Regelung | HRV2 und HRV3 |
| Eingangsklasse | 200-V-Klasse |
| CNC-Schnittstelle | FSSB |
| Zwischenkreiseingang | 283–339 V DC |
| Nenneingangsleistung | 9,5 kW |
| Maximale Ausgangsspannung | 240 V AC |
| Nennausgangsstrom L-/M-Achse | je 6,5 A |
| Nennausgangsstrom N-Achse | 13 A |
| Interner Lüfter | vorhanden |
| Externer Lüfter | nicht vorgesehen |
| Betriebstemperatur | 0 bis 55 °C |
| Luftfeuchte | max. 90 % r. F., nicht kondensierend |
| Abmessungen | 60 × 380 × 272 mm (B × H × Gesamttiefe inkl. 100-mm-Kühlrippe) |
| Gewicht | 3,8 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Fanuc A06B-6117-H109
2.450,00 €
Beispielbild Fanuc A06B-6117-H104
Preis auf Anfrage

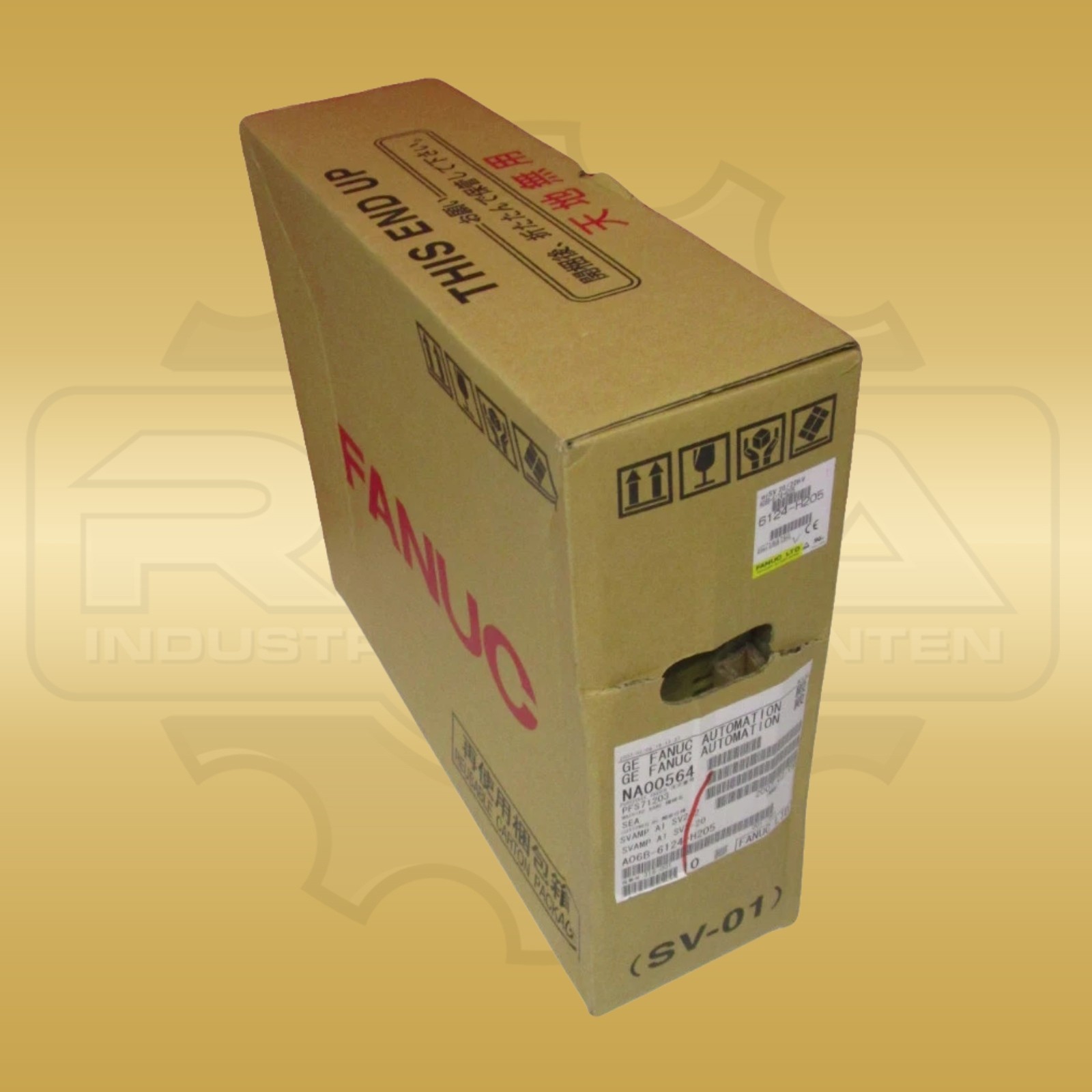

Beispielbild Fanuc A06B-6124-H205
2.760,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Wie sind die drei Achsen des Fanuc A06B-6117-H304 gestaffelt?
Das Modell αi SV 20/20/40 besitzt für die L- und M-Achse jeweils 6,5 A Nennausgangsstrom und für die N-Achse 13 A.
Welche Gesamttiefe hat der Fanuc A06B-6117-H304?
Die Grundtiefe beträgt 172 mm. Zusammen mit der 100 mm tiefen externen Kühlrippe ergibt sich eine Gesamttiefe von 272 mm; Breite und Höhe betragen 60 × 380 mm.
