Beispielbild Fanuc A06B-6117-H109
2.450,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Für drei Servoachsen fasst der Fanuc A06B-6117-H303 die Leistungselektronik in einem einzigen, 60 mm breiten Verstärkermodul zusammen. Innerhalb der FANUC-αi-SV-Reihe trägt diese Ausführung die Modellbezeichnung αi SV 20/20/20. L-, M- und N-Achse besitzen jeweils 6,5 A Nennausgangsstrom; die maximale Ausgangsspannung beträgt 240 V AC. Der Zwischenkreiseingang liegt bei 283 bis 339 V DC, die Nenneingangsleistung bei 7,5 kW. Als dreiachsige Variante gehört das Modul zur 200-V-Klasse und unterstützt die Regelungsarten HRV2 und HRV3. Die vollständige Kennung A06B-6117-H303 grenzt es innerhalb der A06B-6117-Familie von ein- und zweiachsigen Modulen sowie anderen Stromstaffelungen ab. Das Gehäuse misst 60 × 380 × 172 mm und folgt damit der schmalen Bauform ohne außenliegenden Kühlkörper. Die Bauform enthält einen internen Lüfter; ein zusätzlicher externer Lüfter ist für diese Ausführung nicht vorgesehen. Der zulässige Betriebsbereich reicht von 0 bis 55 °C, bei einer relativen Luftfeuchte bis 90 Prozent ohne Kondensation. Für die Aufstellung gelten weniger als 0,5 G Schwingungsbelastung; bei Lagerung und Transport reicht der Temperaturbereich von −20 bis 60 °C. Die 380 mm hohe Front ordnet Leistungs- und Achsanschlüsse vertikal. Drei getrennte Achsanschlüsse, die schmale Front und der oben angeordnete Leistungseingang prägen den mechanischen Aufbau der H303-Variante. Mit rund 3 kg liegt das Modul in der Gewichtsklasse kompakter dreiachsiger αi-SV-Verstärker.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Fanuc |
|---|---|
| Produktreihe | FANUC Servo Amplifier αi series |
| Hersteller-/Bestell-/Identnummer | A06B-6117-H303 |
| Geräteart | 3-Achs-Servoverstärkermodul |
| Verstärkermodell | αi SV 20/20/20 |
| Achsanzahl | 3 |
| HRV-Regelung | HRV2 und HRV3 |
| Eingangsklasse | 200-V-Klasse |
| Zwischenkreiseingang | 283–339 V DC |
| Nenneingangsleistung | 7,5 kW |
| Maximale Ausgangsspannung | 240 V AC |
| Nennausgangsstrom | 6,5 A je L-, M- und N-Achse |
| Interner Lüfter | vorhanden |
| Externer Lüfter | nicht vorgesehen |
| Betriebstemperatur | 0 bis 55 °C |
| Luftfeuchte | max. 90 % r. F., nicht kondensierend |
| Lagertemperatur | −20 bis 60 °C |
| Schwingungsbelastung | unter 0,5 G |
| Abmessungen | 60 × 380 × 172 mm (B × H × T) |
| Gewicht | ca. 3 kg |
Ähnliche Artikel
Zum Shop Beispielbild

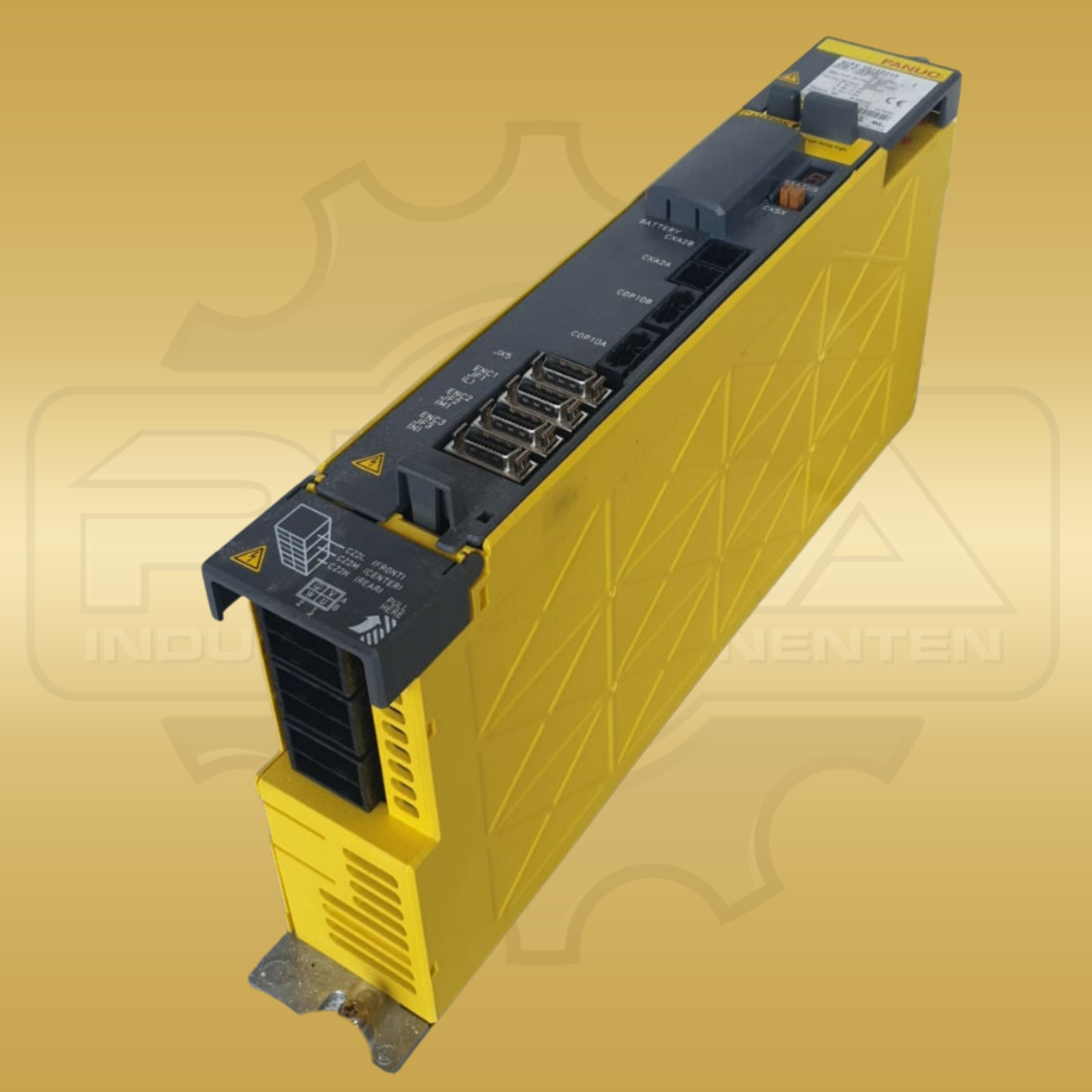

Beispielbild Fanuc A06B-6114-H302
