Produktbeschreibung

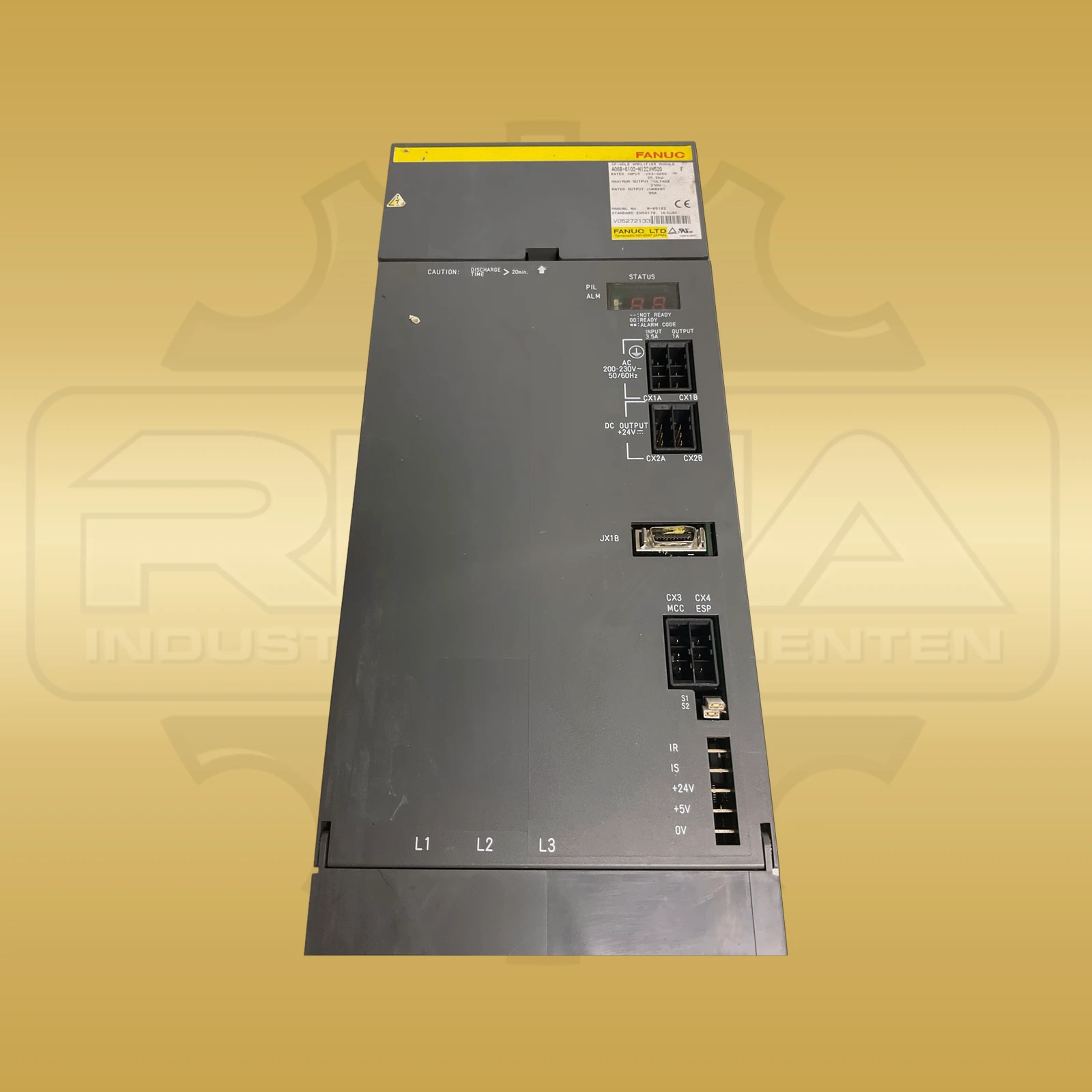

Der Fanuc A06B-6102-H122#H520 ist ein Spindelverstärkermodul der α-Serie und wird in der FANUC-Dokumentation als SPM-22, Typ 4 geführt. Die vollständige Bestellnummer gehört zur 200-V-Eingangsserie und kennzeichnet die Ausführung mit Spindle-HRV-Steuerung. Als Funktionsmerkmal nennt das Handbuch die Cs-Konturregelung über den α-Spindelsensor. Die Typzuordnung ist im Wartungshandbuch zusammen mit der Gerätespezifikation A06B-6102-H122 und den Leiterplatten A20B-1006-0487 sowie A20B-2902-0390 aufgeführt. Für den Leistungsteil dokumentiert die technische Referenz einen Eingangsspannungsbereich von 283 bis 325 V, eine Nenneingangsleistung von 25,2 kW und einen Ausgangsstrom von 95 A. Die maximale Ausgangsspannung beträgt 230 V. Das Modul gehört zur CE-gekennzeichneten neuen Typ-4-Spezifikation der Baureihe. Die frontseitige Bauform umfasst die Statusanzeige des Spindelverstärkers; die Anschluss- und Kühlbereiche liegen innerhalb des 150 mm breiten Modulgehäuses. Für SPM-22 weist die FANUC-Maßtabelle eine Höhe von 380 mm, eine Breite von 150 mm und eine Tiefe von 307 mm aus. Das dokumentierte Produktgewicht beträgt 10,43 kg. Innerhalb derselben Typ-4-Reihe stehen benachbarte Leistungsgrößen von SPM-15 bis SPM-55, deren Bestellnummern und Baugruppen sich unterscheiden. Deshalb bleibt bei Beschaffung und Schaltschrankabgleich die komplette Kennung A06B-6102-H122#H520 einschließlich des Suffixes #H520 maßgeblich. Die Kombination aus SPM-22-Leistungsstufe, 95-A-Ausgang, Cs-Konturregelung und den beiden dokumentierten Leiterplatten grenzt diese Variante technisch ein. Die Gerätespezifikation A06B-6102-H122 ergänzt dabei die vollständige Bestellkennung. Für die Planung des Einbauraums liefern die exakten Gehäusemaße einen eindeutigen Bezug; elektrische Anschlüsse und Motordaten richten sich nach der vorhandenen FANUC-Antriebsdokumentation.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Fanuc |
|---|---|
| Produktreihe | FANUC α Spindle Amplifier Module |
| Hersteller-/Bestell-/Identnummer | A06B-6102-H122#H520 |
| Geräteart | Spindelverstärkermodul |
| Modell | SPM-22 |
| Ausführung | Typ 4, Spindle HRV |
| Eingangsserie | 200 V |
| Eingangsspannungsbereich | 283–325 V |
| Nenneingangsleistung | 25,2 kW |
| Ausgangsstrom | 95 A |
| Maximale Ausgangsspannung | 230 V |
| Regelfunktion | Cs-Konturregelung über α-Spindelsensor |
| Gerätespezifikation | A06B-6102-H122 |
| Leiterplatte 1 | A20B-1006-0487 |
| Leiterplatte 2 | A20B-2902-0390 |
| Abmessungen | 380 × 150 × 307 mm (H × B × T) |
| Gewicht | 10,43 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Fanuc A05B-2518-C200
Preis auf Anfrage
Beispielbild Fanuc A05B-2518-C302#EGN
Preis auf Anfrage
Beispielbild Fanuc A05B-2601-C412
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Leistungsdaten hat der Fanuc A06B-6102-H122#H520?
Für das SPM-22-Modul sind 25,2 kW Nenneingangsleistung, 95 A Ausgangsstrom und maximal 230 V Ausgangsspannung dokumentiert. Der Eingangsspannungsbereich beträgt 283 bis 325 V.
Welche Baugröße besitzt der Fanuc SPM-22 Typ 4?
Die FANUC-Maßtabelle nennt 380 × 150 × 307 mm in der Reihenfolge Höhe, Breite und Tiefe. Das dokumentierte Produktgewicht beträgt 10,43 kg.
