Control Techniques DCM6D-30-14-A2
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

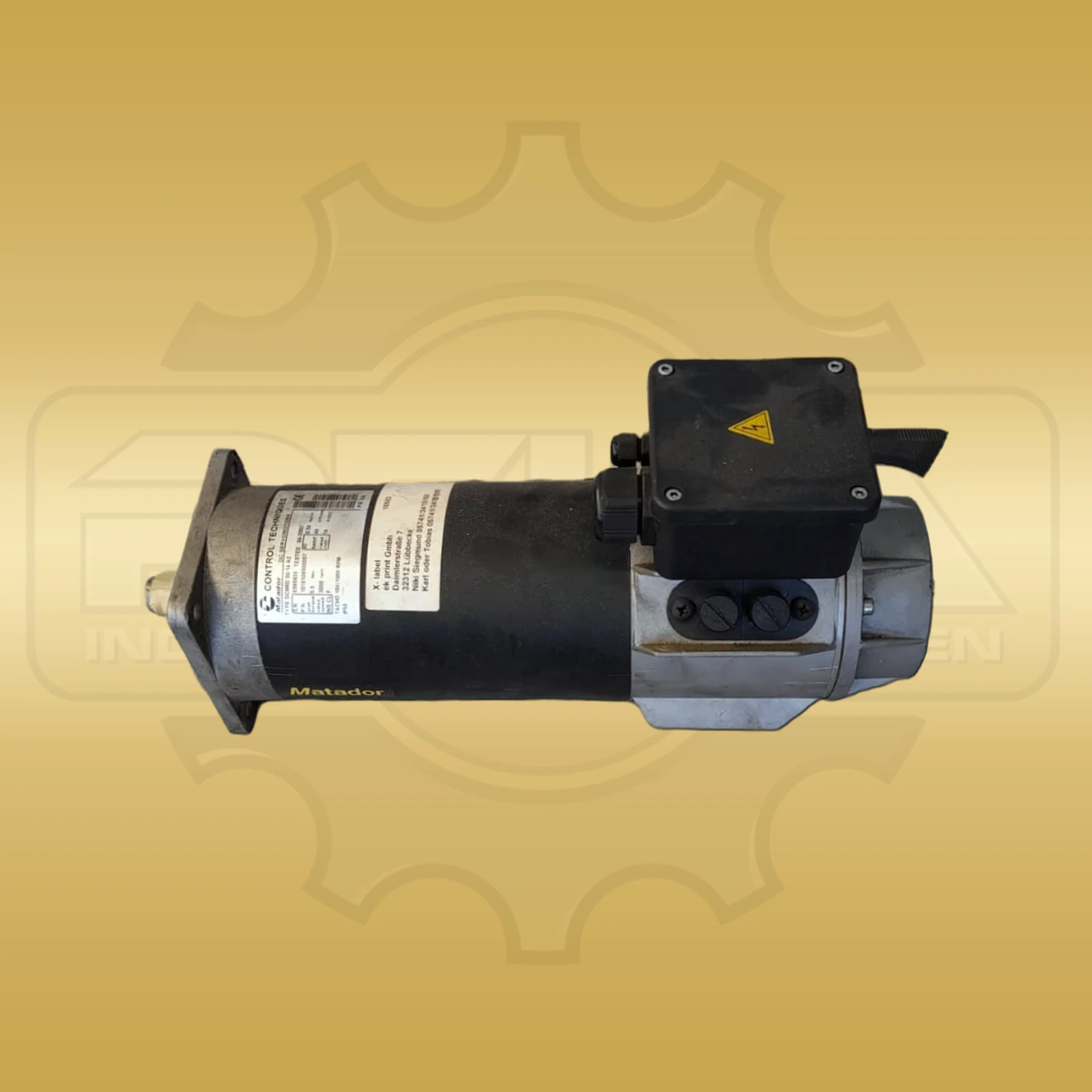

Über sein zylindrisches Motorgehäuse mit angebautem Tachogenerator bringt der Control Techniques DCM6D-30-14-A2 die Matador-Baugröße 6D in eine kompakte Gleichstrom-Servoachse. Die Variante ist als permanentmagneterregter Gleichstrommotor ausgeführt. Ihr Stillstandsdrehmoment beträgt 5,5 Nm, der Nennstrom 14 A und der zulässige Spitzenstrom 70 A. Die maximale Drehzahl liegt bei 3000 min⁻¹. Zur elektrischen Kennzeichnung gehören 120 V Ankerspannung, 1,65 mH Rotorinduktivität und eine Spannungskonstante von 40 V je 1000 min⁻¹. Das Rotorträgheitsmoment beträgt 2,8 × 10⁻³ kgm². Diese Werte ordnen die 30/14-Wicklung innerhalb der Matador-Reihe ein. DCD 140 14/28 ist die zugehörige Maestro-Antriebsreferenz. Ein Tachogenerator stellt ein drehzahlproportionales Signal von 10 V je 1000 min⁻¹ bereit. Mechanisch führt die 6D-Ausführung eine Welle mit 19 mm Durchmesser. Die Motorlänge ohne Anbauten beträgt 338 mm; mit Tachogenerator sind 380 mm angegeben. Das Tabellenmaß A beträgt 40 mm. Für die konkrete Motor-Tacho-Ausführung ist ein Gewicht von 14 kg verzeichnet. Die vollständige Kennung DCM6D-30-14-A2 und P/N 7.32.042 unterscheiden das Gerät von benachbarten 6C- und 6F-Motoren sowie von A1- oder B2-Ausführungen. Das Modell steht zwischen DCM 6C 30/14 mit 3,5 Nm und DCM 6F 30/14 mit 7,5 Nm; die drei Varianten unterscheiden sich bei Drehmoment, Strom und Rotorträgheit. Die Kombination aus Gleichstrom-Servomotor, 5,5-Nm-Drehmomentklasse, 30/14-Wicklung und Tachorückführung beschreibt die technische Rolle des Motors. Strom-, Drehzahl-, Induktivitäts- und Trägheitswerte stehen separat für die Variantenprüfung bereit; die mechanischen Angaben beziehen sich auf die dokumentierte 6D-Baugröße mit Tachogenerator.

Control Techniques DCM6D-30-14-A2 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Control Techniques
Produktreihe Matador
Hersteller-/Bestell-/Identnummer DCM6D-30-14-A2
Part Number 7.32.042
Geräteart permanentmagneterregter Gleichstrom-Servomotor
Stillstandsdrehmoment 5,5 Nm
Nennstrom 14 A
Spitzenstrom 70 A
Ankerspannung 120 V
Maximale Drehzahl 3000 min⁻¹
Rotorinduktivität 1,65 mH
Spannungskonstante 40 V je 1000 min⁻¹
Rotorträgheitsmoment 2,8 × 10⁻³ kgm²
Tachogenerator 10 V je 1000 min⁻¹
Wellenmaß Ø 19 mm
Abmessungen Länge 380 mm mit Tachogenerator; Maß A 40 mm
Gewicht 14 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Drehmoment- und Stromwerte hat DCM6D-30-14-A2?

Für die Matador-Ausführung sind 5,5 Nm Stillstandsdrehmoment, 14 A Nennstrom und 70 A Spitzenstrom angegeben.

Welches Tachogeneratorsignal liefert der Motor?

Der angebaute Tachogenerator ist mit 10 V je 1000 min⁻¹ spezifiziert.
