Control Techniques SP3401
Preis auf Anfrage
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung

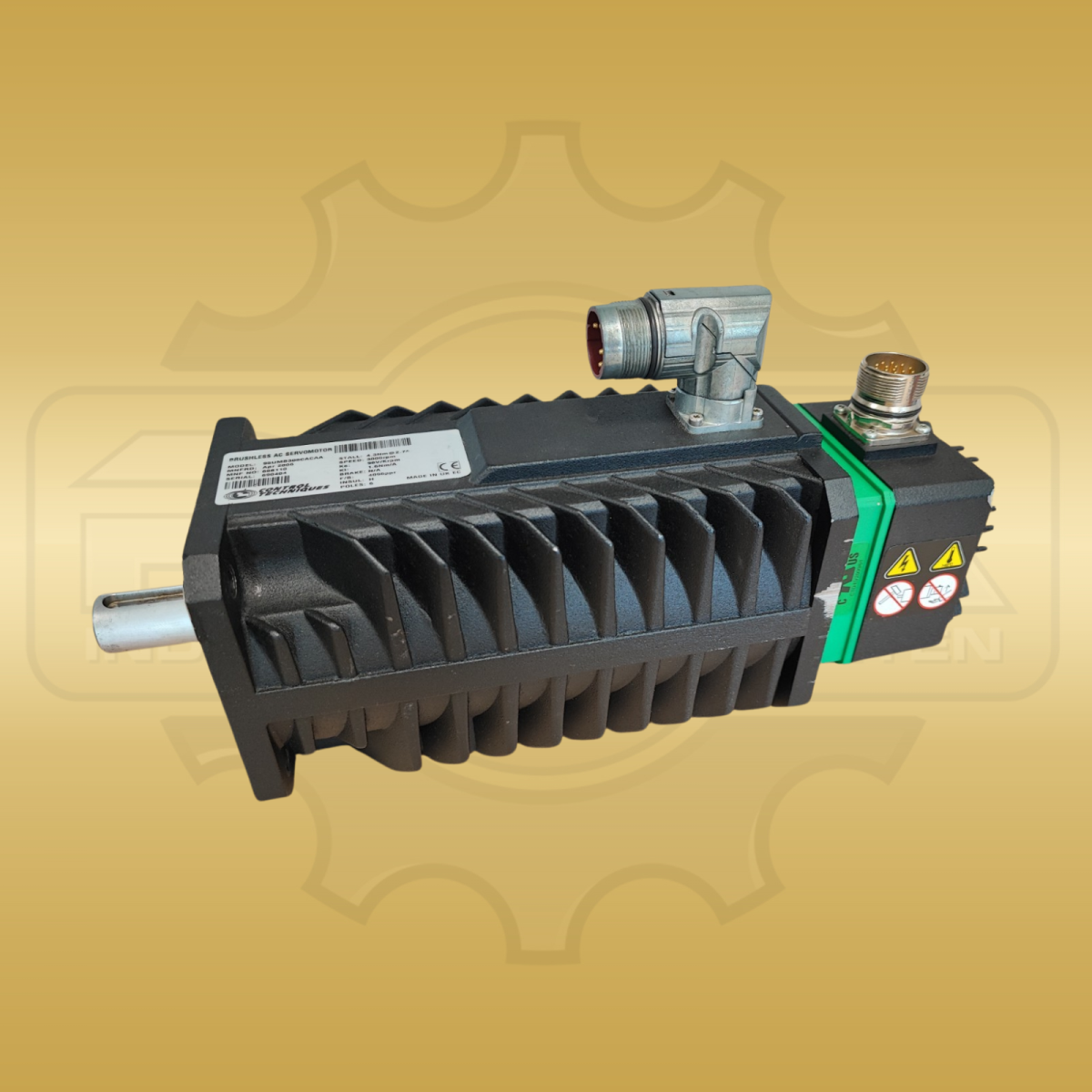

Der Control Techniques 95UMB300CACAA ist ein bürstenloser AC-Servomotor der Baureihe Unimotor UM, entwickelt für Control-Techniques-Unidrive-Antriebe. Der vollständige Typschlüssel ist eindeutig positionsbezogen: 95 bezeichnet die Baugröße, UM den Motortyp für Unidrive, B die Statorlänge und 30 eine Nenndrehzahl von 3000 min⁻¹. Die nachfolgende 0 steht für die Ausführung ohne Bremse. C kennzeichnet den Steckverbinder, das erste A die Standardträgheit, C den Inkrementalgeber mit 4096 C/T, das nächste A die Welle mit Passfeder und das letzte A den IEC-Flansch. Diese Positionsfolge ist für die Ersatzteilprüfung entscheidend: Ein Buchstabe beschreibt jeweils nur seine definierte Option und darf nicht als Sammelcode für Geber, Bremse oder Anschluss gelesen werden. Für Baugröße 95 mit Stator B weist die All-Speed-Tabelle 4,3 Nm Dauerstillstandsmoment, 12,9 Nm nominales Spitzenmoment, 2,5 kgcm² Standardträgheit, 168 s thermische Wicklungszeitkonstante und 0,06 Nm maximales Rastmoment aus. In der 3000-rpm-Tabelle stehen 3,9 Nm Nennmoment, 2,7 A Stillstandsstrom, 1,23 kW Nennleistung, 6,80 Ω Phasenwiderstand und 24,3 mH Phaseninduktivität. Diese Werte gehören gemeinsam zur Kombination 95/B/3000 und sind nicht aus einer anderen Statorlänge übertragbar. Die Hersteller-Kombinationstabelle nennt für 95UMB300 bei 12 kHz die Unidrive-Modelle UNI1403 und UNI1404. Die Baureihe ist für dreiphasige VPWM-Antriebe mit 380 bis 480 Veff und eine nominale 400-V-Wicklung dokumentiert. Der Hersteller nennt S1-Dauerbetrieb, freie Konvektion, Isolationsklasse H, PTC-Thermistor und Schutzart IP65S bei montiertem Motor sowie passendem Stecker und Kabel. Vor Ersatz sind der komplette Code 95UMB300CACAA, Geberanschluss, Welle, Flansch, Steckverbinder und Antriebsparametrierung gemeinsam abzugleichen; auch die vorhandene Kabelbelegung muss zur Encoder-Ausführung C passen.
Spezifikationen
| Hersteller | Control Techniques |
|---|---|
| Produktreihe | Unimotor UM |
| Hersteller-/Bestell-/Identnummer | 95UMB300CACAA |
| Motorart | Bürstenloser AC-Servomotor |
| Baugröße | 95 mm |
| Statorlänge | B |
| Nenndrehzahl | 3000 min⁻¹ (Code 30) |
| Antriebsspannung | 3-phasige VPWM-Antriebe, 380–480 Veff |
| Dauerstillstandsmoment | 4,3 Nm |
| Nennmoment bei 3000 min⁻¹ | 3,9 Nm |
| Nominales Spitzenmoment | 12,9 Nm |
| Stillstandsstrom | 2,7 A |
| Nennleistung | 1,23 kW |
| Rückführung | Inkrementalgeber 4096 C/T (Code C) |
| Bremse | Nicht vorhanden (Code 0) |
| Anschlussart | Steckverbinder (Code C) |
| Rotorträgheit | Standard, 2,5 kgcm² (Code A) |
| Abtriebswelle | Mit Passfeder (Code A) |
| Flansch | IEC-Flansch (Code A) |
| Schutzart | IP65S bei montiertem Motor und passendem Stecker/Kabel |
