Produktbeschreibung
Baugröße 063B und natürliche Konvektionskühlung prägen den Bosch Rexroth MAC063B-0-GS-4-C/095-A-1/WI520LV. Der permanenterregte AC-Servomotor gehört zur Indramat-MAC-Baureihe; seine GS-Wicklung hat eine Nenndrehzahl von 3.500 min⁻¹. Im Stillstand stehen 1,5 Nm Dauerdrehmoment bei 3,6 A Dauerstrom zur Verfügung. Die Motorkonstante beträgt 0,42 Nm/A, während für die Wicklung 4,1 Ω Widerstand und 3,9 mH Induktivität ausgewiesen sind. Der zulässige Impuls-Spitzenstrom liegt bei 19 A. Die Typstelle 4 steht für Tachofeedback mit angebautem inkrementalem oder absolutem Geber. WI520LV bezeichnet den montierten Gebercode. Der Leistungsanschluss befindet sich auf Gehäuseseite A; der Zentrierdurchmesser beträgt 95 mm. Eine elektrisch gelüftete Haltebremse mit 3 Nm Haltemoment, 24 V DC Nennspannung und 0,6 A Nennstrom ist Bestandteil dieser Ausführung. Für die natürliche Kühlung gilt eine thermische Zeitkonstante von 30 Minuten. Das Motorgehäuse besitzt Schutzart IP65 und Isolationsklasse F. Der zulässige Umgebungstemperaturbereich reicht von 0 bis +45 °C. Für Lagerung und Transport gelten -20 bis +80 °C; die maximale Aufstellhöhe beträgt 1.000 m. Durch Geberversion 4 und Haltebremse erweitert sich das Längenmaß A der Baugröße 063B auf 202,5 mm. Der Motor wiegt 3,9 kg. Die Kombination aus GS-Wicklung, 95-mm-Zentrierung, Anschlusslage A, Bremse und Gebercode grenzt diese Variante innerhalb der MAC-063-Familie ab.

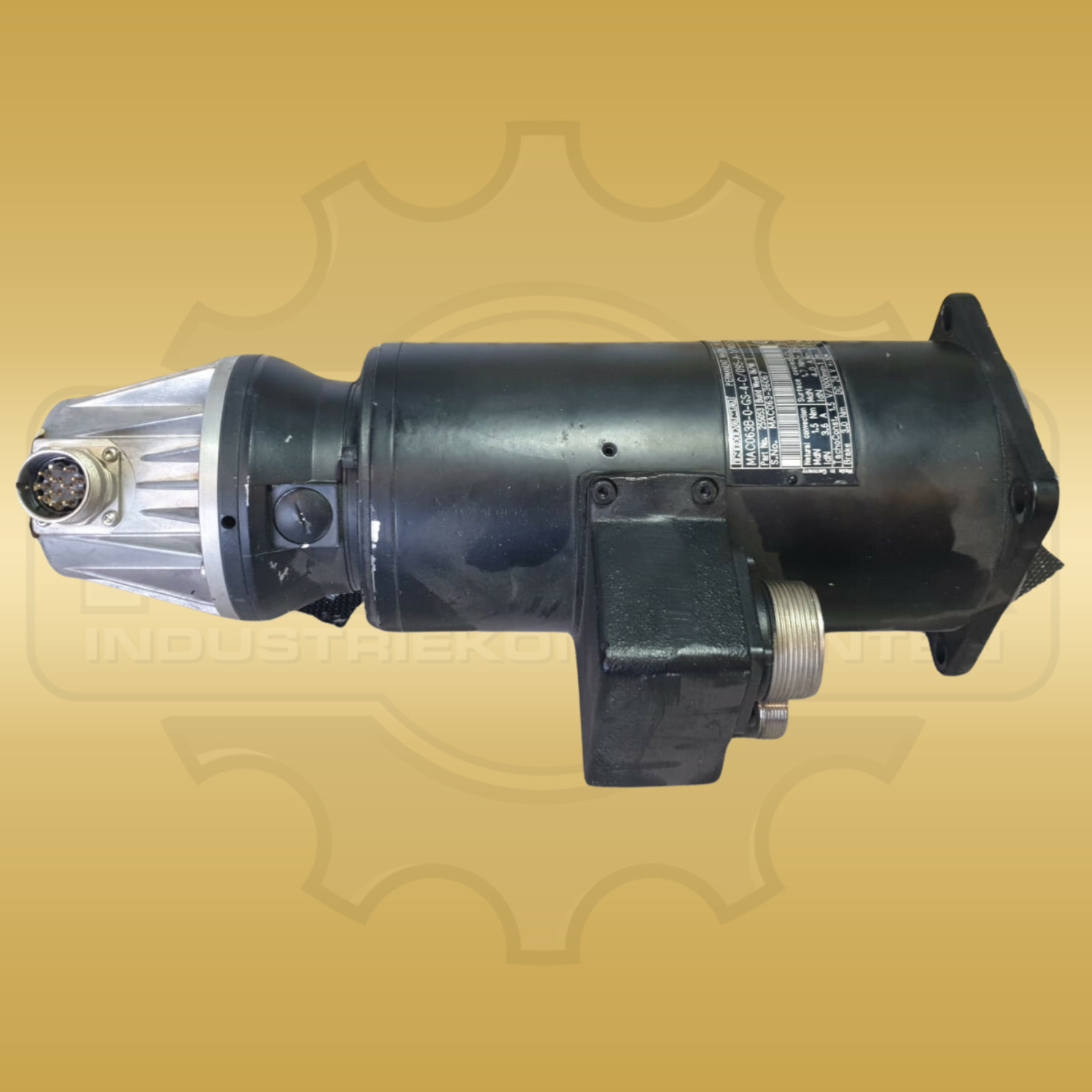

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Bosch Rexroth |
|---|---|
| Produktreihe | Indramat MAC |
| Hersteller-/Bestell-/Identnummer | MAC063B-0-GS-4-C/095-A-1/WI520LV |
| Geräteart | Permanenterregter AC-Servomotor |
| Baugröße | 063B |
| Nenndrehzahl | 3.500 min⁻¹ |
| Dauerdrehmoment im Stillstand | 1,5 Nm |
| Dauerstrom im Stillstand | 3,6 A |
| Drehmomentkonstante bei 20 °C | 0,42 Nm/A |
| Wicklungswiderstand bei 20 °C | 4,1 Ω |
| Wicklungsinduktivität | 3,9 mH |
| Impuls-Spitzenstrom | 19 A |
| Thermische Zeitkonstante | 30 min |
| Kühlart | Natürliche Konvektion |
| Feedback | Tachofeedback mit angebautem Geber WI520LV |
| Zentrierdurchmesser | 95 mm |
| Haltebremse | 3 Nm, 24 V DC, 0,6 A |
| Schutzart | IP65 |
| Abmessungen | 202,5 mm Motorlänge (Maß A, Version 4 mit Haltebremse) |
| Gewicht | 3,9 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Bosch Rexroth MDD065B-N-040-N2M-095GA1
1.250,00 €
Beispielbild Bosch Rexroth MDD071B-N-030-N2M-095GB1
830,00 €
Beispielbild Bosch Rexroth MKD071B-061-KG0-KN
910,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Wicklungs- und Drehmomentdaten hat der Bosch Rexroth MAC063B-0-GS?
Die GS-Wicklung der Baugröße 063B ist für 3.500 min⁻¹ ausgelegt. Das Dauerdrehmoment im Stillstand beträgt 1,5 Nm bei 3,6 A; die Drehmomentkonstante liegt bei 0,42 Nm/A.
Welche Geber- und Bremsausführung trägt der MAC063B-0-GS-4-C/095-A-1/WI520LV?
Typstelle 4 bezeichnet Tachofeedback mit angebautem Geber, hier mit dem Code WI520LV. Typstelle 1 steht für die elektrisch gelüftete Haltebremse mit 3 Nm, 24 V DC und 0,6 A.
