Bosch Rexroth DKR02.1-W300B-BA03-01-FW
6.200,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Der Bosch Rexroth MDD065B-N-040-N2M-095GA1 ist ein digitaler, permanentmagneterregter AC-Servomotor der Indramat-Baureihe MDD. Die Motorgröße 065 wurde für hochdynamische Anwendungen wie Rollenvorschübe, Stanzmaschinen und Werkzeugwechsler entwickelt. In der Baulänge B und Wicklung 040 beträgt die Nenndrehzahl 4000 min⁻¹. Der Hersteller dokumentiert 1,5 Nm Dauerdrehmoment und 3,5 A Dauerstrom im Stillstand bei natürlicher Konvektion. Das theoretische Maximalmoment liegt bei 4,4 Nm, der Spitzenstrom bei 15,9 A. Mit 0,43 Nm/A Drehmomentkonstante und 7,4 mH Wicklungsinduktivität lässt sich die Variante eindeutig gegenüber benachbarten MDD065-Ausführungen abgrenzen. Die Kennung N2M steht für Standardgehäuse, Balanceklasse N und digitale Servorückführung mit integriertem Multiturn-Absolutwertgeber. Der 95-mm-Zentrierbund unterstützt die mechanische Zuordnung. GA1 spezifiziert eine glatte Welle, den Leistungsanschluss zur Seite A und eine Haltebremse mit 3,0 Nm Haltemoment. Die Bremse arbeitet mit 24 V DC und 0,6 A Nennstrom. Motor- und Feedbackanschlüsse sind in Schutzart IP65 ausgeführt; ein integrierter Temperatursensor schützt die Wicklung vor Überlastung. Die schwarze Grundierung ist im Handbuch mit RAL 9005 angegeben. Das Handbuch nennt 3,9 kg Motormasse ohne Bremse, einen zulässigen Umgebungstemperaturbereich von 0 bis 45 °C und 1000 m maximale Aufstellhöhe. Beim Austausch müssen die vollständige Typkennung, Anschlussseite, Zentrierung, Welle, Rückführung und Bremsausführung übereinstimmen. Auch der eingesetzte Indramat-Regler und seine Motorparameter sind vor Inbetriebnahme abzugleichen. Der MDD065B-N-040-N2M-095GA1 bietet damit eine präzise identifizierbare Ersatzlösung für kompakte Servoachsen, bei denen Dynamik, absolute Positionsrückmeldung und mechanisches Halten gemeinsam gefordert sind.
Spezifikationen
| Hersteller | Bosch Rexroth |
|---|---|
| Produktreihe | MDD Digital AC Servo Motors |
| Hersteller-/Bestell-/Identnummer | MDD065B-N-040-N2M-095GA1 |
| Geräteart | Digitaler permanentmagneterregter AC-Servomotor |
| Nenndrehzahl | 4000 min⁻¹ |
| Dauerdrehmoment im Stillstand | 1,5 Nm |
| Dauerstrom im Stillstand | 3,5 A |
| Theoretisches Maximalmoment | 4,4 Nm |
| Spitzenstrom | 15,9 A |
| Rotormassenträgheitsmoment | 2,2 × 10⁻⁴ kg·m² |
| Drehmomentkonstante bei 20 °C | 0,43 Nm/A |
| Wicklungswiderstand bei 20 °C | 5,22 Ω |
| Wicklungsinduktivität | 7,4 mH |
| Thermische Zeitkonstante | 30 min |
| Motorgeber | Digitale Servorückführung mit Multiturn-Absolutwertgeber |
| Zentrierdurchmesser | 95 mm |
| Abtriebswelle | Glatte Welle |
| Leistungsanschluss | Steckerausgang zur Seite A |
| Haltebremse | 3,0 Nm; 24 V DC ±10 %; 0,6 A |
| Schutzart | IP65 |
Ähnliche Artikel
Zum Shop
Bosch Rexroth MSK070C-0150-NN-S1-UG1-NNNN
2.930,00 €
Bosch Rexroth DKR02.1-W200N-BE23-01-FW
7.880,00 €

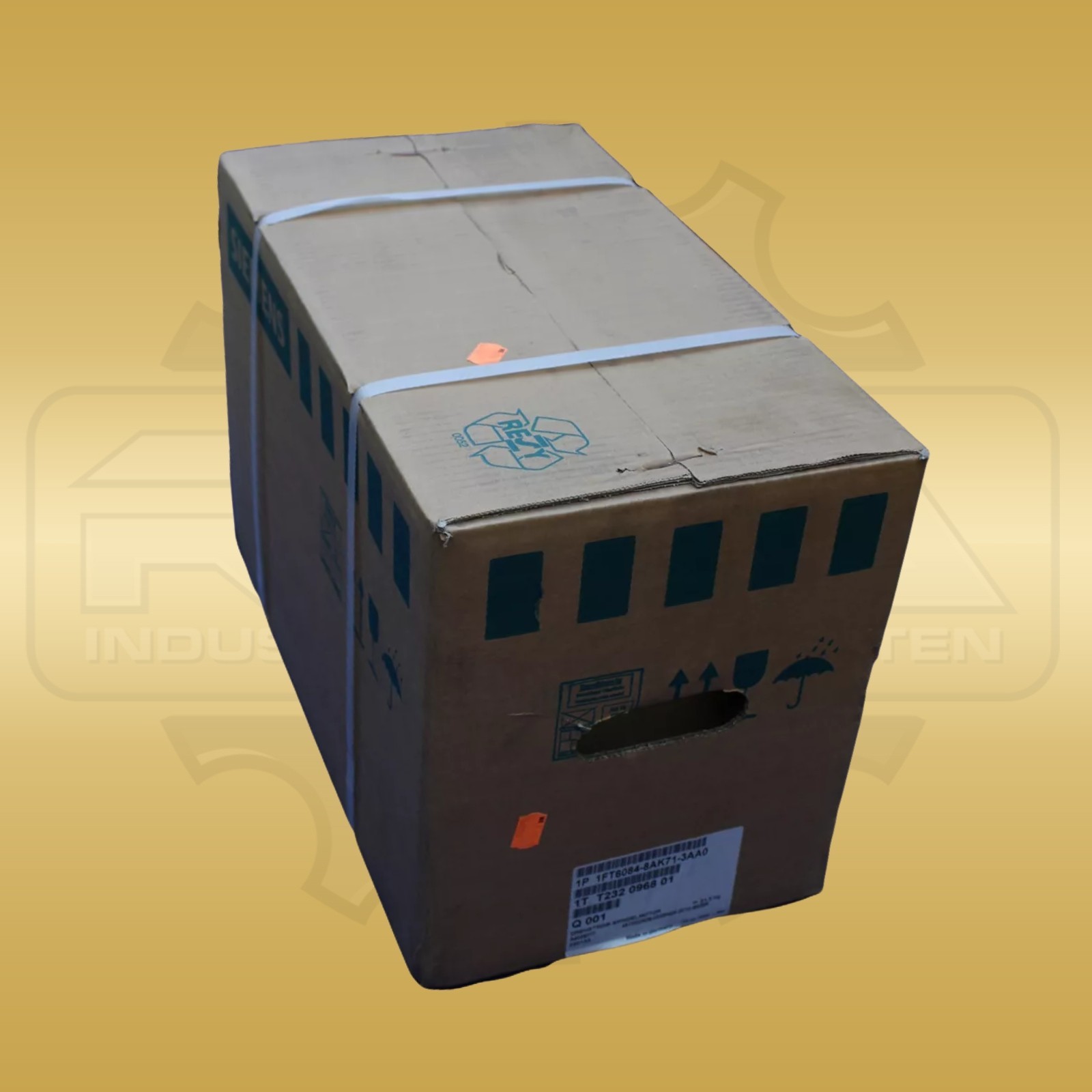

Siemens 1FT6084-8AK71-3AA0
