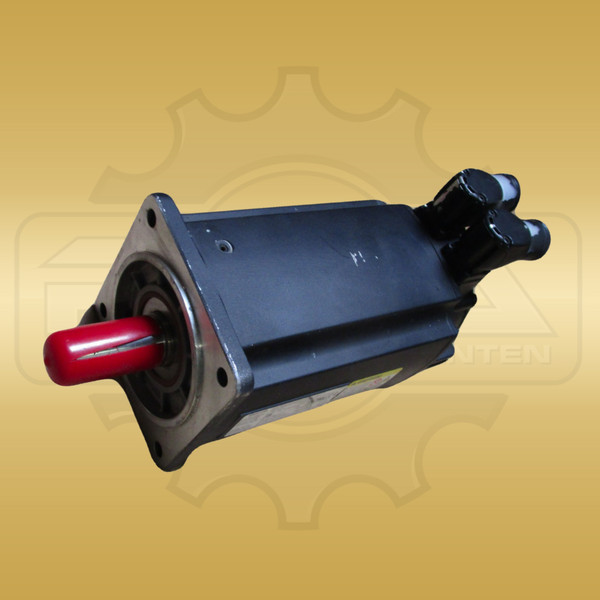

Bosch Rexroth MSK070C-0150-NN-S1-UG1-NNNN
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Bosch Rexroth MSK070C-0150-NN-S1-UG1-NNNN bezeichnet einen permanenterregten Synchron-Servomotor der IndraDyn-S-Baureihe. Der vollständige Typcode ordnet ihn der Baugröße MSK070C und der Wicklungsvariante 0150 zu. Die Wärmeabfuhr erfolgt durch natürliche Konvektion. Zur Positionsrückführung besitzt der Motor einen Singleturn-Hiperface-Encoder der Ausführung S1. Der drehbare U-Stecker führt die elektrischen Anschlüsse aus dem Gehäuse. Mechanisch kombiniert die Variante eine glatte Welle mit Wellendichtring und eine integrierte Haltebremse. Diese Merkmale beschreiben die konkrete elektrische und mechanische Ausstattung innerhalb der MSK070C-Familie. Die Maßzeichnung unterscheidet gebremste und ungebremste Motoren. Für die hier vorliegende UG1-Ausführung mit Bremse beträgt die axiale Gesamttiefe einschließlich Welle 248 mm. Das Flansch- und Gehäuseprofil ist 140 mm breit. Einschließlich des oberen Anschlussbereichs erreicht der Motor eine maximale Bauhöhe von 202 mm. Damit lauten die vollständigen Außenmaße 202 × 140 × 248 mm in der Reihenfolge Höhe × Breite × Tiefe. Das dokumentierte Gesamtgewicht der gebremsten Ausführung beträgt 13,2 kg. Gegenstecker, Kabelbogen, Kupplung und weitere angebaute Maschinenteile sind nicht Bestandteil dieser Geräteabmessungen. Die eindeutige Zuordnung beruht auf vollständiger Typnummer, Baugröße, Wicklung, Geber, Stecker, Wellenform, Dichtung und Bremsausführung. Benachbarte MSK070C-Varianten können trotz gleicher Grundgröße andere Wicklungen, Geber, Wellen oder Bremsen besitzen. Die Außenmaße beschreiben den reinen Platzbedarf des Motors für Einbau, Transport und Lagerung. Zusätzliche Freiräume um Anschluss, Welle und Kupplung liegen außerhalb der Geräteabmessungen und verändern das angegebene Motorgewicht nicht.

Bosch Rexroth MSK070C-0150-NN-S1-UG1-NNNN Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Bosch Rexroth
Produktreihe IndraDyn S MSK
Hersteller-/Bestell-/Identnummer MSK070C-0150-NN-S1-UG1-NNNN
Motortyp Permanentmagnet-Servomotor
Baugröße MSK070C
Wicklung 0150
Maximaldrehzahl 2500 1/min
Stillstandsdrehmoment 13 Nm
Maximaldrehmoment 33 Nm
Stillstandsstrom 4,1 A
Maximalstrom 16,4 A
Massenträgheitsmoment 0,00291 kgm²
Feedback Singleturn-Hiperface-Encoder S1
Anschluss und Welle drehbarer U-Stecker, glatte Welle mit Wellendichtring
Schutzart IP65
Abmessungen 202 × 140 × 248 mm (H × B × T, einschließlich Welle)
Gewicht 13,2 kg
