Bosch Rexroth MDD065B-N-040-N2M-095GA1
1.250,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Der Bosch Rexroth MSK070C-0450-NN-S1-UG1-NNNN gehört zur IndraDyn-S-Familie kompakter Synchronservomotoren und ist für geregelte Achsen mit hoher Drehmomentdichte vorgesehen. Seine 0450-Wicklung liefert bei 60 K ein Stillstandsdauerdrehmoment von 13 Nm bei 12,3 A. Für 100 K sind 14,5 Nm und 13,7 A dokumentiert; kurzzeitig stehen bis zu 33 Nm bei maximal 36,9 A zur Verfügung. Die Wicklungsdaten umfassen eine Drehmomentkonstante von 1,16 Nm/A, eine Spannungskonstante von 71,3 V/min⁻¹, 0,55 Ohm Widerstand und 4,000 mH Induktivität. Sechs Polpaare und eine maximale Drehzahl von 6000 min⁻¹ unterstützen schnelle Positionier- und Beschleunigungsvorgänge. Die Bauform NN nutzt natürliche Konvektion. Das Gehäuse erfüllt IP65, die Wicklungsisolation entspricht Klasse F, und der zulässige Umgebungstemperaturbereich liegt bei 0 ... 40 °C. Der Gebercode S1 bezeichnet einen optischen Singleturn-Hiperface-Geber mit 128 Signalperioden. Er stellt absolute Positionsinformationen innerhalb einer Motorumdrehung bereit und erleichtert zusammen mit dem Motordatenspeicher die Zuordnung zum Rexroth-Regler. Die mechanische Ausführung UG1 kombiniert eine glatte Welle mit Wellendichtring, drehbarem Leistungsanschluss und einer elektrisch gelüfteten Haltebremse. Für diese Bremse nennt das Handbuch 23 Nm Haltemoment bei 24 V. Bei einem Ersatz müssen die komplette Typenfolge, Wicklung, Geberprotokoll, Bremsausführung, Anschlussrichtung und Wellengeometrie mit der vorhandenen Achse übereinstimmen. Zusätzlich sind Reglerparameter, Leistungskabel und Motorgeberleitung vor der Inbetriebnahme zu prüfen. Der klar definierte Datensatz macht den MSK070C-0450-NN-S1-UG1-NNNN zu einem gezielt auswählbaren Ersatzmotor für Werkzeugmaschinen, Verpackungsanlagen, Robotik und automatisierte Handhabung. Die Baureihencodierung erleichtert außerdem die eindeutige Dokumentation in Instandhaltung und Ersatzteillager.
Spezifikationen
| Hersteller | Bosch Rexroth |
|---|---|
| Produktreihe | IndraDyn S MSK |
| Hersteller-/Bestell-/Identnummer | MSK070C-0450-NN-S1-UG1-NNNN |
| Geräteart | Permanentmagneterregter Synchronservomotor |
| Kühlart | Natürliche Konvektion |
| Wicklungscode | 0450 |
| Stillstandsdaten 60 K | 13 Nm / 12,3 A |
| Stillstandsdaten 100 K | 14,5 Nm / 13,7 A |
| Maximalwerte | 33 Nm / 36,9 A |
| Drehmomentkonstante bei 20 °C | 1,16 Nm/A |
| Spannungskonstante bei 20 °C | 71,3 V/min⁻¹ |
| Wicklungswiderstand bei 20 °C | 0,55 Ohm |
| Wicklungsinduktivität | 4,000 mH |
| Polpaarzahl | 6 |
| Maximaldrehzahl | 6000 min⁻¹ |
| Schutzart / Isolationsklasse | IP65 / Klasse F |
| Umgebungstemperatur im Betrieb | 0 ... 40 °C |
| Feedback | S1 Singleturn, optisch, Hiperface, 128 Signalperioden |
| Wellen- und Anschlussausführung | Glatte Welle mit Wellendichtring; Leistungsanschluss drehbar |
| Haltebremse | Elektrisch gelüftet, 23 Nm, 24 V |
Ähnliche Artikel
Zum Shop
Siemens 1FK6063-6AF71-1EB0
1.440,00 €
Siemens 1FT6044-1AF71-4EA1
2.090,00 €

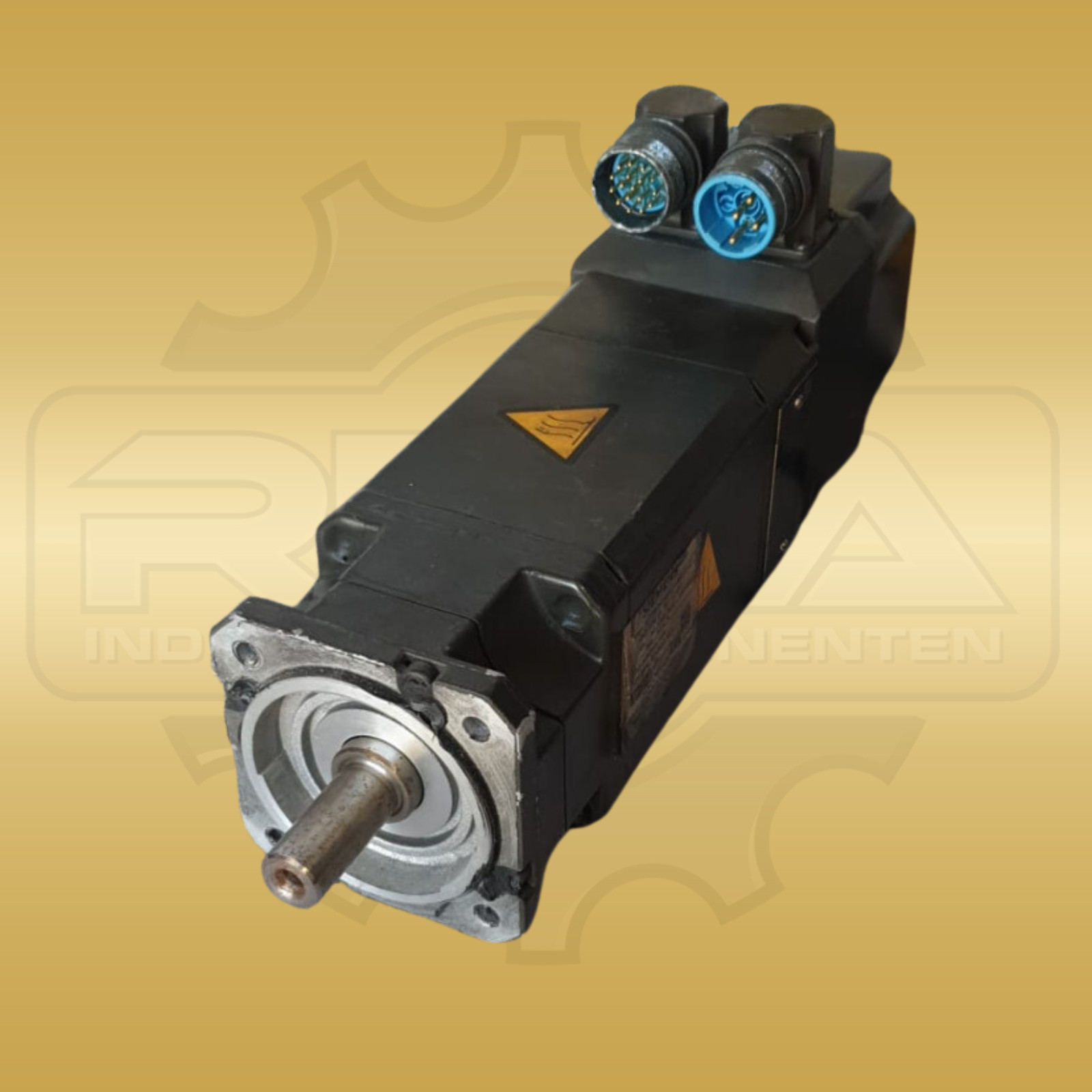

Siemens 1FT6034-4AK71-4EG1-Z
2.100,00 €
Maschinenstillstand?
Schnellere Lieferung
Maschinenstillstand und Sie benötigen eine besonders schnelle Lieferung? Zögern Sie nicht, uns das direkt mitzuteilen. Wir setzen alles daran, Ihnen ein Angebot mit der schnellstmöglichen Lieferung zu unterbreiten und somit eine Lösung zu finden, die Ihrem Zeitplan entspricht.
Unsere oberste Priorität ist es, Ihre Produktionsprozesse am Laufen zu halten. Vertrauen Sie auf unsere Kompetenz und unseren flexiblen Service, um Maschinenstillstände effektiv zu minimieren.
Jetzt Kontakt aufnehmen!Produktsicherheit
Hersteller/EU Verantwortliche Person
Welche Drehmomentwerte hat der MSK070C-0450-NN?
Dokumentiert sind 13 Nm Stillstandsdauerdrehmoment bei 60 K, 14,5 Nm bei 100 K und maximal 33 Nm.
Welcher Geber ist beim Code S1 verbaut?
S1 steht für einen optischen Singleturn-Hiperface-Geber mit 128 Signalperioden und absoluter Positionsinformation innerhalb einer Umdrehung.
