Bosch Rexroth MDD065B-N-040-N2M-095GA1
1.250,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Bosch Rexroth MDD071B-N-030-N2M-095GB1 bezeichnet einen permanenterregten Digital-AC-Servomotor der Indramat-MDD-Reihe. Der Motortyp gehört zur Baugröße MDD071 mit Motorlänge B und ist für natürliche Konvektion ausgeführt. Die Nenndrehzahl beträgt 3.000 min⁻¹. Im Stillstand liefert der Motor 4,4 Nm Dauerdrehmoment bei 7,3 A Dauerstrom. Das theoretische Maximaldrehmoment liegt bei 13,6 Nm, der Maximalstrom bei 32,8 A. Das Rotorträgheitsmoment beträgt 8,9 × 10⁻⁴ kgm². Weitere elektrische Kenngrößen sind 0,60 Nm/A Drehmomentkonstante, 1,60 Ω Wicklungswiderstand und 9,4 mH Wicklungsinduktivität. Die Kennung N2M steht für digitales Servofeedback mit integriertem Multiturn-Absolutgeber. Der Abschnitt 095GB1 beschreibt 95 mm Zentrierdurchmesser, eine glatte Welle mit Wellendichtring, den Leistungsanschluss auf Seite B und eine Haltebremse mit 3,0 Nm. Diese Bremsausführung verändert die Gehäuselänge gegenüber der Variante ohne Bremse nicht. Die Kühlung erfolgt durch natürliche Konvektion. Die maximale Außenbreite beträgt 115 mm. Anschluss- und Feedbackstecker ergeben eine Gesamthöhe von 155,5 mm. Die axiale Hülllänge aus Welle, Flansch, Motorkörper und hinterem Abschluss beträgt 288 mm. Damit lauten die vollständigen Außenmaße 155,5 × 115 × 288 mm in der Reihenfolge Höhe × Breite × Tiefe einschließlich Welle. Der Grundmotor ohne Bremse und Lüfter wiegt 8,8 kg. Für die komplette 3-Nm-Bremsausführung wird das produktspezifische Gewicht konservativ mit ca. 9,5 kg angesetzt. Die Schätzung berücksichtigt den zusätzlichen Bremskörper, ohne Verpackung oder externe Anbauteile einzubeziehen. Typnummer, Feedback, Zentrierung, Wellenform, Anschlussseite, Bremse, Außenmaße und Gewicht kennzeichnen gemeinsam diese Variante.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Bosch Rexroth |
|---|---|
| Produktreihe | Indramat MDD |
| Hersteller-/Bestell-/Identnummer | MDD071B-N-030-N2M-095GB1 |
| Geräteart | Permanentmagnet-Synchronservomotor |
| Nenndrehzahl | 3.000 min⁻¹ |
| Dauerdrehmoment im Stillstand | 4,4 Nm |
| Dauerstrom im Stillstand | 7,3 A |
| Theoretisches Maximalmoment | 13,6 Nm |
| Maximalstrom | 32,8 A |
| Rotorträgheitsmoment | 8,9 × 10⁻⁴ kgm² |
| Drehmomentkonstante bei 20 °C | 0,60 Nm/A |
| Wicklungswiderstand bei 20 °C | 1,60 Ω |
| Wicklungsinduktivität | 9,4 mH |
| Kühlart | Natürliche Konvektion |
| Feedback | Digitales Servo-Feedback mit integriertem Multiturn-Absolutgeber |
| Wellenende | Glatte Welle mit Wellendichtring |
| Zentrierdurchmesser und Anschluss | 95 mm, Stecker auf Seite B |
| Haltebremse | Vorhanden, 3,0 Nm |
| Abmessungen | 155,5 × 115 × 288 mm (H × B × T, einschließlich Welle) |
| Gewicht | ca. 9,5 kg |
Ähnliche Artikel
Zum Shop

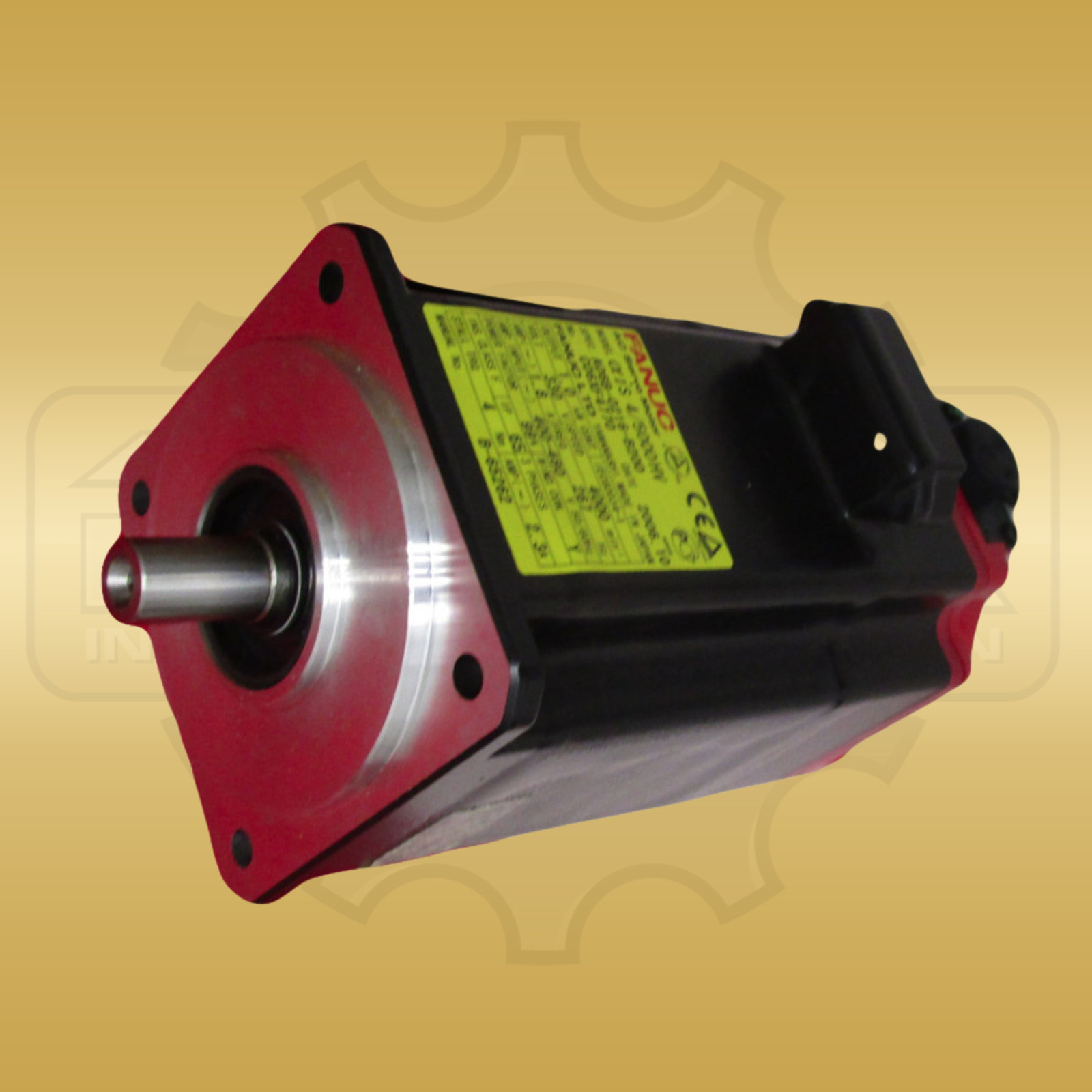

Fanuc A06B-0216-B200
