Produktbeschreibung
Der ABB F204B-63/0 ist ein vierpoliger Fehlerstrom-Schutzschalter der Baureihe F200 B. Als allstromsensitive Typ-B-Ausführung erfasst die Gerätefamilie sinusförmige Wechselfehlerströme, pulsierende Gleichfehlerströme und glatte Gleichfehlerströme. Das macht sie für elektrische Anlagen interessant, in denen elektronische Betriebsmittel Fehlerstromanteile erzeugen können, die über die Erfassung eines klassischen Typ-A-Schutzschalters hinausgehen. Die Ausführung ist für 63 A Bemessungsstrom, 230/400 V AC und 50/60 Hz ausgelegt. Das vierpolige Gehäuse besitzt eine Breite von 70 mm und wird auf einer 35-mm-DIN-Schiene montiert. Für die F204-B-Ausführungen von 25 bis 63 A gelten eine Bemessungsstoßspannungsfestigkeit von 4 kV, ein Bemessungsfehlerstrom-Schaltvermögen von 1 kA sowie ein bedingter Bemessungskurzschlussstrom von 10 kA bei passender Vorsicherung. Die Klemmen nehmen Leiterquerschnitte von 1 bis 25 mm² auf; das vorgesehene Anzugsdrehmoment beträgt 2,8 Nm. Gehäuse und Klemmen sind mit IP4X beziehungsweise IP2X geschützt. Die vorhandene Produktkennung endet bei F204B-63/0 und legt damit den konkreten Bemessungsfehlerstrom nicht eindeutig fest. Die Gerätekennzeichnung liefert den für die Bestellung maßgeblichen Bemessungsfehlerstrom. Weitere Zuordnungsmerkmale sind Polzahl, Bemessungsstrom, Netzspannung und die Typ-B-Charakteristik. Die Baureihe folgt IEC/EN 61008-1, IEC/EN 61008-2-1 und DIN EN 62423; die Schaltspielzahlen liegen bei 10.000 elektrisch und 20.000 mechanisch. Mit 85 × 69 × 70 mm und etwa 380 g lässt sich die mechanische Eignung für Verteilung und Hutschiene direkt prüfen.

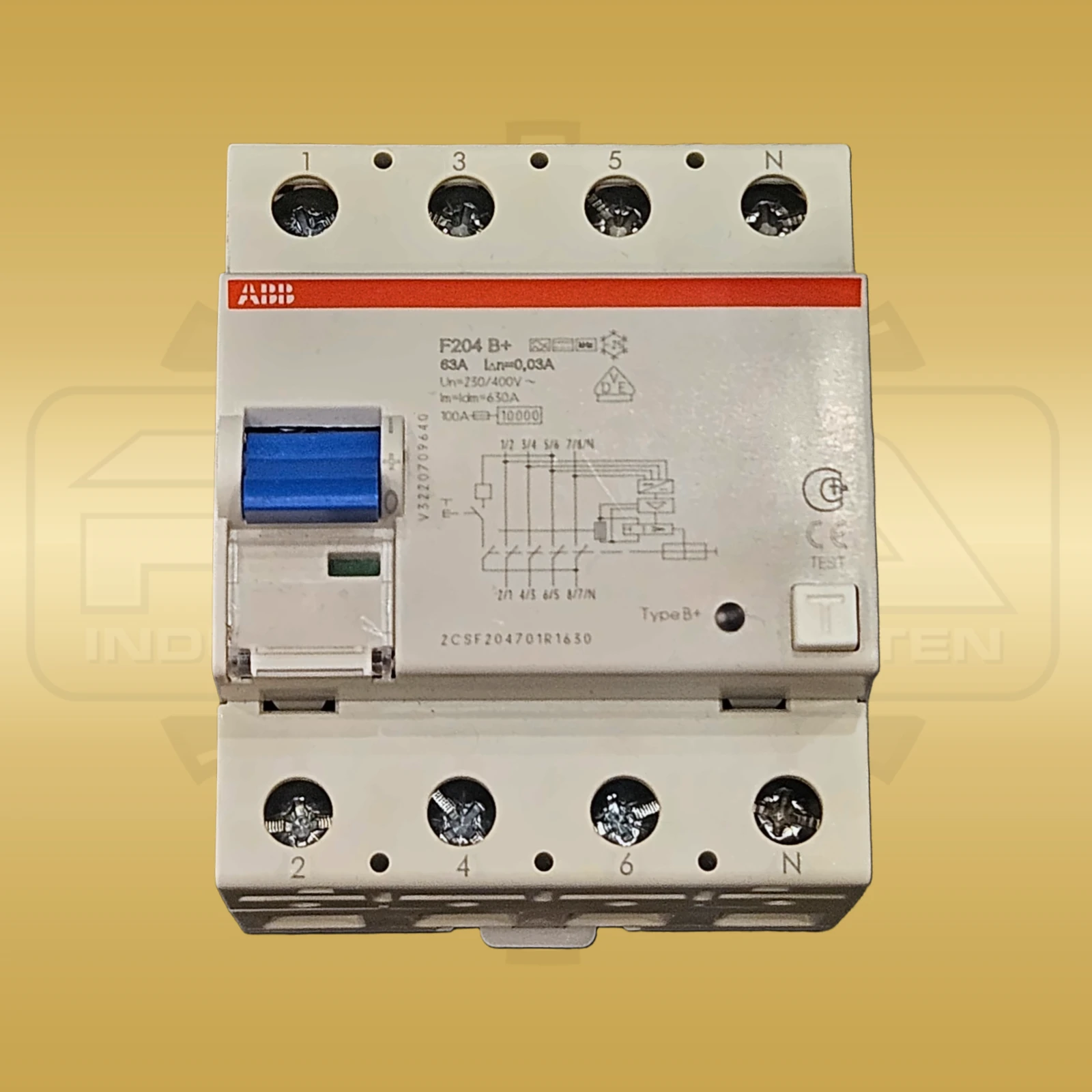

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | F200 B |
| Hersteller-/Bestell-/Identnummer | F204B-63/0 |
| Geräteart | Fehlerstrom-Schutzschalter (RCCB) |
| Fehlerstromtyp | Typ B, allstromsensitiv |
| Polzahl | 4 |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 230/400 V AC |
| Bemessungsfrequenz | 50/60 Hz |
| Bedingter Bemessungskurzschlussstrom | 10 kA mit Vorsicherung gG/gL 100 A |
| Bemessungsfehlerstrom-Schaltvermögen | 1 kA |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
| Schutzart | IP4X Gehäuse, IP2X Klemmen |
| Anschlussquerschnitt | 1–25 mm² |
| Anzugsdrehmoment | 2,8 Nm |
| Montage | 35-mm-DIN-Schiene nach EN 60715, Einbaulage beliebig |
| Abmessungen | 85 × 69 × 70 mm |
| Gewicht | 380 g |
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welcher Bemessungsfehlerstrom gilt für den ABB F204B-63/0?
Die vorhandene Kennung endet bei /0 und unterscheidet die ABB-Varianten mit 0,03 A, 0,3 A oder 0,5 A nicht eindeutig. Der konkrete Bemessungsfehlerstrom ergibt sich aus der Kennzeichnung des vorhandenen Geräts.
Wofür steht Typ B bei diesem Fehlerstrom-Schutzschalter?
Typ B bezeichnet eine allstromsensitive Ausführung, die neben Wechsel- und pulsierenden Gleichfehlerströmen auch glatte Gleichfehlerströme erfassen kann. Die Eignung für die konkrete Anlage richtet sich nach deren Schutzkonzept und den Herstellerangaben.
