ABB F204B-63/0
580,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

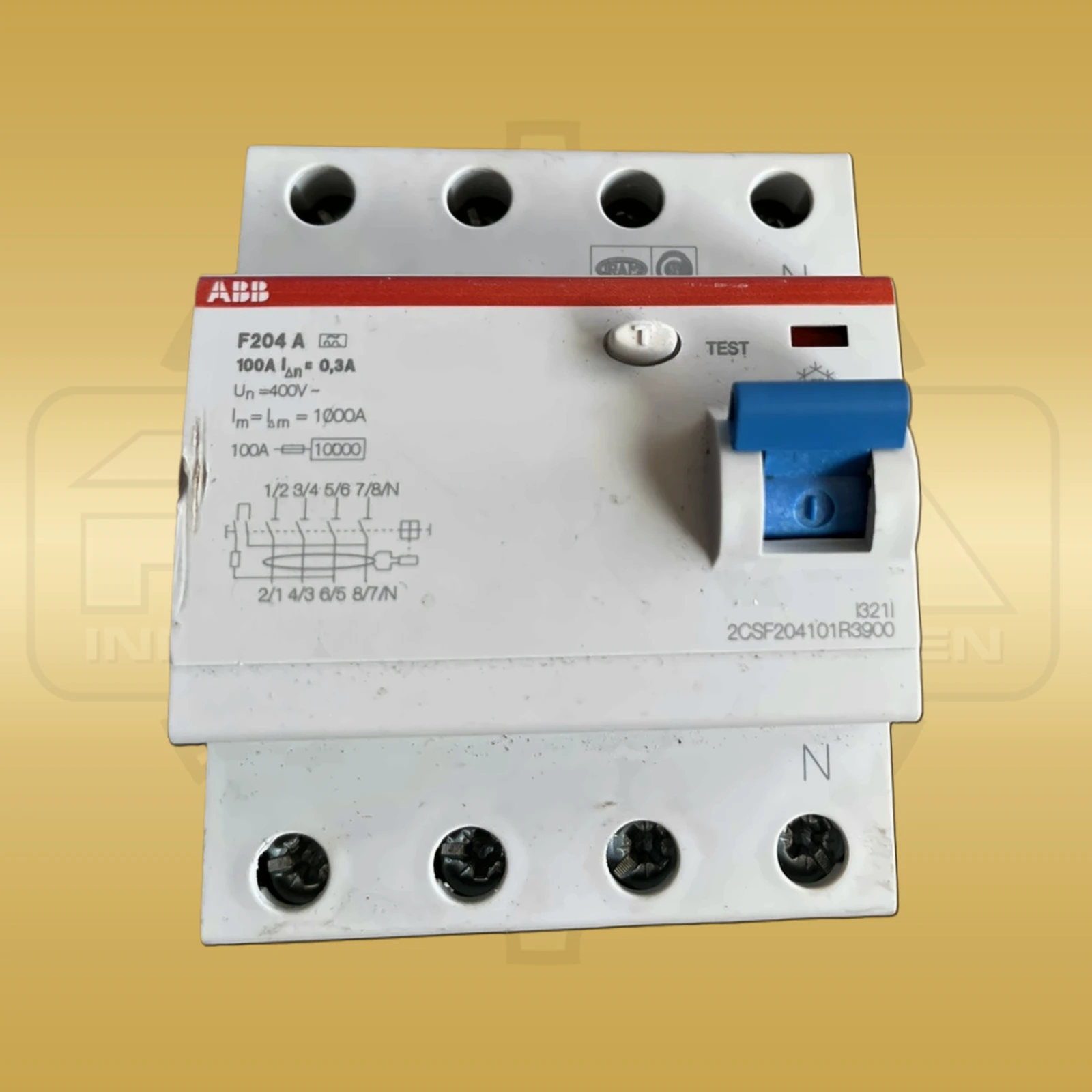

Als vierpoliger Fehlerstrom-Schutzschalter der Baureihe F200 A ordnet sich der ABB F204A-100/0 in elektrische Verteilungen mit 100 A Bemessungsstrom ein. Die Typ-A-Ausführung erfasst sinusförmige Wechselfehlerströme und pulsierende Gleichfehlerströme. Für die Gerätefamilie gelten 230/400 V AC bei 50 bis 60 Hz, eine Bemessungsstoßspannungsfestigkeit von 4 kV und ein bedingter Bemessungskurzschlussstrom von 10 kA bei passender Vorsicherung. Das Gehäuse besitzt vier Schaltpole, eine Kontaktstellungsanzeige sowie getrennte Schutzarten von IP4X am Gehäuse und IP2X an den Klemmen. Leiter werden oben oder unten in berührungsgeschützten Käfigklemmen angeschlossen; bei Ausführungen über 63 A sind bis zu 35 mm² vorgesehen. Die Montage erfolgt per Schnellbefestigung auf einer 35-mm-DIN-Schiene nach EN 60715, wobei die Einbaulage frei wählbar ist. Mit 85 × 69 × 70 mm und 380 g sind die mechanischen Eckdaten der 100-A-Ausführung klar bestimmt. Die vorhandene Kennung F204A-100/0 bezeichnet jedoch nur den gemeinsamen Variantenstamm. Darunter bestehen mehrere technisch unterschiedliche Ausführungen mit verschiedenen Bemessungsfehlerströmen. Deshalb wird kein einzelner Auslösestrom behauptet; dieser Wert ist ausschließlich der vollständigen Kennzeichnung des konkreten Geräts zu entnehmen. Für die Zuordnung bleiben Typ-A-Charakteristik, vier Pole, 100 A und die Baugröße die sicheren Merkmale.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | ABB |
|---|---|
| Produktreihe | F200 A |
| Hersteller-/Bestell-/Identnummer | F204A-100/0 |
| Geräteart | Fehlerstrom-Schutzschalter (RCCB) |
| Fehlerstromtyp | Typ A, pulsstromsensitiv |
| Polzahl | 4 |
| Bemessungsstrom | 100 A |
| Bemessungsspannung | 230/400 V AC |
| Bemessungsfrequenz | 50–60 Hz |
| Bedingter Bemessungskurzschlussstrom | 10 kA mit Vorsicherung gG 100 A |
| Bemessungsfehlerstrom-Schaltvermögen | 1 kA |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
| Schutzart | IP4X Gehäuse, IP2X Klemmen |
| Anschlussquerschnitt | bis 35 mm² |
| Anzugsdrehmoment | 2,8 Nm |
| Montage | 35-mm-DIN-Schiene nach EN 60715, Einbaulage beliebig |
| Abmessungen | 85 × 69 × 70 mm |
| Gewicht | 380 g |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welcher Bemessungsfehlerstrom gilt für den ABB F204A-100/0?
Die vorhandene Kennung endet bei /0 und unterscheidet die ABB-Varianten mit 0,1 A, 0,3 A oder 0,5 A nicht. Der konkrete Bemessungsfehlerstrom ergibt sich aus der vollständigen Kennzeichnung des vorhandenen Geräts.
Welche Fehlerstromart erfasst die Typ-A-Ausführung?
Typ A erfasst sinusförmige Wechselfehlerströme und pulsierende Gleichfehlerströme. Die konkrete Schutzkonzeption wird anhand der vollständigen Gerätekennzeichnung und der elektrischen Anlage festgelegt.
