Produktbeschreibung
Mit vier Schließer-Hauptkontakten und ohne Öffner- oder eingebaute Hilfskontakte ist das ABB AF26Z-40-00-21 als vierpoliges Blockschütz der Reihe AF26Z ausgeführt. Die zugehörige ABB-Produkt-ID lautet 1SBL236201R2100. Der Spulencode 21 bezeichnet 24 bis 60 V AC bei 50/60 Hz sowie 20 bis 60 V DC. Für den Hauptstromkreis sind 690 V Bemessungsbetriebsspannung und 50/60 Hz angegeben. In der Gebrauchskategorie AC-1 beträgt der Bemessungsbetriebsstrom bei 690 V und 40 °C 45 A. Der konventionelle thermische Strom in freier Luft liegt bei 55 A. Für AC-3 nennt die Ausführung bei 380/400 V und 60 °C einen Bemessungsbetriebsstrom von 22 A; bei 400 V beträgt die Bemessungsbetriebsleistung 11 kW. Die Bemessungsisolationsspannung liegt nach IEC 60947-4-1 bei 690 V, die Bemessungsstoßspannungsfestigkeit bei 6 kV. Haupt- und Spulenanschlüsse besitzen IP20. Das Schütz verwendet Schraubanschlüsse und kann auf Tragschienen TH35-7,5 oder TH35-15 montiert werden; alternativ sind zwei diagonal angeordnete M4-Schrauben vorgesehen. Die maximale elektrische Schalthäufigkeit in AC-1 beträgt 600 Schaltungen pro Stunde, die maximale mechanische Schalthäufigkeit 3600 Schaltungen pro Stunde. Das Gehäuse misst 86 × 45 × 101 mm und wiegt 0,4 kg. Die vollständige Kennung grenzt diese Spulen- und Kontaktbestückung von AF26Z-Varianten mit anderen Steuerspannungsbereichen oder Kontaktkombinationen ab.

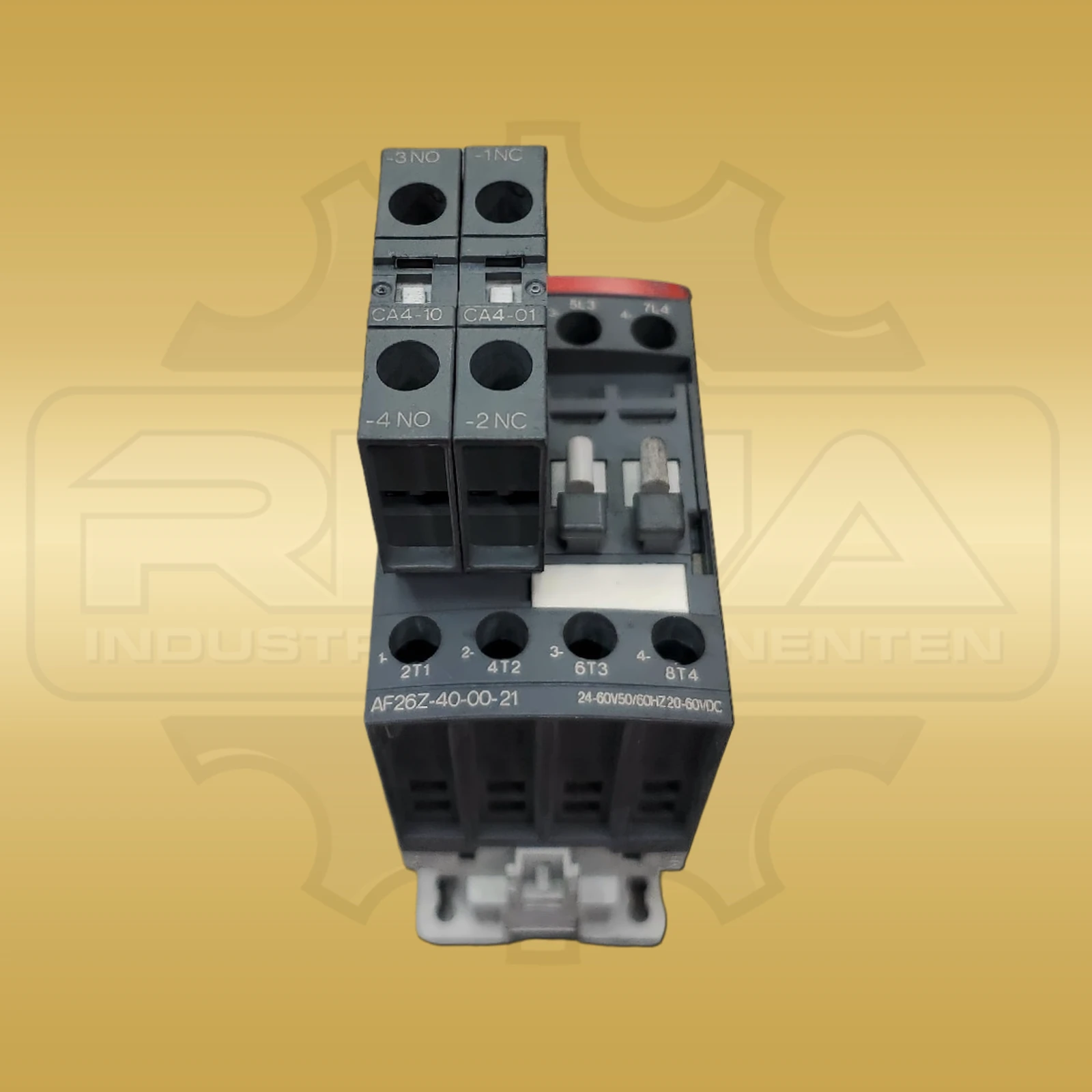

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | AF26Z |
| Hersteller-/Bestell-/Identnummer | AF26Z-40-00-21 |
| ABB-Produkt-ID | 1SBL236201R2100 |
| Geräteart | vierpoliges Blockschütz |
| Hauptkontakte | 4 Schließer, 0 Öffner |
| Eingebaute Hilfskontakte | 0 Schließer, 0 Öffner |
| Bemessungsbetriebsspannung | 690 V |
| Spulenspannung AC | 24–60 V AC, 50/60 Hz |
| Spulenspannung DC | 20–60 V DC |
| Bemessungsbetriebsstrom AC-1 | 45 A bei 690 V und 40 °C |
| Bemessungsbetriebsstrom AC-3 | 22 A bei 380/400 V und 60 °C |
| Bemessungsbetriebsleistung AC-3 | 11 kW bei 400 V |
| Konventioneller thermischer Strom | 55 A bei 40 °C |
| Bemessungsisolationsspannung | 690 V nach IEC 60947-4-1 |
| Bemessungsstoßspannungsfestigkeit | 6 kV |
| Schutzart der Anschlüsse | IP20 |
| Montage | Tragschiene TH35-7,5 oder TH35-15; alternativ 2 × M4 |
| Abmessungen | 86 × 45 × 101 mm (H × B × T) |
| Gewicht | 0,4 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild ABB 3BSE001552R1
Preis auf Anfrage
Beispielbild ABB 3HAC031851-001/05
Preis auf Anfrage
Beispielbild ABB 3HAC14549-1
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Spulenspannung hat das ABB AF26Z-40-00-21?
Der Spulencode 21 bezeichnet 24 bis 60 V AC bei 50/60 Hz und 20 bis 60 V DC.
Welche Kontaktbestückung besitzt das ABB AF26Z-40-00-21?
Das Schütz hat vier Schließer-Hauptkontakte und keine Öffner-Hauptkontakte. Eingebaute Hilfskontakte sind mit 0 Schließern und 0 Öffnern angegeben.
