Produktbeschreibung
Als Multiturn-Absolutwertgeber verbindet der Siemens 6FX2001-5QP24 eine absolute Positionsauflösung von 27 bit mit der Feldbusschnittstelle PROFIBUS DP-V2. Die Kennung bezeichnet innerhalb der Reihe Motion Control Encoder die Ausführung mit 8192 Schritten je Umdrehung und einem Messbereich über 16384 Umdrehungen. Positionswerte werden intern im Gray-Code erfasst und über PROFIBUS binär übertragen. Der zulässige Versorgungsbereich beträgt 10 bis 30 V DC; die Stromaufnahme liegt zwischen 100 und 300 mA bei einer Leistungsaufnahme von 2,5 W. Für die Buskommunikation sind Übertragungsraten bis 12 Mbit/s und maximal 99 Teilnehmer angegeben. Die Genauigkeit beträgt ±79 Winkelsekunden bei 8192 Schritten je Umdrehung. Eine grüne und eine rote LED zeigen Betriebs- und Diagnosezustände an. Mechanisch besitzt diese Variante einen Klemmflansch sowie eine Vollwelle mit 10 mm Durchmesser und 20 mm Länge. Die maximale mechanische Drehzahl der Multiturn-Ausführung beträgt 6000 min⁻¹, das Anlaufreibmoment höchstens 0,03 Nm. Das Gehäuse erfüllt IP67, der Welleneingang IP64; der Betriebstemperaturbereich reicht von −40 bis +85 °C. Anschlussklemmen, Adresswahlschalter und Abschlusswiderstand befinden sich unter einer abnehmbaren Haube mit drei radialen Kabelverschraubungen. Die exakte Bestellnummer grenzt diese Kombination aus Auflösung, Anschlussrichtung, Flansch und Welle von den anderen Varianten der 6FX2001-Familie ab.

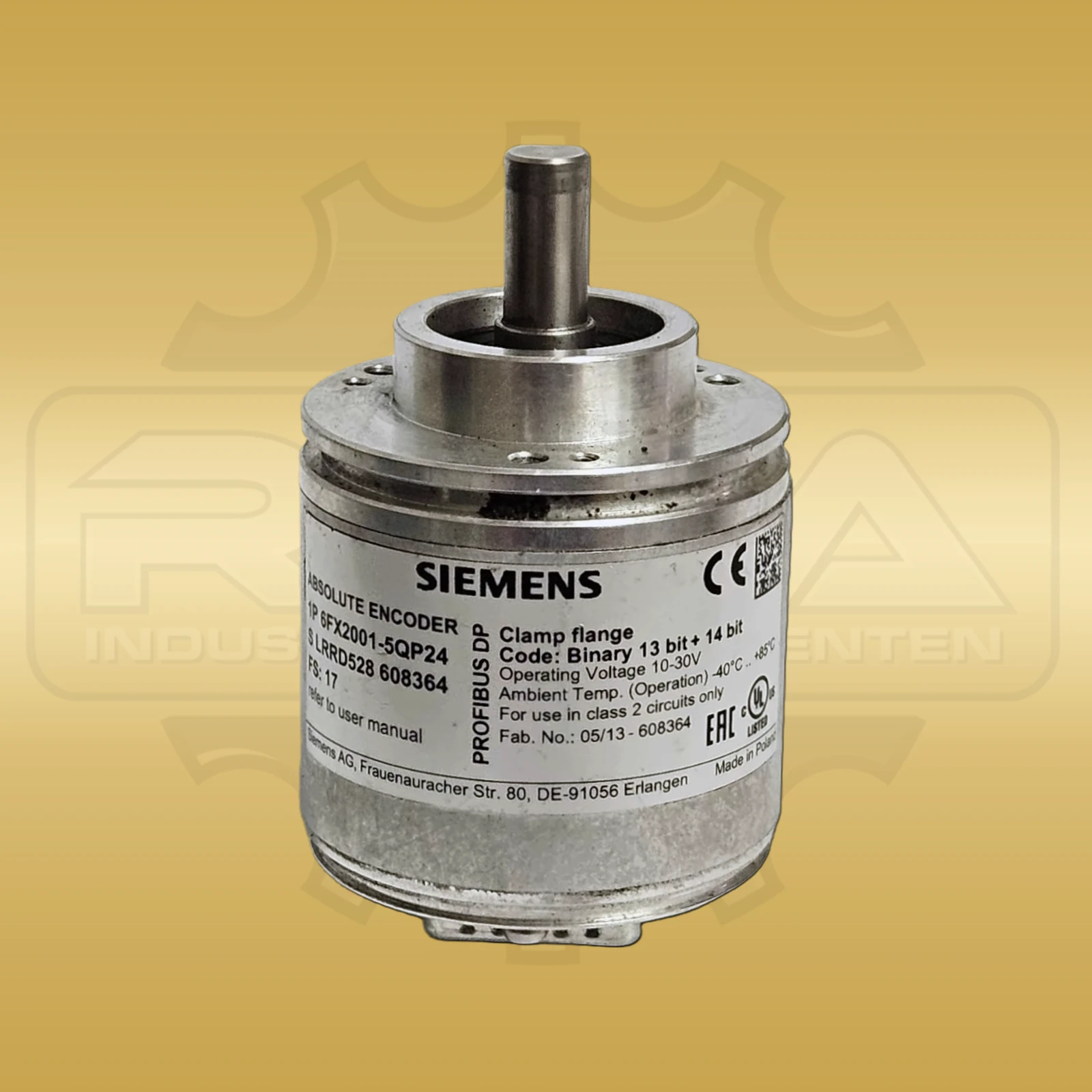

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | Motion Control Encoder – Absolutwertgeber mit PROFIBUS DP |
| Hersteller-/Bestell-/Identnummer | 6FX2001-5QP24 |
| Geräteart | Multiturn-Absolutwertgeber |
| Schnittstelle | PROFIBUS DP-V2 |
| Auflösung | 27 bit (8192 Schritte × 16384 Umdrehungen) |
| Versorgungsspannung | 10–30 V DC |
| Strom- und Leistungsaufnahme | 100–300 mA; 2,5 W |
| Maximale Übertragungsrate | 12 Mbit/s |
| Maximale Teilnehmerzahl | 99 Busknoten |
| Maximale mechanische Drehzahl | 6000 min⁻¹ (Multiturn) |
| Flanschausführung | Klemmflansch |
| Welle | Vollwelle, Ø 10 mm, Länge 20 mm |
| Diagnoseanzeige | LED grün/rot |
| Schutzart | IP67 am Gehäuse; IP64 am Welleneingang |
| Betriebstemperatur | −40 bis +85 °C |
| Abmessungen | 149 × 132 × 89 mm |
| Gewicht | 0,488 kg |
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Auflösung und Schnittstelle hat der Siemens 6FX2001-5QP24?
Die Multiturn-Ausführung arbeitet mit 27 bit, aufgeteilt in 8192 Schritte je Umdrehung und 16384 Umdrehungen. Als Schnittstelle ist PROFIBUS DP-V2 mit bis zu 12 Mbit/s ausgeführt.
Welche mechanische Ausführung besitzt der Siemens 6FX2001-5QP24?
Die Variante besitzt einen Klemmflansch und eine Vollwelle mit 10 mm Durchmesser und 20 mm Länge. Das Gehäuse ist mit IP67, der Welleneingang mit IP64 angegeben.
