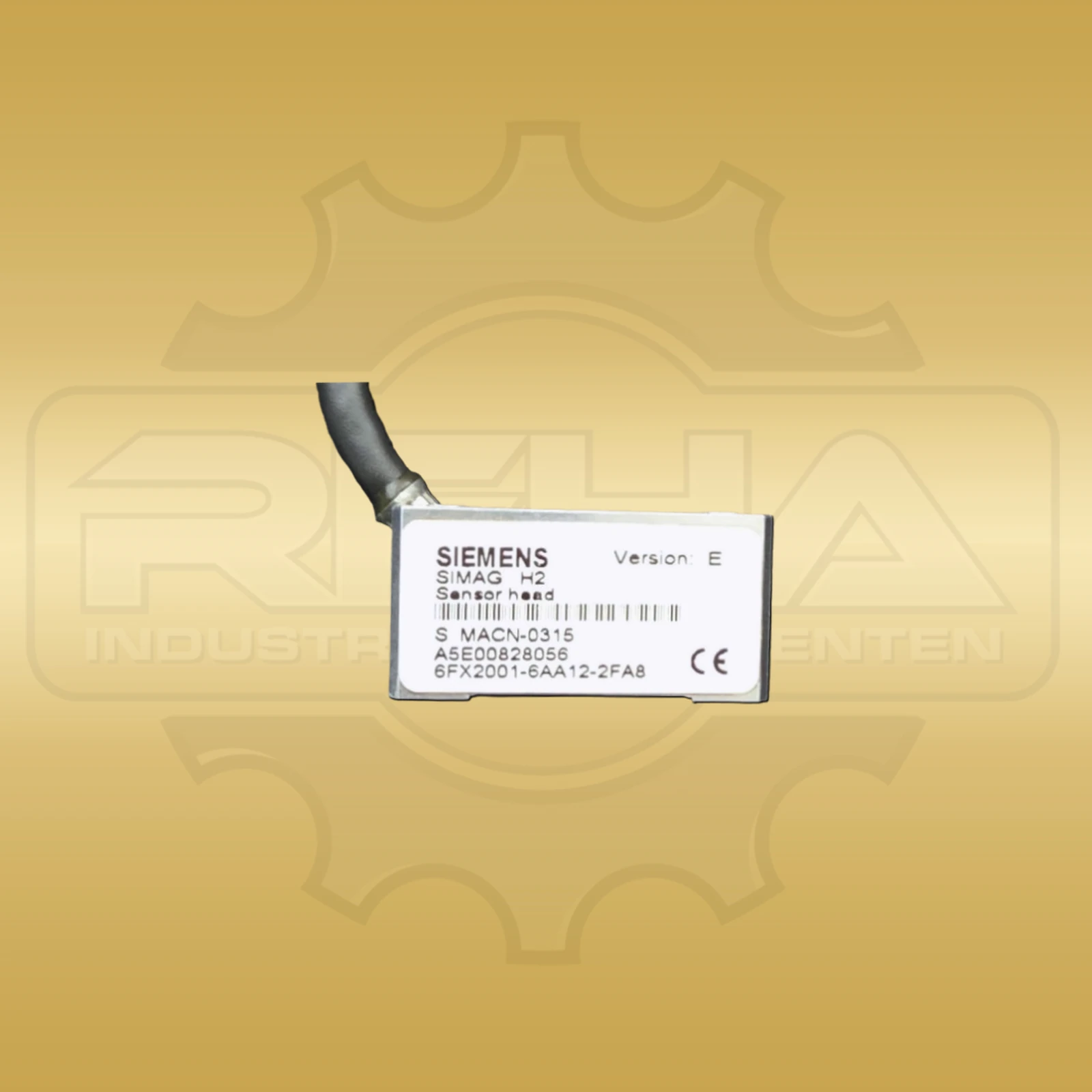

SIMAG H2 inkrementeller Abtastkopf

Siemens 6FX2001-6AA12-2FA8

Preis auf Anfrage

Preis und Lieferzeit werden individuell kalkuliert.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Voraussichtliche Lieferzeit wird für den konkreten Auftrag bestätigt.
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Ihr Ansprechpartner: Nico Hartung

Jetzt telefonisch erreichbarGerade nicht erreichbar · Rückruf möglich

Brauchen Sie das Teil eilig oder mehrere Stück? Rufen Sie mich gerne an oder schreiben Sie mir – ich prüfe Verfügbarkeit und Versand für Sie.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Zwei um 90° versetzte Sinussignale bilden die inkrementelle Ausgabe des Siemens 6FX2001-6AA12-2FA8. Der Abtastkopf ist der Produktreihe SIMAG H2 zugeordnet, einem Hohlwellen-Messsystem mit berührungslosem Abtastprinzip. Die konkrete Bestellnummer steht für die Variante mit 1 mm Polteilung, 1,5 m fest angeschlossener Signalleitung und offenen Aderenden. Zusätzlich zu den beiden Sinussignalen mit jeweils 1 Vss stellt die Ausführung ein rechteckiges Referenzsignal pro Umdrehung bereit.

Die Signalleitung wird mit 120 Ω abgeschlossen. Als Versorgung sind DC 5 V mit einer Toleranz von ±5 % angegeben; die typische Stromaufnahme liegt bei 30 mA. Zwischen Abtastkopf und Messrad ist radial ein Nennabstand von 0,3 mm vorgesehen, mit einer positiven Toleranz von 0,1 mm. Das Gehäuse besteht aus Aluminium, der Kabelabgang liegt bei 45°. Zur mechanischen Befestigung sind zwei M4-Schrauben mit Scheiben vorgesehen.

Zum Systemumfang gehört außerdem eine 0,30-mm-Fühlerlehre für die Einstellung des Abstands. Bei der Installation beträgt der Mindestabstand zu Motorwicklungen und Leistungsleitungen 10 mm. Die Kennung 2FA8 grenzt diese Ausführung von Varianten mit Steckeranschluss, anderer Leitungslänge oder abweichender Polteilung ab. Die Abmessungen betragen 125 × 55 × 30 mm; das Gewicht liegt bei 0,11 kg.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMAG H2
Hersteller-/Bestell-/Identnummer 6FX2001-6AA12-2FA8
Geräteart inkrementeller Abtastkopf

Leistungsdaten

Versorgungsspannung DC 5 V ±5 %
Stromaufnahme typisch 30 mA

Einbau und Umgebung

Gehäusematerial Aluminium
Befestigung 2 × M4 mit Scheiben

Maße und Gewicht

Abmessungen 125 × 55 × 30 mm
Gewicht 0,11 kg

Weitere Angaben

Messsystem Hohlwellen-Messsystem
Inkrementalsignale 2 Sinussignale, um 90° versetzt, 1 Vss
Referenzsignal rechteckig, 1 Signal je Umdrehung
Polteilung 1 mm
Leitungsabschluss 120 Ω
Leitungslänge 1,5 m
Leitungsende offene Aderenden
Nennabstand zum Messrad 0,3 mm radial, Toleranz +0,1 mm
Kabelabgang 45°

Produktstatus und Exportdaten

Produktstatus (Hersteller) Lebenszyklus beendet seit 01.10.2024
Statistische Warennummer 90318020
Ursprungsland Deutschland
Ausfuhrkennzeichen (AL) N
ECCN EAR99H

Herstellerangaben zur Bestellnummer 6FX2001-6AA12-2FA8, Stand 20.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.
