6FX2001 Messsysteme Singleturn-Absolutwertgeber

Siemens 6FX2001-5QD13-0AA1

Preis auf Anfrage

Preis und Lieferzeit werden individuell kalkuliert.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Voraussichtliche Lieferzeit wird für den konkreten Auftrag bestätigt.
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Ihr Ansprechpartner: Nico Hartung

Jetzt telefonisch erreichbarGerade nicht erreichbar · Rückruf möglich

Brauchen Sie das Teil eilig oder mehrere Stück? Rufen Sie mich gerne an oder schreiben Sie mir – ich prüfe Verfügbarkeit und Versand für Sie.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

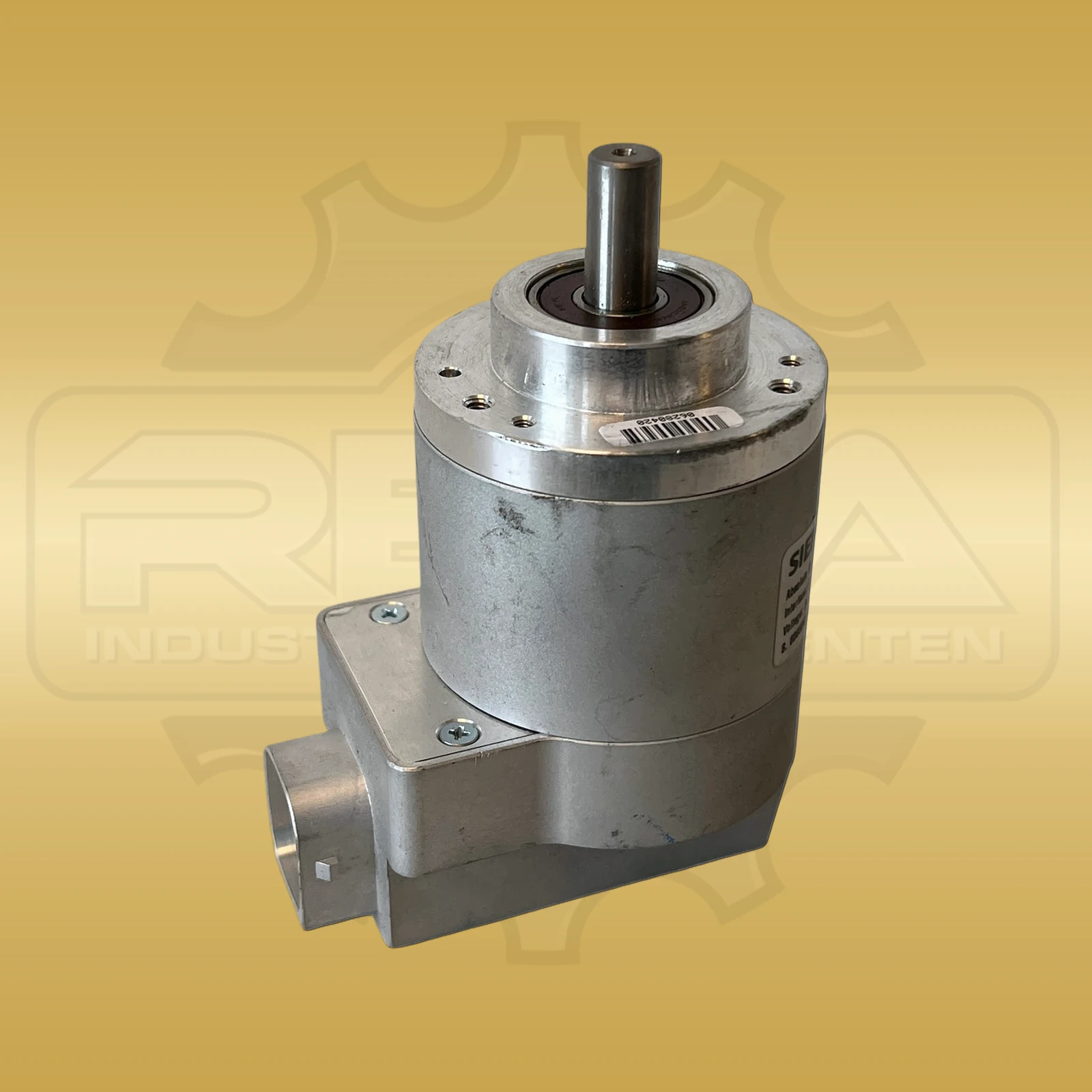

Als absolut messender Singleturn-Drehgeber überträgt der Siemens 6FX2001-5QD13-0AA1 seine Positionsdaten über DRIVE-CLiQ. Seine Digitalauflösung beträgt 22 Bit; zusätzlich ist eine geberinterne Inkrementalspur mit 2048 S/R und 1 Vpp dokumentiert. Die Datenübertragung erfolgt mit 100 Mbit/s über einen radial ausgerichteten DRIVE-CLiQ-Anschluss. Für die Versorgung nennt Siemens 24 V DC mit −15 bis +20 Prozent Toleranz und eine typische Stromaufnahme von 245 mA. Die Zählrichtung ist parametrierbar, die Abtastcodierung erfolgt in Gray.

Mechanisch besitzt die genaue Ausführung einen Klemmflansch und eine Vollwelle mit 10 mm Durchmesser sowie 20 mm Wellenlänge. Die maximale elektrische Drehzahl beträgt 14.000 1/min, die maximale mechanische Drehzahl 12.000 1/min. Bis 6.000 1/min sind 40 N Axiallast und 60 N Radiallast am Wellenende dokumentiert; oberhalb davon gelten 10 N axial und 20 N radial. Der Geber erreicht IP67 am Gehäuse und IP64 am Welleneingang.

Die variantengenaue CAD-Zeichnung weist einen maximalen Außendurchmesser von 71,3 mm und eine Gesamtlänge von 84,3 mm aus. Das technische Datenblatt nennt ungefähr 0,4 kg Gewicht. Der zulässige Betriebstemperaturbereich reicht von −20 bis +100 °C. Für die eindeutige Zuordnung bleiben die vollständige Artikelnummer, die 22-Bit-Ausführung, DRIVE-CLiQ, der Klemmflansch und die 10-mm-Welle gemeinsam maßgeblich.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe Siemens 6FX2001 Messsysteme
Hersteller-/Bestell-/Identnummer 6FX2001-5QD13-0AA1
Geräteart Singleturn-Absolutwertgeber

Leistungsdaten

Betriebsspannung 24 V DC, −15 % / +20 %
Typische Stromaufnahme 245 mA
Maximale Drehzahl 14.000 1/min elektrisch; 12.000 1/min mechanisch

Schnittstellen

Schnittstelle DRIVE-CLiQ

Einbau und Umgebung

Schutzart IP67 am Gehäuse; IP64 am Welleneingang
Betriebstemperatur −20 bis +100 °C

Maße und Gewicht

Abmessungen Ø 71,3 × 84,3 mm (max. Außendurchmesser × Gesamtlänge)
Gewicht ca. 0,4 kg

Weitere Angaben

Messverfahren Absolut, Singleturn
Digitalauflösung 22 Bit
Inkrementalspur 2048 S/R, 1 Vpp (nur geberintern)
Übertragungsrate 100 Mbit/s
Welle Vollwelle, Ø 10 mm, Länge 20 mm
Flanschausführung Klemmflansch

Produktstatus und Exportdaten

Produktstatus (Hersteller) Abgekündigt seit 01.10.2026
Statistische Warennummer 90314990
Ursprungsland Deutschland
Ausfuhrkennzeichen (AL) N
ECCN N

Herstellerangaben zur Bestellnummer 6FX2001-5QD13-0AA1, Stand 20.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.

Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6FX2001-5QD13-0AA1

Kontakt aufnehmen
Welche Auflösung und Schnittstelle hat der Siemens 6FX2001-5QD13-0AA1?

Der Singleturn-Absolutwertgeber arbeitet mit 22-Bit-Digitalauflösung und überträgt die Daten mit 100 Mbit/s über DRIVE-CLiQ.

Welche mechanische Ausführung ist dokumentiert?

Die Variante besitzt einen Klemmflansch und eine Vollwelle mit 10 mm Durchmesser und 20 mm Länge; die CAD-Zeichnung nennt Ø 71,3 × 84,3 mm als maximale Außenmaße.
