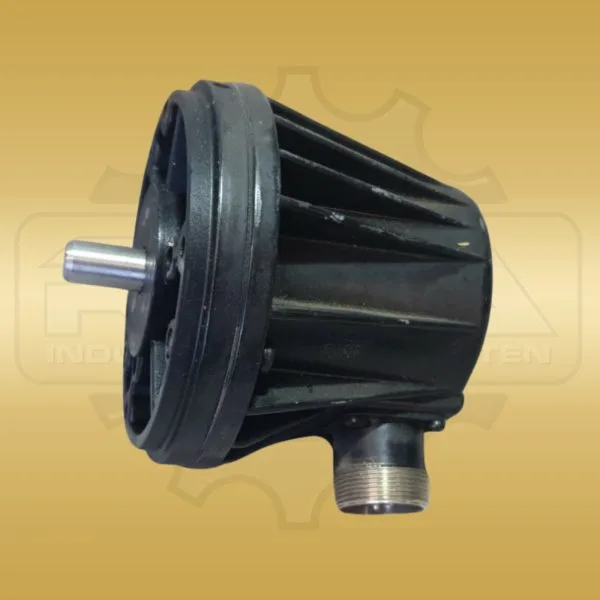

Beispielbild Heidenhain 406050-2J
320,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Zur ROD-1400-Serie gehört Heidenhain 228943-03 als inkrementaler Drehgeber ROD 1424 1250 H7. Die exakte Ausführung liefert 1250 Striche je Umdrehung über zwei TTL-Rechtecksignale und einen Referenzimpuls. Die maximale Abtastfrequenz beträgt 300 kHz. Als Versorgung sind 5 V ±10 % bei einer Stromaufnahme bis 120 mA ohne Last angegeben. Die mechanisch zulässige Drehzahl beträgt 12.000 min⁻¹. Eine Vollwelle mit 10 mm Durchmesser in H7-Toleranz bildet die rotorseitige Schnittstelle. Das Rotorträgheitsmoment beträgt 2,1 × 10⁻⁶ kgm². Für das Gehäuse gilt IP67, am Welleneingang IP64. Der spezifizierte Temperaturbereich reicht von −30 °C bis +100 °C. Der elektrische Anschluss erfolgt über eine radiale zwölfpolige Flanschbuchse mit Codierung. Die HEIDENHAIN-Maßzeichnung der ROD-4x9-Nachfolgeserie zur ROD-1400-Bauform zeigt ein rundes Gehäuse mit 90,5 mm Nenndurchmesser und einer zulässigen Plusabweichung von 0,3 mm. Für vollständige Außenmaße wird deshalb konservativ der Maximaldurchmesser 90,8 mm verwendet. Die axiale Gesamttiefe einschließlich vorstehender Welle beträgt 75,3 mm. Damit lauten die vollständigen Außenmaße 90,8 × 90,8 × 75,3 mm. Das dokumentierte Gerätegewicht beträgt ca. 0,4 kg. Die drei Befestigungspunkte liegen gleichmäßig im Winkel von 120° am Flansch. Typnummer, Modellbezeichnung, Strichzahl, Wellenpassung und Anschlussrichtung kennzeichnen gemeinsam diese Variante.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | ROD 1400-Serie |
| Hersteller-/Bestell-/Identnummer | 228943-03 |
| Gerätetyp | Inkrementaler Drehgeber |
| Modellbezeichnung | ROD 1424 1250 H7 |
| Strichzahl | 1250 Striche/Umdrehung |
| Signaltyp | TTL (Ua1, Ua2, Ua0) |
| Versorgungsspannung | 5 V ± 10 % |
| Stromaufnahme | max. 120 mA (ohne Last) |
| Abtastfrequenz | max. 300 kHz |
| Referenzmarke | 1 TTL-Impuls/Umdrehung |
| Max. Drehzahl | 12.000 min⁻¹ |
| Wellendurchmesser | 10 mm (H7) |
| Betriebstemperatur | −30 °C bis +100 °C |
| Schutzart | IP 67 (Gehäuse), IP 64 (Welleneingang) |
| Elektrischer Anschluss | 12-polige Flanschbuchse radial |
| Kühlart | Konvektion |
| Abmessungen | 90,8 × 90,8 × 75,3 mm (B × H × T; einschließlich Welle) |
| Gewicht | ca. 0,4 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Heidenhain 317559-13
2.680,00 €
Beispielbild Heidenhain 354005-04
1.000,00 €
Beispielbild Heidenhain 348 249-01
540,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Abmessungen und welches Gewicht hat Heidenhain 228943-03?
Die vollständigen Außenmaße einschließlich Welle betragen 90,8 × 90,8 × 75,3 mm in der Reihenfolge Breite × Höhe × Tiefe. Das Gewicht beträgt ca. 0,4 kg.
Welche Signaldaten hat Heidenhain 228943-03?
Die Ausführung ROD 1424 1250 H7 liefert 1250 Striche je Umdrehung als TTL-Signale bei maximal 300 kHz Abtastfrequenz.
