SIMATIC HMI Multi Panel MP370

Siemens 6AV6542-0DA10-0AX0

1.750,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Lieferbar · Versand in ca. 3–5 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

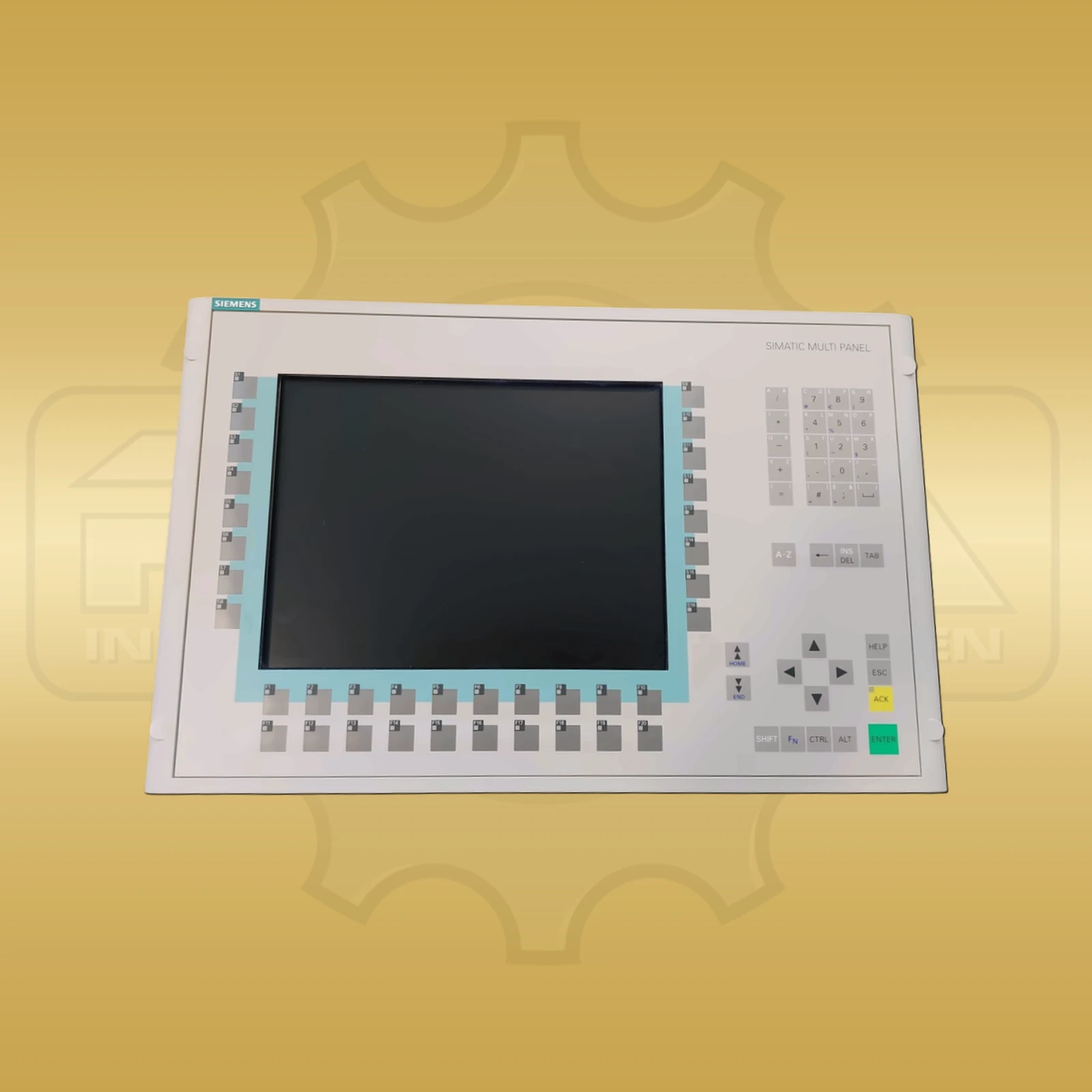

Mit einer Gerätefront von 483 × 310 mm und 59 mm Einbautiefe gehört das Siemens 6AV6542-0DA10-0AX0 zur SIMATIC-HMI-Baureihe Multi Panel MP370. Der erforderliche Einbauausschnitt misst 450 × 290 mm; das unverpackte Gewicht beträgt 5,1 kg. Auf dem 12,1-Zoll-TFT-Farbdisplay werden 800 × 600 Pixel und 256 Farben dargestellt. Die sichtbare Fläche umfasst 248 × 187 mm. Bedient wird das Panel über eine Folientastatur mit 36 programmierbaren Funktionstasten, sämtlich mit LED. Numerische, alphabetische und hexadezimale Eingaben sowie Mehrtastenbedienung sind vorgesehen.

Externe Maus, Tastatur und Barcodeleser lassen sich über USB anschließen. Als Prozessor arbeitet eine MIPS-Architektur. Flash- und RAM-Speicher stehen bereit; für Anwenderdaten sind 7.168 kB nutzbar, weitere 5.689 kB entfallen auf Optionen. Die Hardware-Uhr ist batteriegepuffert und kann synchronisiert werden. Das Betriebssystem ist Windows CE. Für die Projektierung sind ProTool ab Version 5.2 SP3 oder WinCC flexible Standard ab Version 2004 vorgesehen. Zur Kommunikation besitzt das MP370 eine TTY-Schnittstelle, zwei RS232-Schnittstellen, je eine RS422- und RS485-Schnittstelle sowie Ethernet über RJ45.

Die maximale Übertragungsrate beträgt 12 Mbit/s. Hinzu kommen je ein Steckplatz für PC Card und CF Card sowie ein USB-Anschluss. Die Versorgung erfolgt mit 24 V DC im Bereich von 20,4 bis 28,8 V DC. Der Bemessungsstrom liegt bei 1,15 A, die Leistungsaufnahme bei 28 W. Bei senkrechter Montage reicht der Betriebsbereich von 0 bis 50 °C. Die Front erreicht IP65, die Rückseite IP20.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMATIC HMI Multi Panel MP370
Hersteller-/Bestell-/Identnummer 6AV6542-0DA10-0AX0
Geräteart Multi Panel MP370

Leistungsdaten

Versorgung 24 V DC, zulässig 20,4–28,8 V DC
Bemessungsstrom 1,15 A

Schnittstellen

Schnittstellen 1 × TTY, 2 × RS232, 1 × RS422, 1 × RS485, 1 × Ethernet RJ45, 1 × USB

Einbau und Umgebung

Schutzart Front IP65, Rückseite IP20

Maße und Gewicht

Abmessungen 483 × 310 × 59 mm; Einbauausschnitt 450 × 290 mm
Gewicht 5,1 kg unverpackt

Weitere Angaben

Display 12,1 Zoll TFT, 256 Farben
Auflösung 800 × 600 Pixel
Sichtbare Displayfläche 248 × 187 mm
Bedienung Folientastatur mit 36 programmierbaren Funktionstasten und LED
Prozessor MIPS
Speicher Flash und RAM, 7.168 kB Anwenderdaten plus 5.689 kB für Optionen
Betriebssystem Windows CE
Speicherkarten 1 × PC Card, 1 × CF Card
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6AV6542-0DA10-0AX0

Kontakt aufnehmen
Welche Bedien- und Anzeigefunktionen bietet das Siemens 6AV6542-0DA10-0AX0?

Das MP370 kombiniert ein 12,1-Zoll-TFT-Farbdisplay mit 800 × 600 Pixeln und eine Folientastatur mit 36 programmierbaren, LED-beleuchteten Funktionstasten.

Welche Schnittstellen besitzt das Multi Panel MP370?

Vorhanden sind TTY, zweimal RS232, RS422, RS485, Ethernet über RJ45 und USB sowie Steckplätze für PC Card und CF Card.
