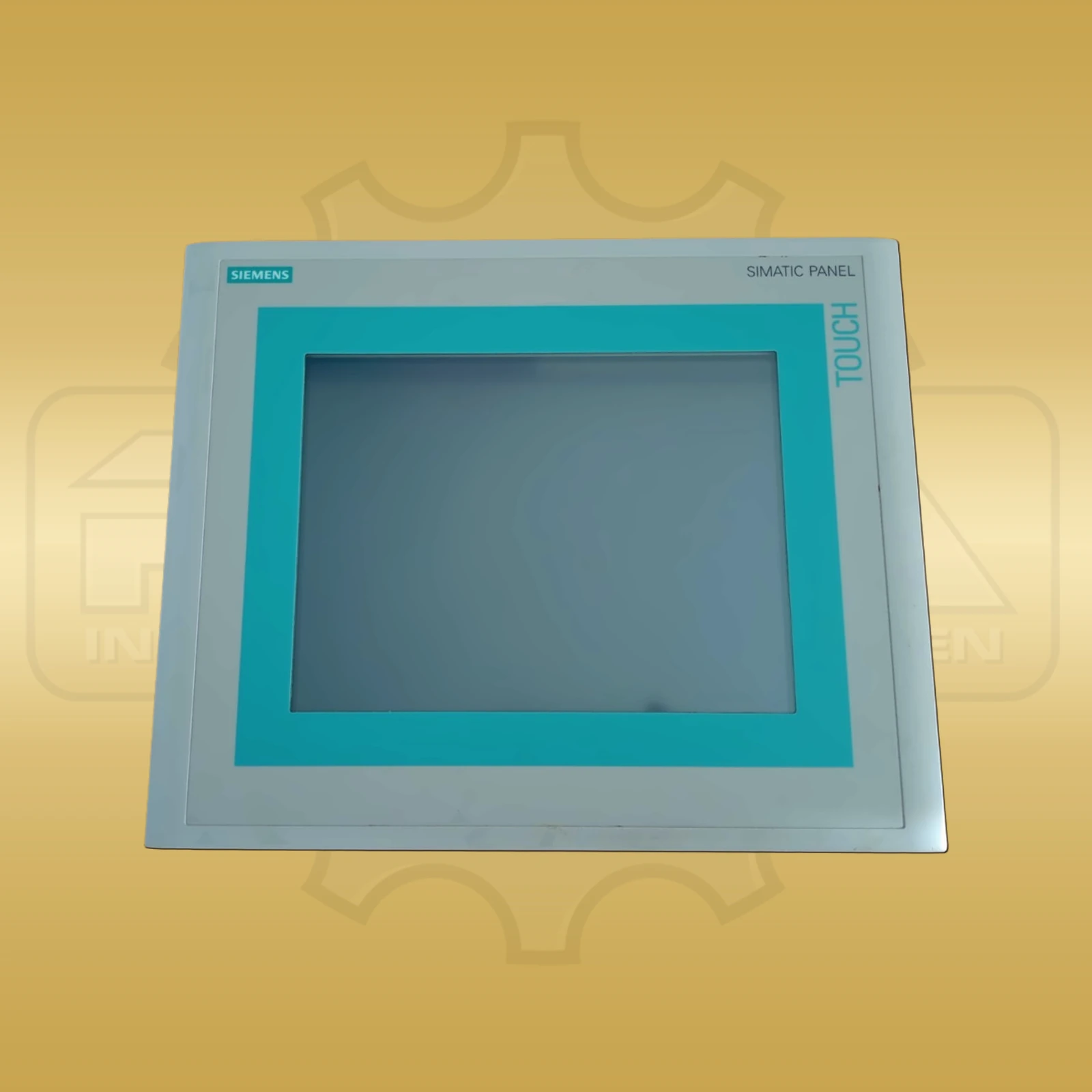

SIMATIC HMI Touch Panel TP 270 10 Zoll

Siemens 6AV6545-0CC10-0AX0

670,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Lieferbar · Versand in ca. 3–5 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Ihr Ansprechpartner: Nico Hartung

Jetzt telefonisch erreichbarGerade nicht erreichbar · Rückruf möglich

Brauchen Sie das Teil eilig oder mehrere Stück? Rufen Sie mich gerne an oder schreiben Sie mir – ich prüfe Verfügbarkeit und Versand für Sie.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Zwischen Prozessbedienung und Steuerung bildet das Siemens 6AV6545-0CC10-0AX0 die Touch-Variante des SIMATIC HMI TP 270 mit 10,4-Zoll-Anzeige. Das farbige STN-LCD arbeitet mit 640 × 480 Pixeln und stellt 256 Farben dar; Eingaben erfolgen direkt über die berührungsempfindliche Displayfläche. Als Softwareplattform dient Microsoft Windows CE, während ein RISC-Prozessor und 2 MB Projektierungsspeicher die Gerätebasis bilden. Für externe Speichermedien ist ein CompactFlash-Steckplatz vorhanden. Die serielle Ausstattung umfasst zwei RS-232-Anschlüsse sowie jeweils eine RS-422- und RS-485-Schnittstelle.

Hinzu kommt ein USB-Hostanschluss, über den unter anderem Tastatur, Maus oder Barcode-Leser angebunden werden können. Die Steuerungskommunikation deckt MPI und PROFIBUS DP ab; weitere im Gerätehandbuch aufgeführte Kopplungen beziehen unterschiedliche Siemens-Steuerungsfamilien und ausgewählte Fremdsteuerungen ein. Gespeist wird das Panel mit 24 V DC innerhalb eines zulässigen Bereichs von 18 bis 30 V DC. Der Nennstrom beträgt 0,6 A. Im eingebauten Zustand erreicht die Front Schutzart IP65, die Rückseite IP20.

Eine hardwarebasierte, synchronisierbare Uhr und die optionale 3,6-V-Pufferbatterie ergänzen die Gerätefunktionen. Die aktive Anzeige besitzt CCFL-Hinterleuchtung mit einer mittleren Betriebsdauer von etwa 60.000 Stunden. Der Frontrahmen misst 335 × 275 mm; der erforderliche Einbauausschnitt beträgt 310 × 248 mm. Das Gerätegewicht liegt bei 4,5 kg.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMATIC HMI TP 270
Hersteller-/Bestell-/Identnummer 6AV6545-0CC10-0AX0
Geräteart Touch Panel TP 270 10 Zoll

Leistungsdaten

Versorgungsspannung 24 V DC; zulässiger Bereich 18 bis 30 V DC
Nennstrom 0,6 A

Schnittstellen

Schnittstellen 2 × RS 232, 1 × RS 422, 1 × RS 485 und 1 × USB Host
Speicherkartensteckplatz 1 × CompactFlash
Schnittstelle/Protokoll MPI und PROFIBUS DP

Einbau und Umgebung

Schutzart Front IP65 im eingebauten Zustand; Rückseite IP20

Maße und Gewicht

Abmessungen Front 335 × 275 mm; Einbauausschnitt 310 × 248 mm
Gewicht 4,5 kg

Weitere Angaben

Displaytyp STN-Farb-LCD mit Touchscreen und CCFL-Hinterleuchtung
Bildschirmdiagonale 10,4 Zoll
Displayauflösung 640 × 480 Pixel
Farbdarstellung 256 Farben
Bedienart Touchscreen
Betriebssystem Microsoft Windows CE
Projektierungsspeicher 2 MB
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6AV6545-0CC10-0AX0

Kontakt aufnehmen
Welche Anzeige besitzt das Siemens TP 270 6AV6545-0CC10-0AX0?

Die 10-Zoll-Ausführung besitzt ein berührungsempfindliches STN-Farbdisplay mit 10,4 Zoll aktiver Diagonale, 640 × 480 Pixeln, 256 Farben und CCFL-Hinterleuchtung.

Welche Schnittstellen sind am Siemens 6AV6545-0CC10-0AX0 vorhanden?

Das TP 270 verfügt über zwei RS-232-Anschlüsse, je eine RS-422- und RS-485-Schnittstelle, einen USB-Hostanschluss sowie einen CompactFlash-Steckplatz. MPI und PROFIBUS DP sind für die Steuerungskommunikation dokumentiert.
