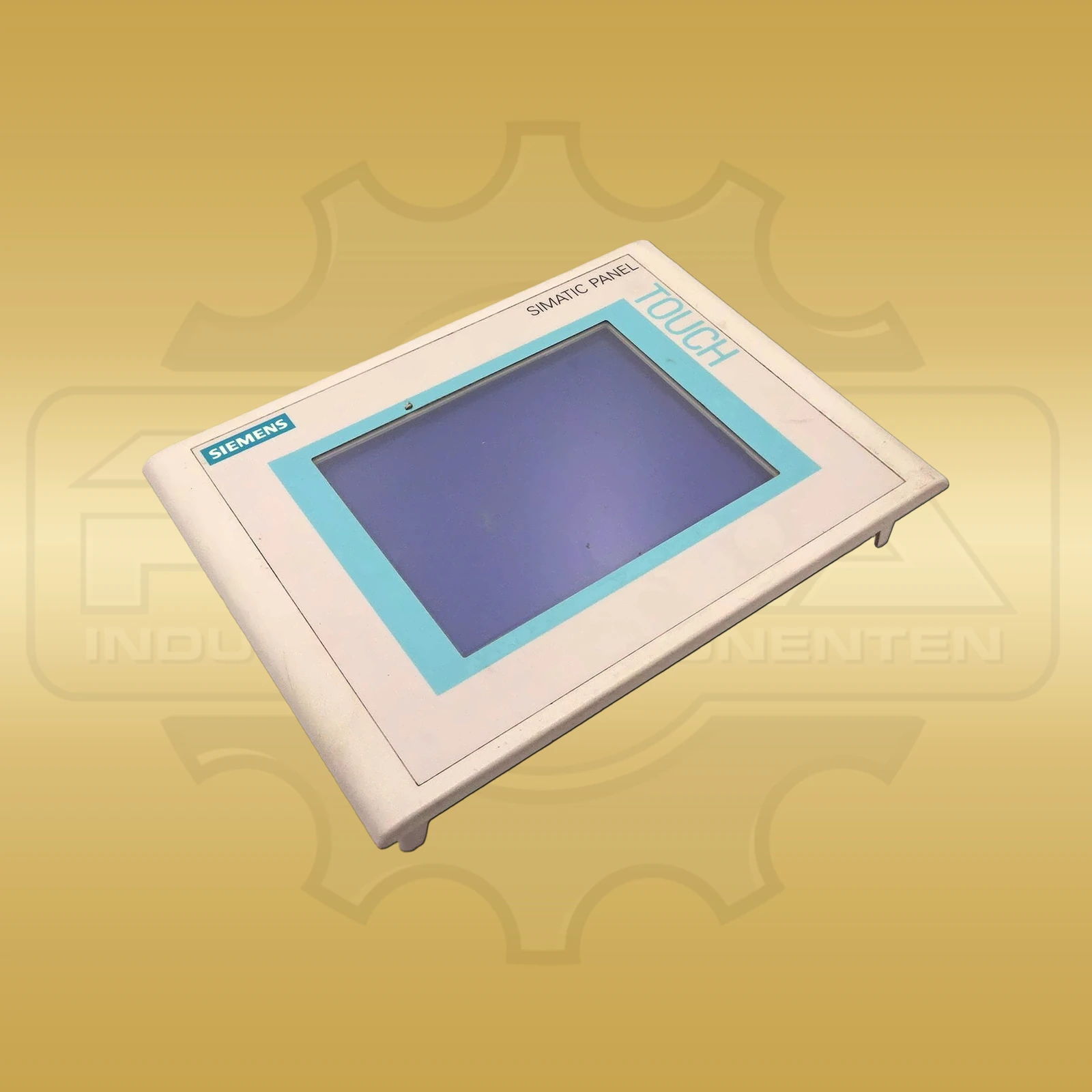

SIMATIC HMI Touch Panel TP 177A

Siemens 6AV6642-0AA11-0AX1

1.120,00 €

exkl. MwSt.

Produktzustand:
Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Lieferbar · Versand in ca. 3–5 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Ihr Ansprechpartner: Nico Hartung

Jetzt telefonisch erreichbarGerade nicht erreichbar · Rückruf möglich

Brauchen Sie das Teil eilig oder mehrere Stück? Rufen Sie mich gerne an oder schreiben Sie mir – ich prüfe Verfügbarkeit und Versand für Sie.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Die native Auflösung von 320 × 240 Pixeln prägt das Siemens 6AV6642-0AA11-0AX1. Sein 5,7-Zoll-STN-Display stellt Bedienbilder in zwei Blaustufen dar. Die Hintergrundbeleuchtung besitzt bei 25 °C eine mittlere Betriebsdauer von 50.000 Stunden. Bedient wird das SIMATIC Touch Panel TP 177A über einen analog-resistiven Touchscreen. Numerische, alphanumerische und hexadezimale Bildschirmtastaturen übernehmen die Eingabe; separate Funktions- oder Systemtasten sind nicht vorhanden. Im Inneren arbeiten ein ARM-Prozessor, Flash und RAM. Für Anwenderdaten stehen 512 kB bereit, als Betriebssystem ist Linux vorinstalliert. Projekte lassen sich ab WinCC flexible 2004 SP1 Compact erstellen; auch die Standard- und Advanced-Ausführungen werden unterstützt.

Für Meldungen sind 32 Alarmklassen und bis zu 1.000 Meldungen vorgesehen. Die integrierte Rezeptverwaltung umfasst fünf Rezepte mit jeweils bis zu 20 Datensätzen. Die Steuerungsanbindung erfolgt über MPI beziehungsweise PROFIBUS DP. Dafür besitzt das Panel je eine RS422- und RS485-Schnittstelle mit bis zu 1,5 Mbit/s. S7-200 sowie S7-300/400 und WinAC gehören zu den vorgesehenen Prozesskopplungen. Die Versorgung erfolgt mit 24 V DC im Bereich von 20,4 bis 28,8 V. Die Bemessungsstromaufnahme beträgt 0,24 A, die typische Leistungsaufnahme 6 W. Im eingebauten Zustand erreicht die Front IP65, die Rückseite IP20.

Der zulässige Betriebstemperaturbereich reicht von 0 bis 50 °C; Lagerung und Transport sind bei −20 bis 60 °C vorgesehen. Senkrechter Einbau ist mit bis zu 35 Grad Neigung ohne Fremdbelüftung möglich. Der Einbauausschnitt misst 198 × 142 mm. Das Panel misst 212 × 156 × 44 mm und wiegt unverpackt 0,75 kg.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMATIC HMI
Hersteller-/Bestell-/Identnummer 6AV6642-0AA11-0AX1
Geräteart Touch Panel TP 177A

Leistungsdaten

Versorgung 24 V DC, zulässig 20,4–28,8 V DC
Bemessungsstrom 0,24 A
Leistungsaufnahme typisch 6 W

Schnittstellen

Schnittstellen 1 × RS422, 1 × RS485
Busanbindung MPI / PROFIBUS DP, bis 1,5 Mbit/s

Einbau und Umgebung

Schutzart Front IP65, Rückseite IP20
Einbauausschnitt 198 × 142 mm

Maße und Gewicht

Abmessungen 212 × 156 × 44 mm
Gewicht 0,75 kg unverpackt

Weitere Angaben

Display 5,7 Zoll STN, 2 Blaustufen
Auflösung 320 × 240 Pixel
Bedienung analog-resistiver Touchscreen
Bildschirmtastaturen numerisch, alphanumerisch und hexadezimal
Prozessor ARM
Anwenderspeicher 512 kB
Betriebssystem Linux

Produktstatus und Exportdaten

Produktstatus (Hersteller) Lebenszyklus beendet seit 01.10.2023
Statistische Warennummer 85371098
Ursprungsland Deutschland
Ausfuhrkennzeichen (AL) N
ECCN N

Herstellerangaben zur Bestellnummer 6AV6642-0AA11-0AX1, Stand 20.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.

Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6AV6642-0AA11-0AX1

Kontakt aufnehmen
Welche Anzeige besitzt das Siemens 6AV6642-0AA11-0AX1?

Das TP 177A besitzt ein 5,7-Zoll-STN-Display mit 320 × 240 Pixeln und zwei Blaustufen.

Wie wird das TP 177A bedient und angebunden?

Die Bedienung erfolgt über einen analog-resistiven Touchscreen. Für MPI und PROFIBUS DP sind RS422- und RS485-Schnittstellen vorhanden.
