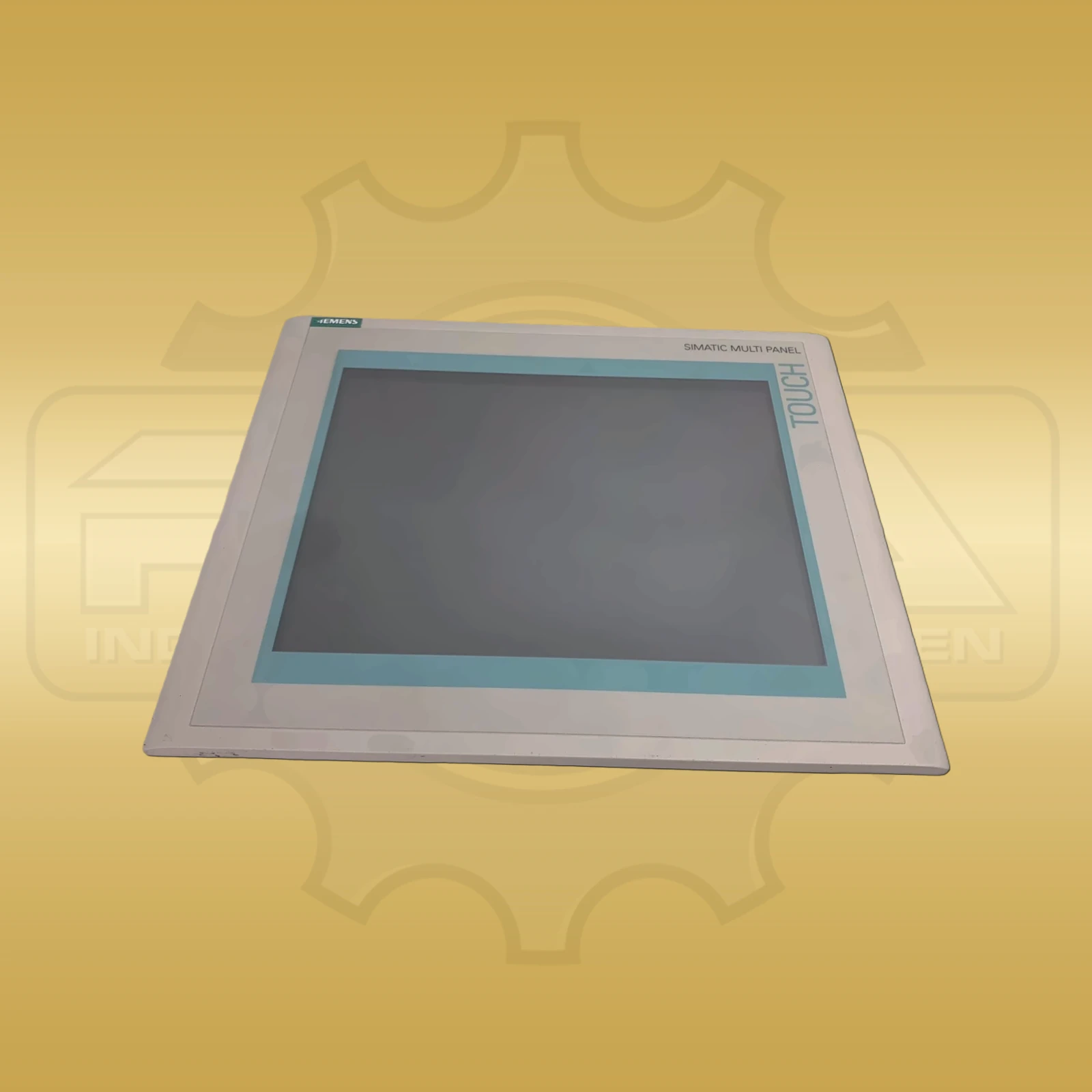

SIMATIC HMI MP 370 Multi Panel HMI mit Touchscreen

Siemens 6AV6 545-0DA10-0AX0

840,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Lieferbar · Versand in ca. 3–6 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Das Siemens 6AV6 545-0DA10-0AX0 gehört zur SIMATIC-HMI-Reihe Multi Panel MP 370. Die konkrete Ausführung besitzt ein 12,1-Zoll-TFT-Farbdisplay mit Touchbedienung. Siemens dokumentiert eine Bildauflösung von 800 × 600 Pixeln und 256 darstellbare Farben. Als Betriebssystem ist Windows CE 3.0 angegeben. Die elektrische Versorgung erfolgt mit 24 V DC; zulässig ist ein Bereich von +20,4 bis +28,8 V DC. Der Bemessungsstrom beträgt 1,15 A, die typische Leistungsaufnahme 28 W. Das Gerät verwendet Flash-/RAM-Speicher. Für Anwenderdaten nennt das Produktdatenblatt 7168 KB, ergänzt um 5689 KB Speicher für Optionen.

Eine hardwarebasierte, batteriegepufferte und synchronisierbare Uhr gehört zur dokumentierten Ausstattung. Die Kommunikationsanschlüsse umfassen TTY, zwei RS-232-Schnittstellen, RS 422, RS 485 und Ethernet über RJ45. Zusätzlich dokumentiert das Datenblatt Anschlüsse für Drucker und Barcode-Leser sowie eine optionale 3,6-V-Pufferbatterie mit einer Mindestpufferdauer von drei Jahren. Für die Projektierung führt Siemens ProTool ab Version 5.2 SP3 sowie WinCC flexible Standard ab Version 2004 auf. Als Bedien- und Servicefunktionen sind unter anderem Touch-Kalibrierung, manuelles Backup/Restore, Simulation, Geräteumschaltung und Delta-Transfer dokumentiert.

Die Gehäusefront ist 335 mm breit und 275 mm hoch; die Gesamttiefe beträgt 59 mm. Das Gewicht ohne Verpackung liegt bei 4,5 kg. Diese technischen Daten beschreiben die genaue Hardwarevariante innerhalb der MP-370-Familie. Für ihre eindeutige Identität sind die vollständige Bestellnummer, Displaygröße, Auflösung, Schnittstellenausstattung, Speichergröße, Betriebssystemstand und Gehäusemaße maßgeblich. Die Schreibweise 6AV6545-0DA10-0AX0 gibt dieselbe Bestellnummer ohne eingefügtes Leerzeichen wieder.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMATIC HMI MP 370
Hersteller-/Bestell-/Identnummer 6AV6 545-0DA10-0AX0
Geräteart Multi Panel HMI mit Touchscreen

Leistungsdaten

Versorgungsspannung 24 V DC
Zulässiger Spannungsbereich +20,4 bis +28,8 V DC
Bemessungsstrom 1,15 A
Leistungsaufnahme 28 W

Schnittstellen

Schnittstellen TTY, 2 × RS 232, RS 422, RS 485, Ethernet RJ45

Maße und Gewicht

Abmessungen 335 × 275 × 59 mm
Gewicht 4,5 kg

Weitere Angaben

Betriebssystem Windows CE 3.0
Display TFT-Farbdisplay, 256 Farben
Bildschirmdiagonale 12,1 Zoll
Auflösung 800 × 600 Pixel
Bedienelement Touchscreen
Speichertyp Flash / RAM
Nutzbarer Anwenderspeicher 7168 KB plus 5689 KB Optionsspeicher
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6AV6 545-0DA10-0AX0

Kontakt aufnehmen
Welche Anzeige besitzt das Siemens 6AV6 545-0DA10-0AX0?

Das MP 370 verwendet ein 12,1-Zoll-TFT-Farbdisplay mit 256 Farben, einer Auflösung von 800 × 600 Pixeln und Touchbedienung.

Welche Gehäusedaten sind für das MP 370 dokumentiert?

Das Siemens-Produktdatenblatt nennt 335 mm Breite, 275 mm Höhe und 59 mm Gesamttiefe. Das Gewicht ohne Verpackung beträgt 4,5 kg.
