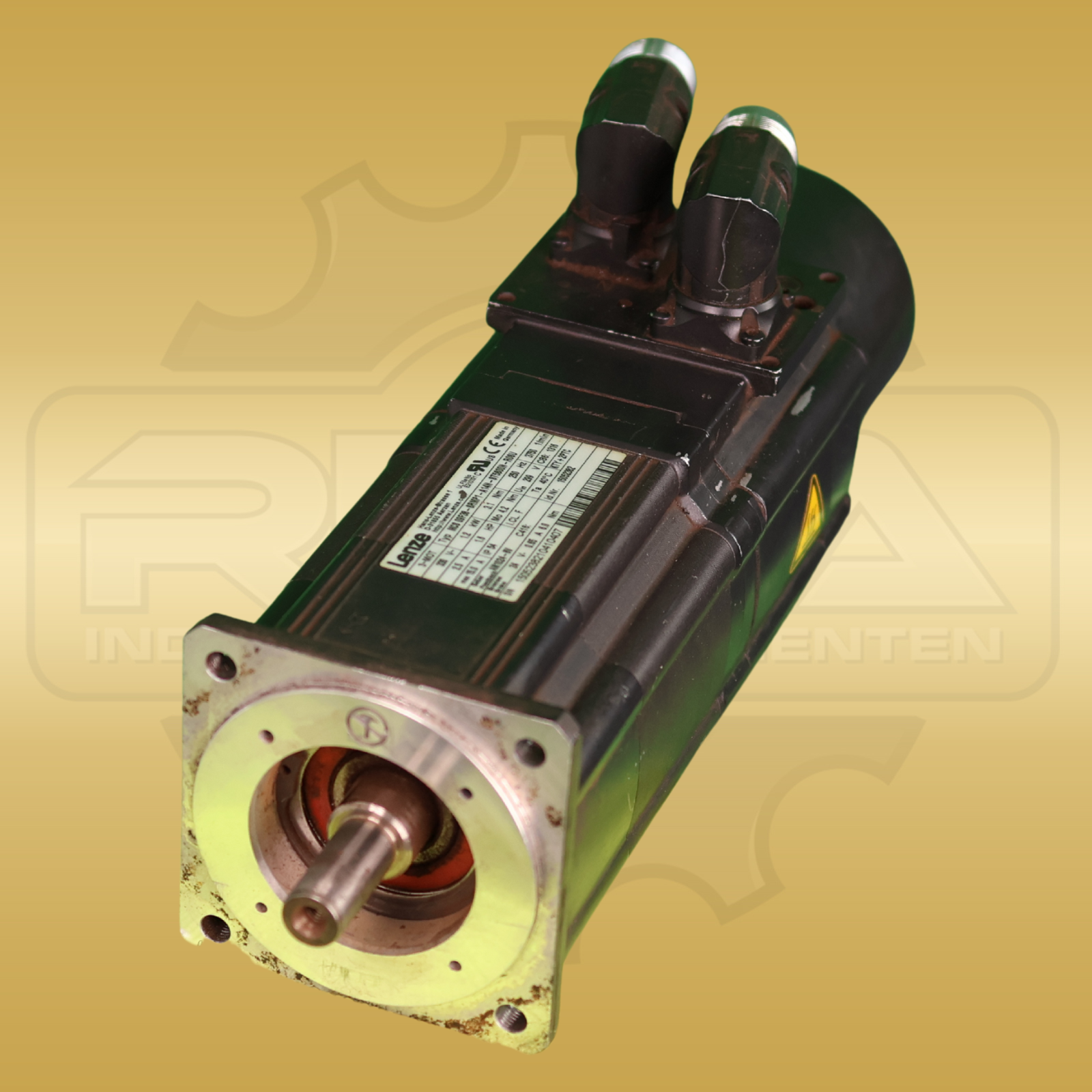

Beispielbild Lenze MCS09F38-SRMP1-A14N-ST5S00N-R0SU
670,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung

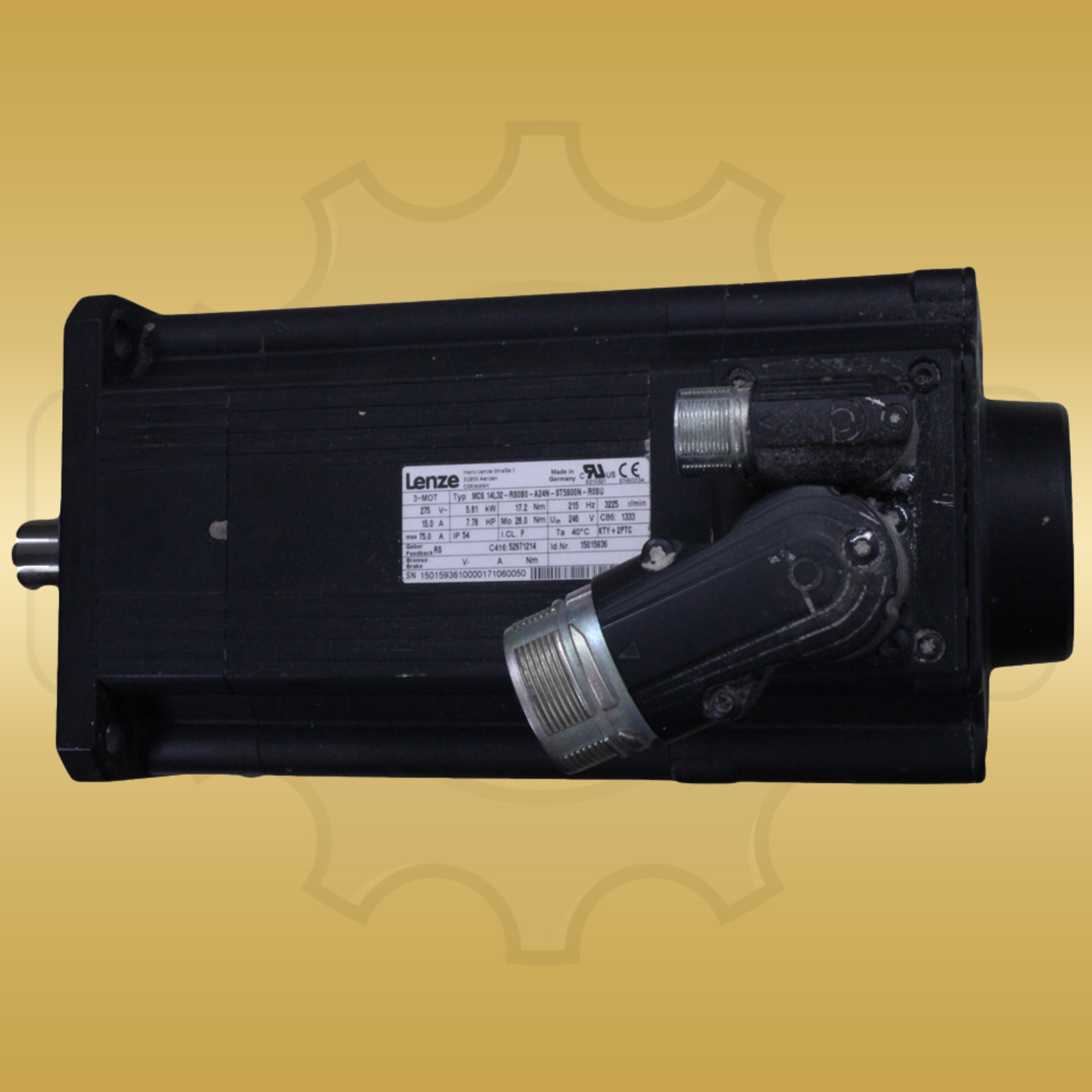

Lenze MCS14L32-RS0B0-A24N-ST5S00N-R0SU ist ein permanentmagneterregter Synchron-Servomotor der Produktreihe MCS. Die vollständige Typnummer bezeichnet die dokumentierte Ausführung mit Resolver-Rückführung, ohne Haltebremse und mit zylindrischer Welle. Die Nennleistung beträgt 5,8 kW bei 3.225 min⁻¹. Lenze nennt ein Nennmoment von 17,2 Nm und ein maximales Drehmoment von 77 Nm. Die Baugröße 14 und der vollständige Typcode grenzen diese Variante gegenüber anderen Leistungs- und Drehzahlstufen der MCS-Familie ab. Die Kennung A24N beschreibt eine Welle mit 24 mm Durchmesser und 50 mm Länge ohne Passfedernut sowie die zugehörige Standard-Flanschausführung. Als Rückmeldesystem ist ein Resolver mit einem Polpaar dokumentiert. B0 kennzeichnet die Ausführung ohne Bremse. ST steht für getrennte Rundsteckverbinder, die folgende 5 für Schutzart IP54 ohne Wellendichtring und S00 für Eigenkühlung ohne Lüfter. Diese Merkmale unterstützen die eindeutige technische Zuordnung bei Wartung, Lagerprüfung und dokumentierter Ersatzteilbeschaffung. Auch Anschluss-, Rückführungs- und Kühlungsmerkmale bleiben dadurch eindeutig dem vollständigen Typcode zugeordnet. Werte anderer MCS14-Varianten werden nicht auf diesen Motor übertragen. Die aktuelle Lenze-Motorenbroschüre führt MCS 14L32 mit 217,5 mm Höhe, 331 mm Länge und 143 mm Tiefe. In der einheitlichen Reihenfolge Breite × Höhe × Tiefe ergeben sich vollständige Außenmaße von 143 × 217,5 × 331 mm. Das in derselben Tabellenzeile angegebene Gewicht beträgt 20,8 kg. Die Angaben beziehen sich auf die vollständige MCS14L32-Motorbauform und nicht lediglich auf Welle, Flansch oder Versandverpackung. Außenmaße und Gewicht sind damit direkt der offiziellen Lenze-Variantenzeile zugeordnet.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Lenze |
|---|---|
| Produktreihe | Lenze MCS Servomotoren |
| Hersteller-/Bestell-/Identnummer | MCS14L32-RS0B0-A24N-ST5S00N-R0SU |
| Motorbaugröße | 14 |
| Motortyp | Permanentmagnet-Synchronmotor |
| Nennspannung | ca. 315 V (3-phasig) |
| Nennleistung | 5,8 kW |
| Nenndrehzahl | 3225 min⁻¹ |
| Nenndrehmoment | 17,2 Nm |
| Maximales Drehmoment | 77 Nm |
| Wellenausführung | Zylindrische Welle ohne Passfedernut, 24 × 50 mm (A24N) |
| Flanschausführung | Standard-Flanschform A/FF mit Durchgangsbohrung (A24N) |
| Rückmeldesystem | Resolver p = 1 (RS0) |
| Schutzart | IP54 ohne Wellendichtring (Code 5) |
| Kühlart | Eigenkühlung ohne Lüfter (S00) |
| Abmessungen | 143 × 217,5 × 331 mm (B × H × T) |
| Gewicht | 20,8 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Lenze GPA00-2SGCN006FN41
670,00 €
Beispielbild Lenze DSVARS100-22
Preis auf Anfrage
Beispielbild Lenze 00401423
100,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Außenmaße hat Lenze MCS14L32-RS0B0-A24N-ST5S00N-R0SU?
Die vollständigen Außenmaße betragen 143 × 217,5 × 331 mm in der Reihenfolge Breite × Höhe × Tiefe.
Wie schwer ist der Lenze MCS14L32?
Die Lenze-Motorenbroschüre nennt für MCS 14L32 ein Gewicht von 20,8 kg.
