Lenze MCS09F38-SRMP1-A14N-ST5S00N-R0SU
670,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

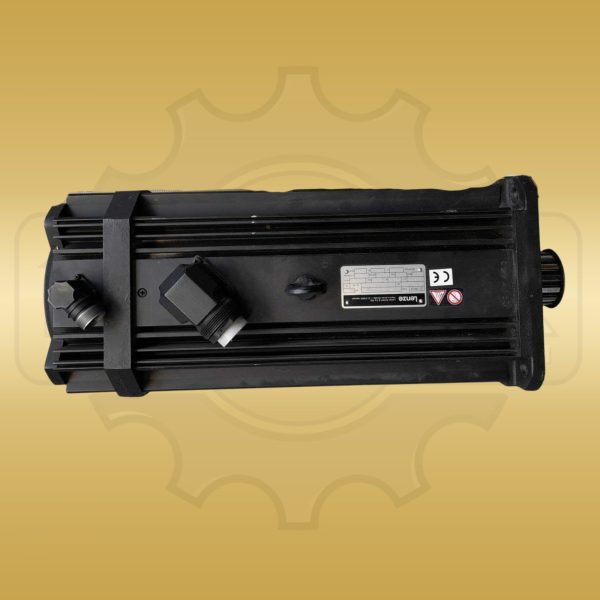

Unter der Typnummer DSVARS100-22 ist ein selbstgekühlter Asynchron-Servomotor der Lenze DSV-Baureihe erfasst. Die Baugröße 100 besitzt ein quadratisches Rippengehäuse und Resolver-Rückführung. Für die konkrete 140-Hz-Ausführung sind eine Nennleistung von 5,2 kW, eine Nenndrehzahl von 4.150 min⁻¹ und ein Nennmoment von 12 Nm angegeben. Die elektrischen Bemessungswerte betragen 330 V bei 14 A; der Leistungsfaktor ist mit 0,78 dokumentiert. Das Massenträgheitsmoment ohne Bremse und mit Resolver beträgt 72 kgcm². Der Motor ist eigengekühlt, also ohne getrennten Lüfter ausgeführt, und der Schutzart IP54 zugeordnet. Die vollständige Typzuordnung entspricht der späteren Katalogbezeichnung MDSKARS100-22: Baugröße 100, natürliche Konvektion, Resolver und Ausführung ohne Stillstandsbremse. Die Maßzeichnung nennt für diese B5-Ausführung eine Gesamtlänge von 558 mm einschließlich Wellenende. Der quadratische Grundkörper ist 192 mm breit; einschließlich des oben angeordneten Steckverbinders ergibt sich eine Gesamthöhe von 281,5 mm. Damit lauten die vollständigen Außenmaße 558 × 192 × 281,5 mm in der Reihenfolge Länge × Breite × Höhe. Das dokumentierte Motorgewicht beträgt 44,7 kg. Montage- und Anschlussfreiräume sind in diesen Außenmaßen nicht enthalten. Für die eindeutige Zuordnung sind die vollständige Typnummer, die 140-Hz-Bemessungsdaten, Resolverausführung und Baugröße gemeinsam heranzuziehen.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Lenze |
|---|---|
| Produktreihe | DSV/DFV-Baureihe |
| Hersteller-/Bestell-/Identnummer | DSVARS100-22 |
| Motortyp | Asynchron-Servomotor |
| Baugröße (Frame) | 100 |
| Nennleistung Pn | 5,2 kW |
| Nenndrehzahl nn | 4.150 min⁻¹ |
| Nennmoment Mn | 12,0 Nm |
| Nennspannung Un | 3 × 330 V |
| Nennstrom In | 14,0 A |
| Nennfrequenz fn | 140 Hz |
| Leistungsfaktor cos φ | 0,78 |
| Massenträgheitsmoment J | 72,0 kgcm² |
| Schutzart | IP54 |
| Feedback-System | Resolver |
| Kühlart | Eigenkühlung (natürliche Konvektion) |
| Abmessungen | 558 × 192 × 281,5 mm (L × B × H) |
| Gewicht | 44,7 kg |
Ähnliche Artikel
Zum Shop
Lenze 06I41-RS0B0-Z0B0-ST5S00N-R0SU
330,00 €
Lenze 09D41-RS0B0-B14N-ST5S00N-R0SU
1.000,00 €
Lenze 09D41-SKMP1-B14N-ST5S00N-R0SU
930,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Abmessungen und welches Gewicht hat Lenze DSVARS100-22?
Die vollständigen Außenmaße betragen 558 × 192 × 281,5 mm in der Reihenfolge Länge × Breite × Höhe. Das dokumentierte Motorgewicht beträgt 44,7 kg.
Welche Bemessungsdaten kennzeichnen Lenze DSVARS100-22?
Die Variante ist mit 5,2 kW, 4.150 min⁻¹, 12 Nm, 330 V, 14 A und 140 Hz dokumentiert; als Rückführung dient ein Resolver.
