Lenze GPA00-2SGCN006FN41
670,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

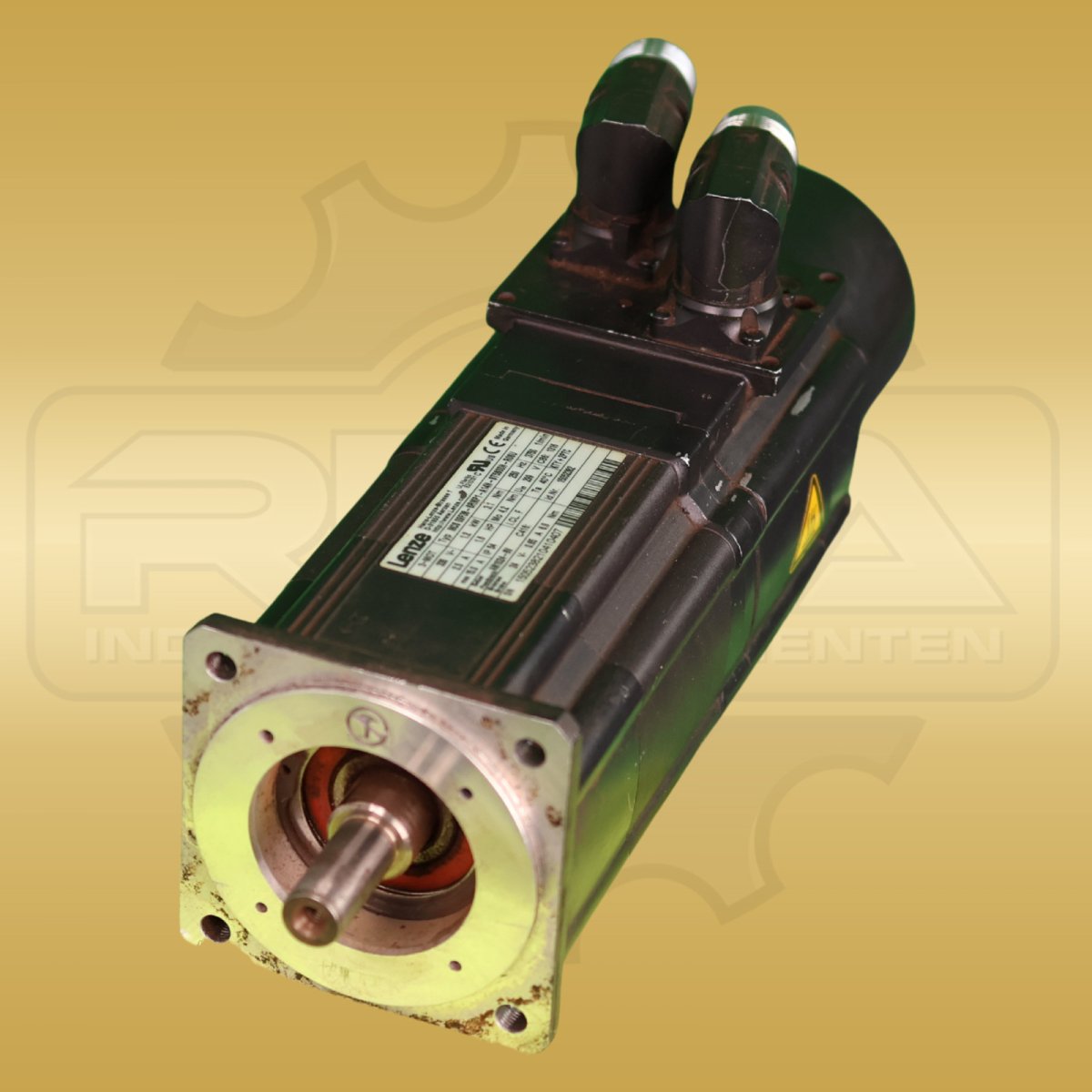

Lenze MCS09F38-SRMP1-A14N-ST5S00N-R0SU bezeichnet einen selbstgekühlten Synchron-Servomotor der Baureihe MCS09. Der vollständige Typenschlüssel ordnet die Ausführung der Motorgröße 09F, der Nenndrehzahlklasse 3750 min⁻¹ und der 400-V-Wicklung zu. Die Nenndaten umfassen 1,2 kW Leistung, 3,1 Nm Drehmoment, 2,5 A Strom und 330 V Motorspannung bei 250 Hz. Für den Stillstand sind 4,2 Nm angegeben; das maximale Drehmoment beträgt 15 Nm. Der Code SRM kennzeichnet einen Multiturn-SinCos-Absolutwertgeber mit Hiperface-Schnittstelle und 1024 Perioden pro Umdrehung. P1 steht für die integrierte Permanentmagnet-Haltebremse mit 24 V DC. A14N beschreibt den Standardflansch Form A beziehungsweise FF100, eine Welle mit 14 mm Durchmesser und 30 mm Länge ohne Passfeder sowie die normale Schwingstärke. Der Anschlusscode ST bezeichnet getrennte Rundsteckverbinder für Leistung und Bremse sowie für Geber und Temperatursensor. Die Schutzart ist IP54; die Kühlung erfolgt ohne Fremdlüfter. Der Lenze-Maßplan weist für MCS09F mit SRM-Geber und P1-Bremse 304 mm vom Flansch bis zur Rückseite sowie 30 mm Wellenlänge aus. Zusammen mit 120 mm Flanschbreite und 150 mm maximaler Höhe einschließlich Steckverbindern ergeben sich vollständige Außenmaße von 120 × 150 × 334 mm. Der Basismotor ist mit 5,20 kg ohne Bremse dokumentiert, die P1-Bremse mit 0,80 kg. Da für den größeren Multiturn-Geber kein separater Massenwert vorliegt, wird das Gesamtgewicht konservativ als ca. 6,3 kg ausgewiesen.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Lenze |
|---|---|
| Produktreihe | Lenze MCS Synchronous Servo Motors |
| Hersteller-/Bestell-/Identnummer | MCS09F38-SRMP1-A14N-ST5S00N-R0SU |
| Motortyp | Permanentmagneterregter Synchron-Servomotor |
| Nennleistung | 1,2 kW |
| Nennspannung | 330 V |
| Nennstrom | 2,5 A |
| Nenndrehzahl | 3750 min⁻¹ |
| Nenndrehmoment | 3,1 Nm |
| Stillstandsmoment (Mo) | 4,2 Nm |
| Frequenz | 250 Hz |
| Drehgeber | SinCos-Absolutwertgeber, Multiturn, Hiperface AM1024-8V-H (SRM) |
| Flansch und Welle | Standardflansch Form A / FF100, Welle 14 × 30 mm ohne Passfeder (A14N) |
| Haltebremse | Permanentmagnet-Haltebremse P1, 24 V DC |
| Schutzart | IP54 |
| Kühlart | Natürliche Konvektion (IC 410) |
| Abmessungen | 120 × 150 × 334 mm (B × H × L, einschließlich Welle und Steckverbinder) |
| Gewicht | ca. 6,3 kg |
Ähnliche Artikel
Zum Shop
Lenze 06I41-RS0B0-Z0B0-ST5S00N-R0SU
330,00 €
Lenze 09D41-RS0B0-B14N-ST5S00N-R0SU
1.000,00 €
Lenze 09D41-SKMP1-B14N-ST5S00N-R0SU
930,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Abmessungen und welches Gewicht hat Lenze MCS09F38-SRMP1-A14N-ST5S00N-R0SU?
Die vollständigen Außenmaße einschließlich Welle und Steckverbinder betragen 120 × 150 × 334 mm in der Reihenfolge Breite × Höhe × Länge. Das produktspezifisch geschätzte Gesamtgewicht beträgt ca. 6,3 kg.
Welche Geber- und Bremsausführung bezeichnet SRMP1?
SRM kennzeichnet einen Multiturn-SinCos-Absolutwertgeber mit Hiperface-Schnittstelle; P1 bezeichnet eine 24-V-Permanentmagnet-Haltebremse.
