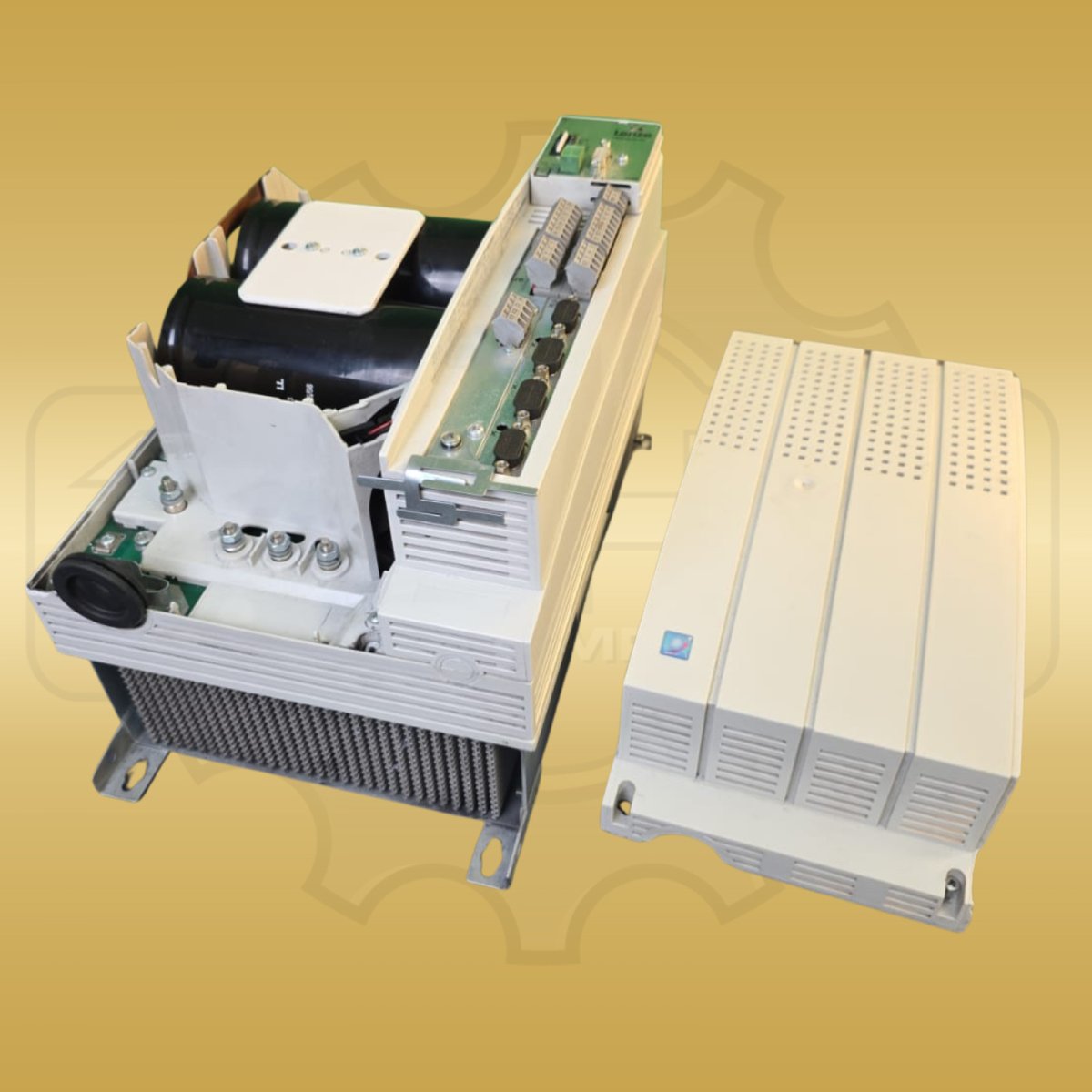

Lenze EVS9328-ESV004
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Lenze EVS9329-ES ist die ES-Ausführung der Baugröße 9329 innerhalb der Servo-Umrichterfamilie 9300. Bei 400 V ist sie der Motorleistungsklasse 30 kW zugeordnet. Ihr Bemessungsausgangsstrom beträgt unter diesen Netzbedingungen 59 A bei 8 kHz Schaltfrequenz und 38 A bei 16 kHz. Die Unterscheidung zwischen den Schaltfrequenzen gehört zur elektrischen Auslegung des Gerätetyps. Die ES-Funktionsserie umfasst ein elektronisches Getriebe, das mehrere Antriebe über eine digitale Frequenzkopplung verbindet. Ein einstellbarer Getriebefaktor legt das Bewegungsverhältnis zwischen Führung und Folgeachse fest. Im Umrichter werden diese Führungsinformationen mit den Rückführsignalen des Motors verarbeitet. Ein Resolveranschluss und ein separater Encodereingang ermöglichen unterschiedliche Arten der Bewegungsrückmeldung. Zum Multi-Encodereingang gehören SinCos- und TTL-Inkrementalgeber sowie SinCos-Absolutwertgeber mit Hiperface-Schnittstelle. Die digitalen Frequenzanschlüsse übernehmen die Verbindung der gekoppelten Antriebe. CAN steht daneben als digitaler Systembus zur Verfügung. Die analogen Steueranschlüsse umfassen zwei Eingänge und zwei Ausgänge mit einem Spannungsbereich von ±10 V. Einer der analogen Eingänge kann alternativ auf 0–20 mA eingestellt werden. Sechs digitale Eingänge, darunter die Reglerfreigabe, und vier digitale Ausgänge ergänzen die Verarbeitung der Steuerinformationen. Die Motor-Temperatursignale von PTC und Thermokontakt werden separat angeschlossen. Der Netzanschluss benötigt eine dreiphasige Versorgung innerhalb von 320 bis 528 V AC und eine Netzfrequenz zwischen 45 und 65 Hz. Gerätefunktion, Baugröße und Schaltfrequenz bilden damit getrennte Merkmale dieser vollständigen Typnummer. Die digitalen Ausgänge besitzen einen Laststrom von jeweils 50 mA. Die Anschlüsse sind als steckbare Steuerklemmen ausgeführt.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Lenze |
|---|---|
| Produktreihe | 9300 |
| Hersteller-/Bestell-/Identnummer | EVS9329-ES |
| Funktionsausführung | Servo Inverter mit elektronischem Getriebe |
| Typische Motorleistung bei 400 V | 30 kW (4-poliger Asynchronmotor) |
| Netzspannungsbereich | 3/PE AC 320–528 V |
| Netzfrequenz | 45–65 Hz |
| Bemessungsausgangsstrom bei 8 kHz | 59 A (400 V) |
| Bemessungsausgangsstrom bei 16 kHz | 38 A (400 V) |
| Analoge Eingänge | 2; ±10 V, davon 1 auf 0–20 mA umschaltbar |
| Analoge Ausgänge | 2; ±10 V |
| Digitale Eingänge | 6 (Reglerfreigabe und 5 frei belegbare Eingänge) |
| Digitale Ausgänge | 4; jeweils 50 mA |
| Resolveranschluss | 9-poliger Sub-D-Anschluss |
| Encodereingang | SinCos/TTL-Inkrementalgeber; SinCos-Absolutwertgeber mit Hiperface |
| Systembus | CAN |
| Abmessungen | 250 × 402 × 250 mm (B × H × T) |
| Gewicht | 15,0 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Funktionsausführung hat Lenze EVS9329-ES?
Die Funktionsausführung ist Servo Inverter mit elektronischem Getriebe.
Welcher Ausgangsstrom gilt für Lenze EVS9329-ES?
Bei 400 V beträgt der Bemessungsausgangsstrom 59 A mit 8 kHz Schaltfrequenz und 38 A mit 16 kHz.
