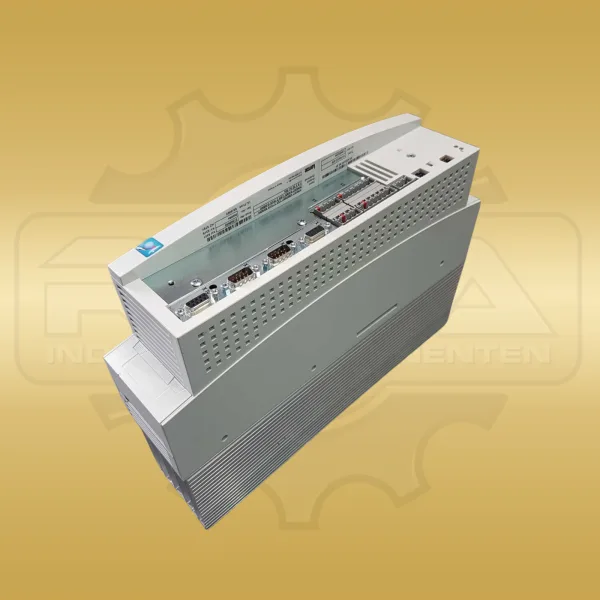

Lenze EVS9322-ES
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Das elektronische Getriebe des Lenze EVS9322-ES verknüpft die Bewegung einer Antriebsachse mit einem digitalen Führungssignal. Über einstellbare Getriebefaktoren entsteht ein festgelegtes Verhältnis zwischen Führungs- und Folgebewegung. Innerhalb der Baureihe 9300 gehört dieser Typ zur Funktionsserie Servo Inverter. Seine Baugröße 9322 ist bei einer Versorgung mit 400 V der Motorleistungsklasse 0,75 kW zugeordnet. Die ES-Ausführung umfasst die Regelung des Antriebs und die Verarbeitung der zugehörigen Rückführsignale. Ein Resolveranschluss und ein separater Encodereingang erfassen die Motorbewegung. Der Multi-Encodereingang unterstützt SinCos- und TTL-Inkrementalgeber sowie SinCos-Absolutwertgeber mit Hiperface-Schnittstelle. Die digitale Frequenzverbindung ist neben der Geberrückführung eine eigene Signalverbindung für die Kopplung mehrerer Antriebe. Die Steuerklemmen stellen zwei analoge Eingänge, zwei analoge Ausgänge, sechs digitale Eingänge und vier digitale Ausgänge bereit. Unter den digitalen Eingängen befinden sich die Reglerfreigabe und fünf frei belegbare Eingänge. Die analogen Eingänge verarbeiten ±10 V, wobei ein Eingang auf 0–20 mA umschaltbar ist. CAN ergänzt diese Ein- und Ausgänge als Systembus. Der Bemessungsausgangsstrom des EVS9322-ES beträgt bei 400 V und 8 kHz Schaltfrequenz 2,5 A. Bei 16 kHz liegt er bei 1,8 A; die Schaltfrequenz ist deshalb Bestandteil der Stromspezifikation. Für den Netzanschluss gilt ein Bereich von 320 bis 528 V AC bei dreiphasiger Versorgung und 45 bis 65 Hz. Das Gehäuse misst 78 × 350 × 250 mm in der Reihenfolge Breite, Höhe und Tiefe. Die Leistungs- und Anschlussdaten beziehen sich auf diese Baugröße der ES-Funktionsserie.

Lenze EVS9322-ES Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Lenze
Produktreihe 9300
Hersteller-/Bestell-/Identnummer EVS9322-ES
Funktionsausführung Servo Inverter mit elektronischem Getriebe
Typische Motorleistung bei 400 V 0,75 kW (4-poliger Asynchronmotor)
Netzspannungsbereich 3/PE AC 320–528 V
Netzfrequenz 45–65 Hz
Bemessungsausgangsstrom bei 8 kHz 2,5 A (400 V)
Bemessungsausgangsstrom bei 16 kHz 1,8 A (400 V)
Analoge Eingänge 2; ±10 V, davon 1 auf 0–20 mA umschaltbar
Analoge Ausgänge 2; ±10 V
Digitale Eingänge 6 (Reglerfreigabe und 5 frei belegbare Eingänge)
Digitale Ausgänge 4; jeweils 50 mA
Resolveranschluss 9-poliger Sub-D-Anschluss
Encodereingang SinCos/TTL-Inkrementalgeber; SinCos-Absolutwertgeber mit Hiperface
Systembus CAN
Abmessungen 78 × 350 × 250 mm (B × H × T)
Gewicht 3,5 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Funktionsausführung hat Lenze EVS9322-ES?

Die Funktionsausführung ist Servo Inverter mit elektronischem Getriebe.

Welcher Ausgangsstrom gilt für Lenze EVS9322-ES?

Bei 400 V beträgt der Bemessungsausgangsstrom 2,5 A mit 8 kHz Schaltfrequenz und 1,8 A mit 16 kHz.
