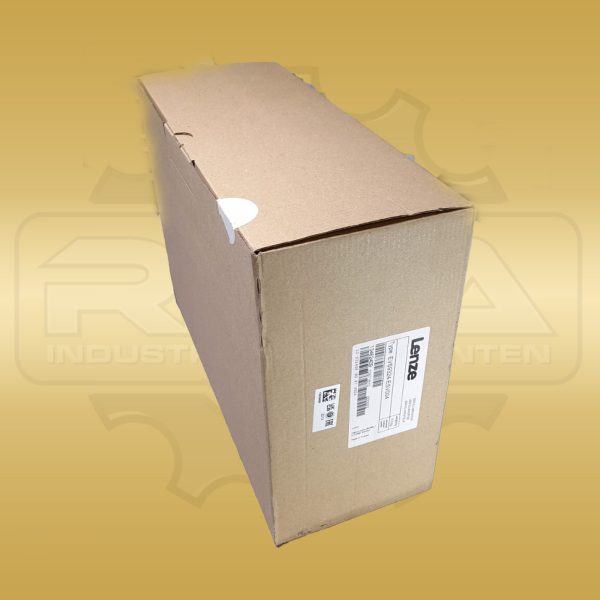

Lenze EVS9324-ESV004
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Lenze EVS9324-ESV004 ist ein Servo Inverter der Serie 9300 in der V004-Ausführung. Die Zusatzkennung bezeichnet die Funktion Sicherer Stillstand. Die ES-Funktionsserie besitzt ein elektronisches Getriebe zur digitalen Kopplung von Führungs- und Folgeantrieb. Ein einstellbarer Getriebefaktor legt das Verhältnis der beiden Bewegungen fest. Die Baugröße 9324 ist bei 400 V der Motorleistungsklasse 3 kW für einen vierpoligen Asynchronmotor zugeordnet. Der Bemessungsausgangsstrom beträgt 7 A bei 8 kHz Schaltfrequenz. Mit 16 kHz beträgt der entsprechende Wert 5,2 A. Die Netzversorgung erfolgt dreiphasig mit 320 bis 528 V AC bei 45 bis 65 Hz. Die Bewegung des angeschlossenen Motors wird über einen Resolver oder einen Encoder zurückgeführt. Ein separater Multi-Encodereingang verarbeitet SinCos- und TTL-Inkrementalgeber sowie SinCos-Absolutwertgeber mit Hiperface-Schnittstelle. Resolver, Encoder und digitale Frequenzkopplung sind als neunpolige Sub-D-Verbindungen ausgeführt. PTC-Signale und Thermokontakte des Motors liegen an separaten Klemmen. Zwei analoge Eingänge mit ±10 V und zwei analoge Ausgänge ergänzen die Bewegungs- und Steuerinformationen. Einer der analogen Eingänge kann auf einen Strombereich von 0–20 mA umgeschaltet werden. Die sechs digitalen Eingänge umfassen die Reglerfreigabe und fünf frei belegbare Signale. Vier digitale Ausgänge stehen zur Ausgabe von Steuerinformationen bereit. CAN ergänzt die Anschlüsse als Systembus. Das Gehäuse misst 97 × 350 × 250 mm in der Reihenfolge Breite, Höhe und Tiefe. Die Funktionsserie ES und die Zusatzvariante V004 bleiben als getrennte Bestandteile der vollständigen Typnummer erkennbar.

Lenze EVS9324-ESV004 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Lenze
Produktreihe 9300
Hersteller-/Bestell-/Identnummer EVS9324-ESV004
Funktionsausführung Servo Inverter mit elektronischem Getriebe
Typische Motorleistung bei 400 V 3 kW (4-poliger Asynchronmotor)
Netzspannungsbereich 3/PE AC 320–528 V
Netzfrequenz 45–65 Hz
Bemessungsausgangsstrom bei 8 kHz 7 A (400 V)
Bemessungsausgangsstrom bei 16 kHz 5,2 A (400 V)
Analoge Eingänge 2; ±10 V, davon 1 auf 0–20 mA umschaltbar
Analoge Ausgänge 2; ±10 V
Digitale Eingänge 6 (Reglerfreigabe und 5 frei belegbare Eingänge)
Digitale Ausgänge 4; jeweils 50 mA
Resolveranschluss 9-poliger Sub-D-Anschluss
Encodereingang SinCos/TTL-Inkrementalgeber; SinCos-Absolutwertgeber mit Hiperface
Systembus CAN
Zusatzvariante V004 – Sicherer Stillstand
Abmessungen 97 × 350 × 250 mm (B × H × T)
Gewicht 5,0 kg
