Lenze EVS9322-EI

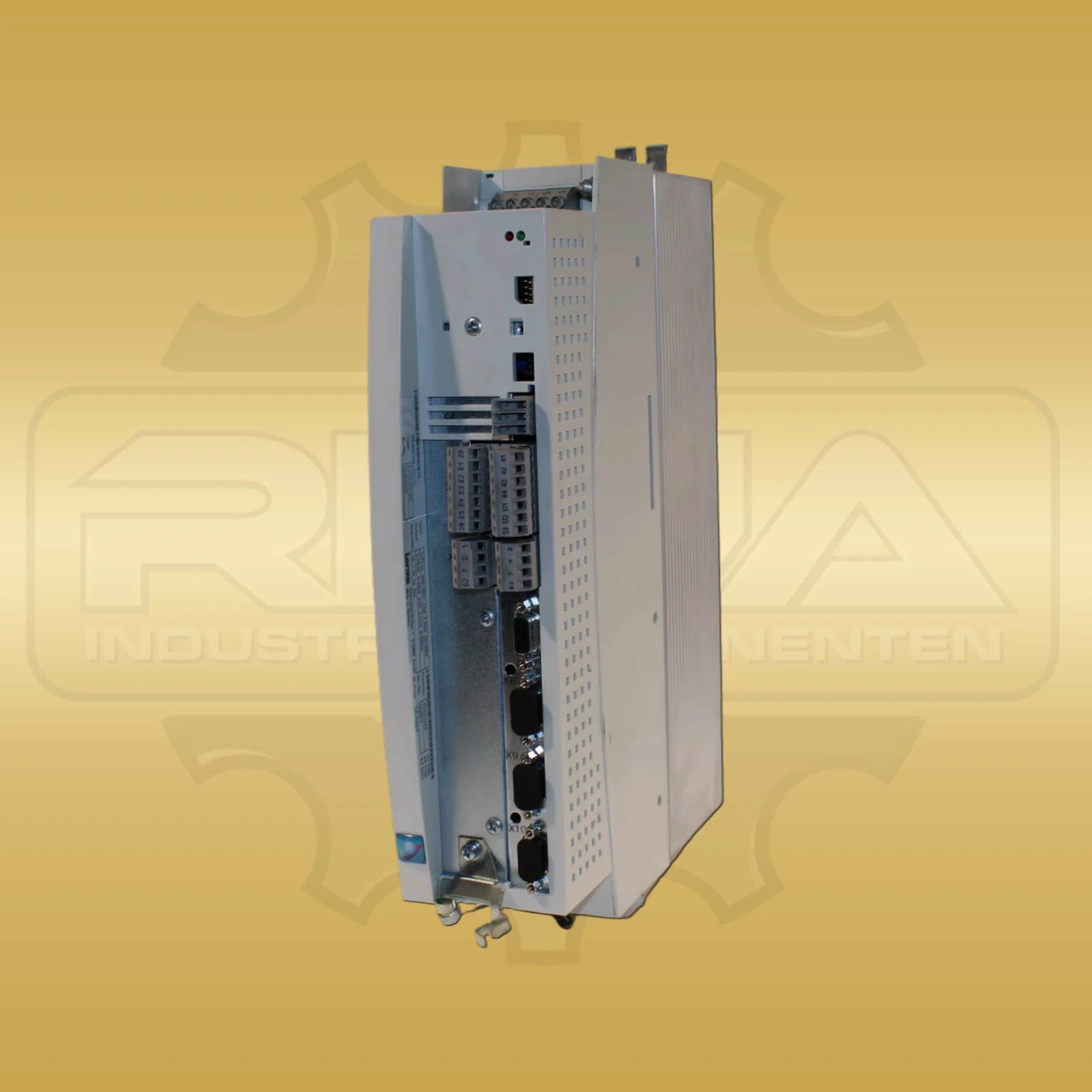

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Der Lenze EVS9322-EI gehört zur Baureihe Global Drive 9300 und kombiniert einen Servoumrichter mit integrierter Servo-PLC-Funktion. Die exakte Typnummer bezeichnet die Leistungsstufe 9322 in der EI-Ausführung. Lenze dokumentiert einen dreiphasigen Netzspannungsbereich von 320 bis 528 V bei 45 bis 65 Hz. Alternativ ist eine Gleichspannungsversorgung von 460 bis 740 V vorgesehen. Für den Betrieb an 3 AC 400 V nennt die Datentabelle eine Motorleistung von 0,75 kW für einen vierpoligen Asynchronmotor. Der Ausgangsstrom beträgt 2,5 A bei 8 kHz Schaltfrequenz und 1,8 A bei 16 kHz. Die zugehörige Ausgangsleistung liegt bei 1,7 kVA. Bei 480 V bleibt die dokumentierte Motorleistung bei 0,75 kW; die Ausgangsleistung steigt auf 2,1 kVA. Als maximalen Ausgangsstrom weist Lenze 3,8 A bei 8 kHz und 2,7 A bei 16 kHz aus. Der Netzstrom bei 400 V beträgt 2,5 A. Für die Verlustleistung der Baugröße 9322 werden 110 W angegeben. Oberhalb von 40 °C bis 50 °C Umgebungstemperatur gilt eine Leistungsreduzierung von 2 % je Kelvin. Für Aufstellhöhen zwischen 1000 und 4000 m ist eine Reduzierung von 5 % je 1000 m dokumentiert. Die Daten zeigen zugleich, dass Schaltfrequenz und Versorgungsspannung bei der technischen Auslegung getrennt berücksichtigt werden müssen. Die kompakten Außenmaße betragen 78 mm Breite, 350 mm Höhe und 250 mm Tiefe; das Gerätegewicht liegt bei 3,5 kg. Die genaue Kombination aus Typnummer, EI-Funktionsvariante, Netzbereich und Leistungsstufe ist für die eindeutige Zuordnung innerhalb der umfangreichen 9300-Familie entscheidend.

Lenze EVS9322-EI Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Lenze
Produktreihe Global Drive 9300
Hersteller-/Bestell-/Identnummer EVS9322-EI
Geräteart Servo-PLC-Regler / Servoumrichter
Netzspannung 3 AC 320–528 V
Netzfrequenz 45–65 Hz
Alternative DC-Versorgung 460–740 V DC
Motorleistung 0,75 kW bei 400/480 V
Ausgangsstrom bei 8 kHz 2,5 A
Ausgangsstrom bei 16 kHz 1,8 A
Ausgangsleistung bei 400 V 1,7 kVA
Ausgangsleistung bei 480 V 2,1 kVA
Maximaler Ausgangsstrom 3,8 A bei 8 kHz; 2,7 A bei 16 kHz
Netzstrom bei 400 V 2,5 A
Verlustleistung 110 W
Temperatur-Derating 2 %/K bei 40–50 °C
Höhen-Derating 5 % je 1000 m bei 1000–4000 m
Abmessungen 78 × 350 × 250 mm (B × H × T)
Gewicht 3,5 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Leistungsdaten hat der Lenze EVS9322-EI?

Lenze dokumentiert für die Leistungsstufe 9322 eine Motorleistung von 0,75 kW. Der Ausgangsstrom beträgt 2,5 A bei 8 kHz und 1,8 A bei 16 kHz Schaltfrequenz.

Welche Abmessungen und welches Gewicht hat der EVS9322-EI?

Die Lenze-Datentabelle nennt 78 mm Breite, 350 mm Höhe und 250 mm Tiefe. Das Gerätegewicht beträgt 3,5 kg.

Was gilt, wenn ein Artikel innerhalb von 14 Tagen einen Defekt zeigt?

Für die Zustandskategorien „Gebraucht, aus Anlagenrückbau“ und „Neu, Lagerware“ gilt das vertragliche 14-tägige Rückgaberecht bei Defekt. Der Defekt muss innerhalb von 14 Kalendertagen nach Ablieferung auftreten und innerhalb derselben Frist in Textform gemeldet werden.

Voraussetzungen sind insbesondere ein vollständig unbeschädigtes REHA-Manipulationssiegel und unsere RMA-Freigabe vor der Rücksendung. Bei einem berechtigten Fall entscheiden wir zwischen Ersatzlieferung und Kaufpreiserstattung. Details in § 11 AGB.

Welche Versandarten und Lieferzeiten sind möglich?

Versandart, Versandkosten und voraussichtliche Lieferzeit werden für den konkreten Auftrag bestätigt. Je nach Artikel, Versandziel und Dringlichkeit prüfen wir Paket-, Express- oder Speditionsversand sowie eine Abholung.

Ein Liefertermin ist nur verbindlich, wenn wir ihn ausdrücklich als verbindlich bestätigen.

Welche Zahlungsarten gelten?

Es gelten die im Angebot, Bestellvorgang oder in der Auftragsbestätigung genannten Zahlungsbedingungen. Je nach Auftrag und Kunde erfolgt die Zahlung per Vorkasse oder auf Rechnung.

Für Neukunden sowie Lieferungen nach Österreich und in die Schweiz ist grundsätzlich Vorkasse vorgesehen, sofern wir keine andere Zahlungsart bestätigen.

Kann ich einen falsch bestellten oder nicht kompatiblen Artikel zurückgeben?

Nein. Für B2B-Kunden besteht kein allgemeines Rückgabe-, Umtausch-, Stornierungs- oder Widerrufsrecht. Fehl- und Doppelbestellungen sowie mangelnde Eignung oder Kompatibilität mit der Kundenanlage sind nicht vom 14-tägigen Rückgaberecht bei Defekt erfasst. Details in § 12 AGB.

Sind individuelle Preise bei mehreren Artikeln möglich?

Sie können für mehrere Artikel oder größere Mengen ein individuelles Angebot anfragen. Wir prüfen anschließend Verfügbarkeit und Preis für den konkreten Bedarf; ein Anspruch auf einen Mengenrabatt besteht nicht. Schnelle Anfrage öffnen.

Kauft REHA-Industriekomponenten auch Industrie-Ersatzteile an?

Ja, Sie können uns Komponenten aus der Automatisierungs- und Antriebstechnik zum Ankauf anbieten. Senden Sie uns dafür möglichst vollständige Typnummern, Mengen, Zustandsangaben und Fotos.

Nach der Prüfung teilen wir Ihnen mit, ob und zu welchen Konditionen ein Ankauf möglich ist. Mehr zum Ankauf.
