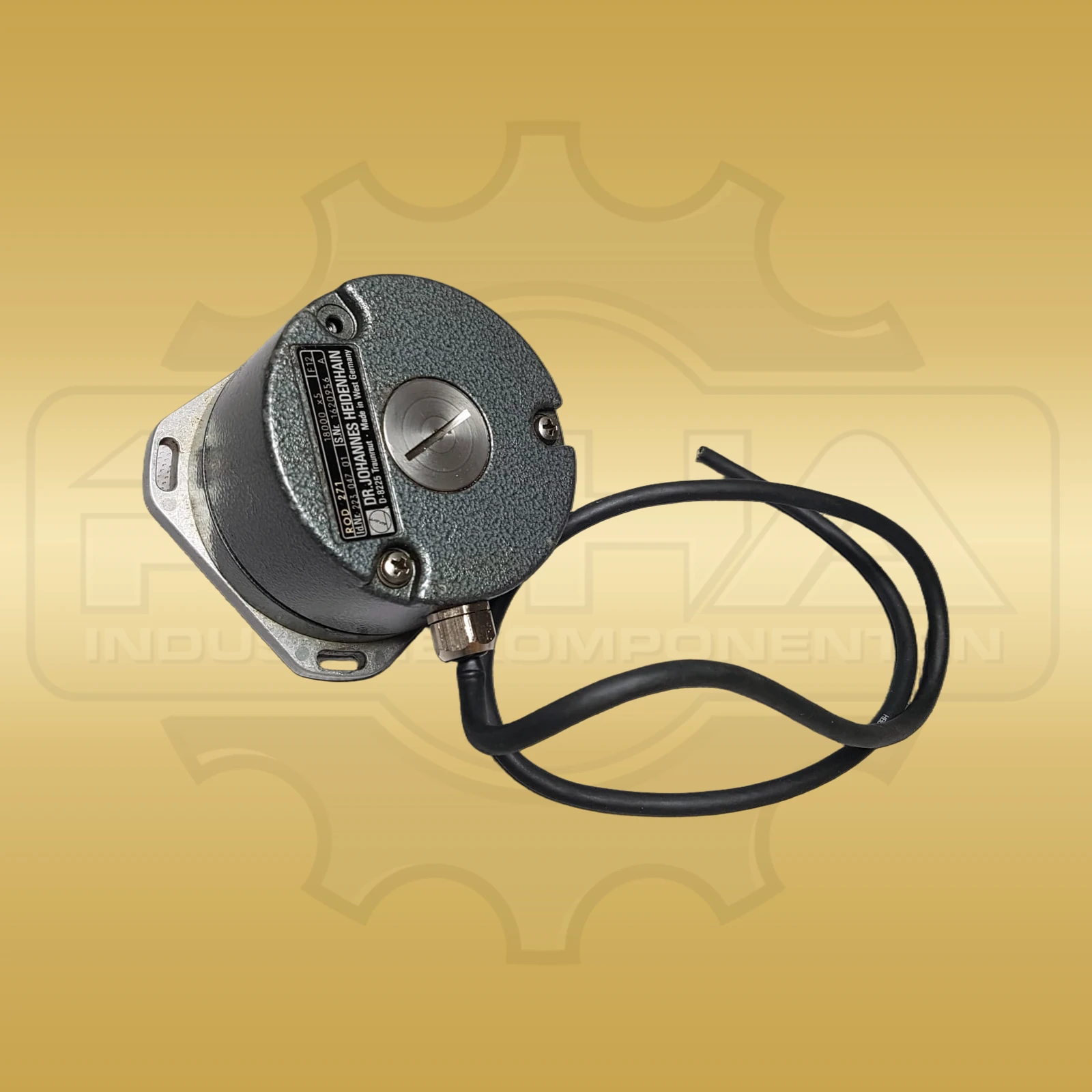

Heidenhain 223047-01
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
2500 Striche pro Umdrehung bilden die inkrementale Teilung des Heidenhain ROD-320-2500-H5. Der Drehgeber gehört zur Produktreihe ROD 320 und gibt Rechtecksignale mit TTL-Pegeln aus. Seine vollständige Herstellerkennung verbindet Reihenbezeichnung, Strichzahl und die Ausführung H5 zu einer eindeutigen öffentlichen Identität. Die Strichzahl bezeichnet dabei die dokumentierte Auflösung des konkreten Geräts, während die TTL-Angabe dessen elektrische Signalart eindeutig und separat abgrenzt. Die mechanische Konstruktion umfasst ein eigenständiges Lager und eine Befestigung über Drahtbügel. Als Wellenform ist ein Innenkonus im Verhältnis 1:10 ausgeführt. Diese beiden Merkmale beschreiben Montage und Wellenanbindung getrennt von der elektrischen Signalform. Für den Anschluss besitzt der Geber eine 17-polige Flanschdose mit Stiften. Die dokumentierte Kabellänge beträgt 0,21 m. Der Gehäusedurchmesser liegt bei 87 mm, während die Gehäuselänge mit 57 ±0,3 mm angegeben ist. Daraus ergibt sich ein belegter Gehäuseumschlag von 87 × 87 × 57 mm. Beim konkreten Auftrag wird der Versand aus Deutschland gemeinsam mit diesen kompakten mechanischen Gerätedaten erfasst. Das Nettogewicht beträgt 0,21 kg. Die Schutzart IP50 ergänzt das Variantenprofil des ROD-320-Drehgebers. Strichzahl und TTL-Rechtecksignale beschreiben die Signalseite; Innenkonus, Drahtbügelbefestigung, Gehäusedurchmesser und Länge bilden dagegen die mechanische Seite ab. Die Anschlussausführung mit 17 Kontakten bleibt als eigener Kennwert erhalten. So sind Messprinzip, Auflösung, Wellengeometrie, Befestigung, Anschluss und Außenmaße jeweils separat ausgewiesen. Der Produktabgleich stützt sich damit auf die vollständige Kennung ROD-320-2500-H5 und die zugehörigen elektrischen sowie mechanischen Fakten.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | ROD 320 |
| Hersteller-/Bestell-/Identnummer | ROD-320-2500-H5 |
| Geräteart | inkrementaler Drehgeber |
| Strichzahl | 2500 |
| Ausgangssignale | Rechtecksignale mit TTL-Pegeln |
| Bauform | Drehgeber mit Eigenlagerung für Drahtbügelbefestigung |
| Welle | Innenkonus 1:10 |
| Gehäusedurchmesser | 87 mm |
| Gehäuselänge | 57 ±0,3 mm |
| Elektrischer Anschluss | Flanschdose, Stift, 17-polig |
| Kabellänge | 0,21 m |
| Schutzart | IP50 |
| Abmessungen | 87 × 87 × 57 mm (Gehäuseumschlag; Ø 87 × 57 mm) |
| Gewicht | 0,21 kg netto |
