Produktbeschreibung

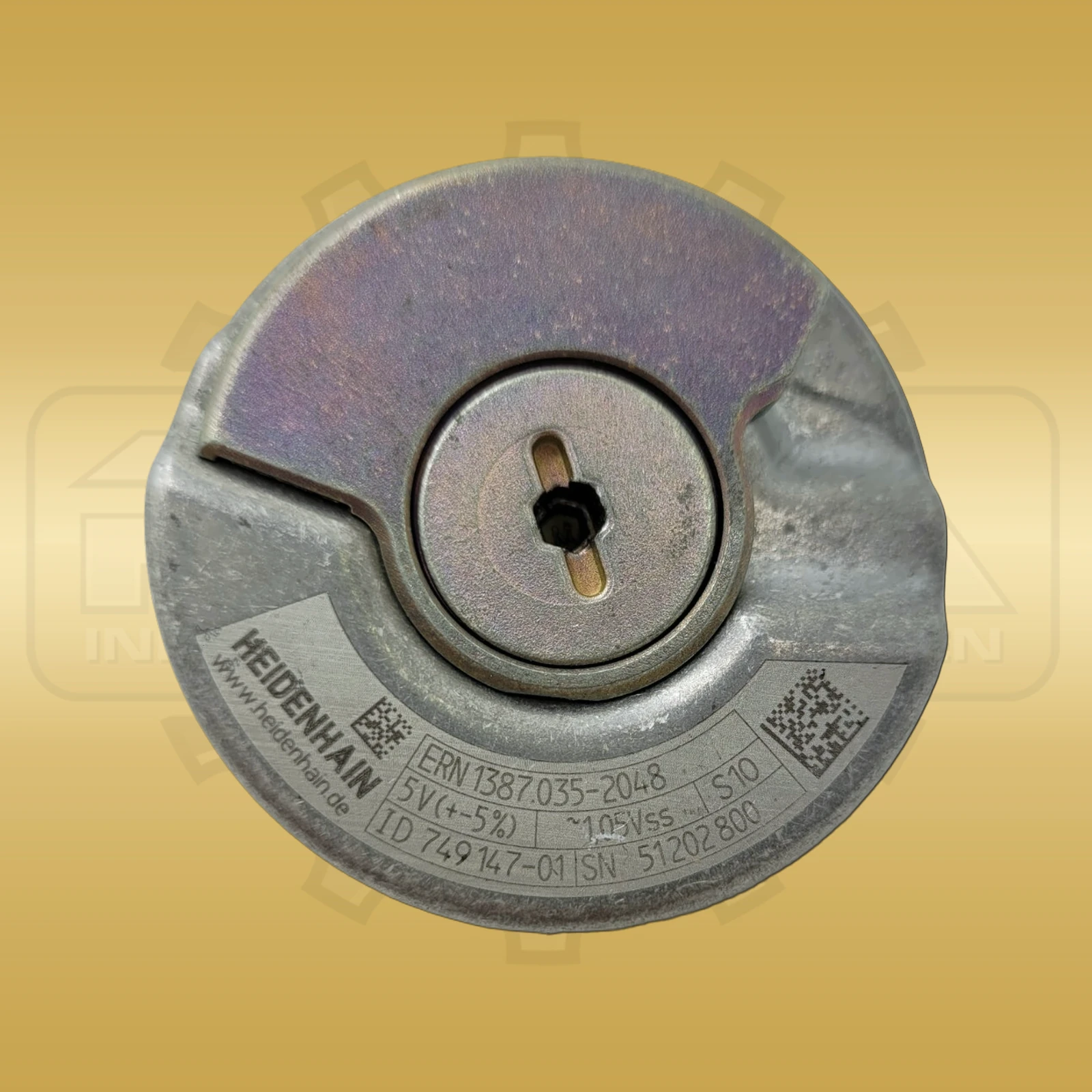

Der Heidenhain 749 147-01 ist ein inkrementeller Drehgeber der Baureihe ERN 1387.035 für präzise Positions- und Drehzahlrückführung an Servo- und Spindelmotoren. Die vollständige Modellbezeichnung lautet ERN 1387.035-2048; sie verbindet die mechanische Ausführung mit einer Strichzahl von 2.048 pro Umdrehung. Der Geber besitzt eine integrierte Lagerung und wird über eine Statorkupplung am Motor angebaut. Diese Konstruktion entkoppelt zulässige mechanische Toleranzen zwischen Rotor und Gebergehäuse, ohne die exakte Zentrierung und Montage nach Herstellervorgabe zu ersetzen. Für die Versorgung sind 5 V DC vorgesehen. Der elektrische Anschluss erfolgt über einen geraden, zweireihigen 14-poligen Steckverbinder. Die konische Welle mit 9,25 mm Funktionsdurchmesser und einem Konusverhältnis von 1:10 ist ein wesentliches mechanisches Identitätsmerkmal. Für diese Geberausführung wird eine maximale mechanische Drehzahl von 12.000 min⁻¹ angegeben. Die Schutzart IP40 gilt für den Geber im eingebauten System und setzt ein geeignet geschütztes Motor- beziehungsweise Maschinengehäuse voraus. In der Anwendung liefert der ERN 1387 die Rückführung für Drehzahlregelung, Positionierung und Kommutierung im zugehörigen Antriebssystem. Beim komponentengleichen Austausch müssen deshalb die Identnummer 749 147-01, die vollständige ERN-Bezeichnung, Strichzahl, Versorgung, Stecker- und Pinbelegung, Wellengeometrie sowie die Montageabstände übereinstimmen. Auch eine abweichende Variantenendung kann Signalform oder Anschlussausführung verändern und darf nicht gleichgesetzt werden. Nach der Montage sind Geberauswertung, Drehrichtung, Nullpunktbezug und mechanischer Rundlauf anhand der Antriebs- und Maschinendokumentation zu prüfen. Der Drehgeber eignet sich besonders für Reparatur, Retrofit und vorbeugende Ersatzteilhaltung, wenn das vorhandene Heidenhain-Motorfeedback ohne Änderung der Steuerungsarchitektur wiederhergestellt werden soll.
Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | ERN 1387 |
| Hersteller-/Bestell-/Identnummer | 749 147-01 |
| Modell | ERN 1387.035-2048 |
| Geräteart | Inkrementaler Drehgeber |
| Anwendung | Motorfeedback für Position und Drehzahl |
| Lagerung | Integrierte Lagerung |
| Montageprinzip | Anbau über Statorkupplung |
| Strichzahl | 2.048 pro Umdrehung |
| Versorgungsspannung | 5 V DC |
| Elektrischer Anschluss | 14-poliger Steckverbinder |
| Wellenform | Konische Welle |
| Funktionsdurchmesser | 9,25 mm |
| Konusverhältnis | 1:10 |
| Maximale mechanische Drehzahl | 12.000 min⁻¹ |
| Schutzart | IP40 nach EN 60529 |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Schnellere Lieferung
Maschinenstillstand und Sie benötigen eine besonders schnelle Lieferung? Zögern Sie nicht, uns das direkt mitzuteilen. Wir setzen alles daran, Ihnen ein Angebot mit der schnellstmöglichen Lieferung zu unterbreiten und somit eine Lösung zu finden, die Ihrem Zeitplan entspricht.
Unsere oberste Priorität ist es, Ihre Produktionsprozesse am Laufen zu halten. Vertrauen Sie auf unsere Kompetenz und unseren flexiblen Service, um Maschinenstillstände effektiv zu minimieren.
Jetzt Kontakt aufnehmen!Produktsicherheit
Hersteller/EU Verantwortliche Person
Wofür wird der Heidenhain 749 147-01 eingesetzt?
Der inkrementelle Drehgeber liefert Positions- und Drehzahlrückführung an Servo- oder Spindelmotoren und arbeitet mit 2.048 Strichen pro Umdrehung.
Was muss beim Austausch geprüft werden?
Abzugleichen sind Identnummer 749 147-01, Modell ERN 1387.035-2048, 5-V-Versorgung, 14-poliger Anschluss, Pinbelegung, konische Welle, Montageabstände und Geberauswertung.
