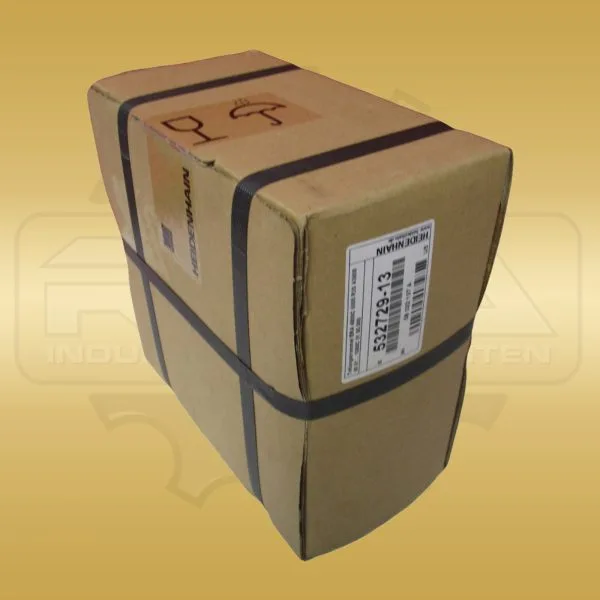

ERA 4800C

Heidenhain 532729-13

1.410,00 €

exkl. MwSt.

Produktzustand:
Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Die Heidenhain 532729-13 bezeichnet eine TTR-ERA-4800C-Teilungstrommel für einen modularen inkrementalen Winkelmessgeber ohne Eigenlager. Die ringförmige Stahltrommel bildet die Maßverkörperung des Systems und wird mit einem separaten Abtastkopf kombiniert. Ihre Strichzahl beträgt 5000 Signalperioden bei einer Gitterteilung von 80 µm. Die Teilungsgenauigkeit ist mit ±3,0 Bogensekunden angegeben. Abstandskodierte Referenzmarken mit einem Nenninkrement von 1000 Teilungsperioden ermöglichen die Positionsreferenz des Messsystems. Der Innendurchmesser beträgt 80 mm, der Außendurchmesser 127,64 mm. Der Lochkreis besitzt 95 mm Durchmesser und umfasst sechs Bohrungen mit jeweils 5,5 mm Durchmesser.

Ein Zentrierbund gehört zur Geometrie dieser Ausführung. Die vollständigen Außenmaße der ringförmigen Trommel betragen Ø 127,64 × 12 mm in der Reihenfolge Außendurchmesser × axiale Breite. Damit sind sowohl der maximale Durchmesser als auch die axiale Einbaubreite festgelegt. Ohne mechanischen Fehlerausschluss ist eine Drehzahl bis 12250 min⁻¹ zulässig; mit mechanischem Fehlerausschluss beträgt der Grenzwert 6250 min⁻¹. Das Massenträgheitsmoment liegt bei 1,9 × 10⁻³ kgm². Die Masse der Teilungstrommel beträgt ca. 0,68 kg.

Als Werkstoff des Teilungsträgers ist Stahl angegeben; dessen thermischer Ausdehnungskoeffizient liegt bei ca. 10,4 × 10⁻⁶ K⁻¹. Der Betriebstemperaturbereich reicht von −10 °C bis +70 °C, der Lagertemperaturbereich von −20 °C bis +70 °C. Die Identnummer 532729-13, die 5000 Signalperioden sowie Innen-, Außen- und Lochkreisdurchmesser kennzeichnen diese Trommelvariante eindeutig innerhalb der ERA-4800C-Baureihe.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Heidenhain
Produktreihe ERA 4800C
Hersteller-/Bestell-/Identnummer 532729-13

Leistungsdaten

Max. Drehzahl 12250 min⁻¹ ohne / 6250 min⁻¹ mit mechanischem Fehlerausschluss

Einbau und Umgebung

Betriebstemperatur −10 °C bis +70 °C
Lagertemperatur −20 °C bis +70 °C
Kühlart Natürliche Konvektion

Maße und Gewicht

Außendurchmesser 127,64 mm
Innendurchmesser 80 mm
Abmessungen Ø 127,64 × 12 mm (Außendurchmesser × axiale Breite)
Gewicht ca. 0,68 kg

Weitere Angaben

Messsystem-Typ Inkremental, modular, ohne Eigenlager
Strichzahl 5.000 Linien
Gitterteilung 80 µm
Systemgenauigkeit ±3 Bogensekunden
Referenzmarken Abstandskodiert, Nenninkrement 1000 Teilungsperioden
Massenträgheitsmoment 1,9 × 10⁻³ kgm²
Ausdehnungskoeffizient α ≈ 10,4 × 10⁻⁶ K⁻¹ (Stahl)
Teilungsträgermaterial Stahl
Lochkreis Ø 95 mm, 6 × Ø 5,5 mm
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 532729-13

Kontakt aufnehmen
Welche Abmessungen und welches Gewicht hat die Heidenhain 532729-13?

Die Teilungstrommel misst Ø 127,64 × 12 mm in der Reihenfolge Außendurchmesser × axiale Breite. Das Gewicht beträgt ca. 0,68 kg.
