Heidenhain 341 240-60
1.250,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung

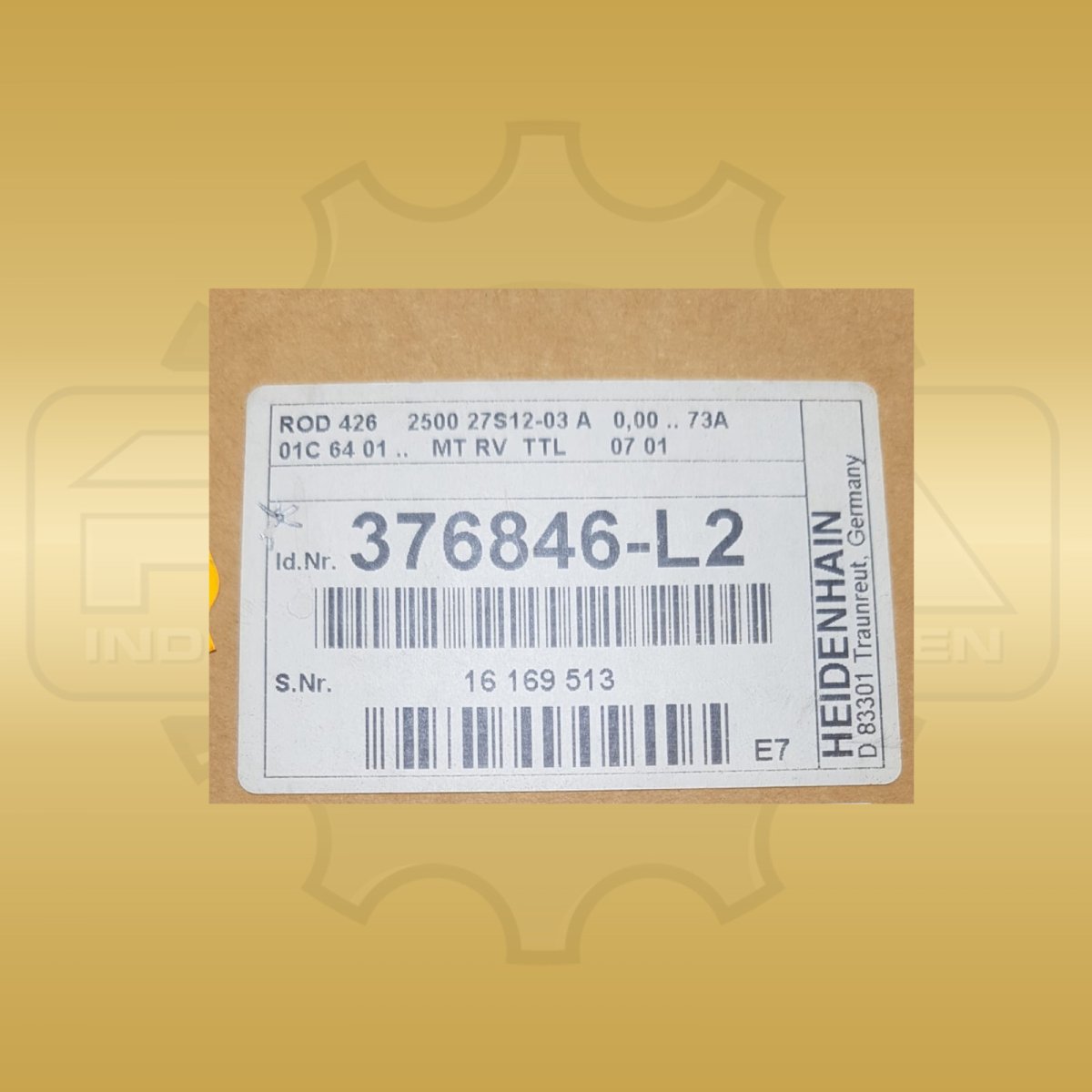

Der Heidenhain 376846-L2 ist ein inkrementaler Drehgeber der ROD 426-Baureihe mit 2500 Strichen pro Umdrehung und TTL-Ausgang nach RS 422. Zwei um 90° phasenverschobene Signale Ua1 und Ua2 sowie eine Referenzmarke Ua0 ermöglichen präzise Positionserfassung in anspruchsvollen Fertigungs- und Automatisierungsanwendungen. Die maximale Abtastfrequenz beträgt 300 kHz bei einer zulässigen Drehzahl von bis zu 16.000 min⁻¹. Der Encoder wird mit einer Versorgungsspannung von DC 5 V ± 0,5 V betrieben und nimmt ohne Last maximal 120 mA auf. Die mechanische Ausführung umfasst einen Synchroflansch mit Ø 58 mm Außendurchmesser, Ø 50h7 Zentrieransatz und dreifacher M4-Lochkreisbefestigung auf Ø 42 mm. Die Vollwelle hat einen Durchmesser von 6 mm bei einer Länge von 9,5 mm. Der Heidenhain 376846-L2 erfüllt Schutzart IP67 am Gehäuse und IP64 am Welleneintritt nach EN 60529, was den Einsatz auch unter Kühlmittelspritzern und Staubbelastung ermöglicht. Der Betriebstemperaturbereich reicht von −40 °C bis +100 °C; Schwingungsbeständigkeit bis 300 m/s² und Stoßfestigkeit bis 2000 m/s² (6 ms) sichern zuverlässigen Betrieb unter rauen Industriebedingungen. Der elektrische Anschluss erfolgt über einen 12-poligen Flanschstecker M23 in radialer oder axialer Ausrichtung, kompatibel mit HEIDENHAIN-Systemkabeln bis 100 m Länge. Der Drehgeber wird als Neugerät geliefert. Direkt lieferbar aus unserem Lager in Deutschland.
Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | ROD 400-Serie |
| Typ-Schlüssel | 376846-L2 |
| Strichzahl | 2500 Striche/Umdrehung |
| Ausgangssignal | TTL (RS 422), inkremental |
| Inkrementalsignale | Ua1, Ua2 (90° phasenverschoben) + Referenzmarke Ua0 |
| Versorgungsspannung | DC 5 V ± 0,5 V |
| Stromaufnahme | ≤ 120 mA (ohne Last) |
| Max. Abtastfrequenz | ≤ 300 kHz |
| Max. Drehzahl | ≤ 16.000 min⁻¹ |
| Wellenausführung | Vollwelle Ø 6 mm, Länge 9,5 mm |
| Flanschausführung | Synchroflansch Ø 58 mm, Zentrieransatz Ø 50h7, Lochkreis Ø 42 mm, 3× M4 |
| Elektrischer Anschluss | Flanschstecker M23, 12-polig |
| Schutzart | IP67 (Gehäuse), IP64 (Welleneintritt) nach EN 60529 |
| Betriebstemperatur | −40 °C bis +100 °C |
| Vibration | ≤ 300 m/s² (55–2000 Hz, EN 60068-2-6) |
| Stoßfestigkeit | ≤ 2000 m/s² / 6 ms (EN 60068-2-27) |
| Kühlart | Natürliche Konvektion |
| Gewicht | ca. 0,3 kg |
