Beispielbild Heidenhain 317559-13
2.680,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Mit einer Messlänge von 1.340 mm ist Heidenhain 341240-60 für die absolute lineare Positionserfassung an Werkzeugmaschinen ausgelegt. Das gekapselte Messsystem gehört zur Baureihe LC 181 und nutzt einen DIADUR-Glasmaßstab mit sieben Teilungsspuren. Die integrierte fotoelektrische Abtastung ermittelt daraus unmittelbar nach dem Einschalten einen eindeutigen Absolutpositionswert. Eine Referenzfahrt der Maschinenachse ist dafür nicht erforderlich. Der Positionswert wird über die synchron-serielle Schnittstelle EnDat 01 an die CNC-Steuerung oder Folgeelektronik übertragen. Zusätzlich stehen sinusförmige Inkrementalsignale mit 1 Vpp und einer Signalperiode von 16 µm zur Verfügung. Die angegebene Auflösung beträgt 0,1 µm, die Genauigkeitsklasse ±5 µm über die gesamte Messlänge. Die Befestigung erfolgt über ein Aufschraubband vom Typ I. Elastische Dichtlippen am Aluminiumgehäuse schützen den Maßstab und die Abtasteinheit im gekapselten Aufbau. Die sieben Spuren besitzen unterschiedliche Gitterperioden und werden von der integrierten Fotoelektronik gleichzeitig ausgewertet. Das System arbeitet passiv gekühlt und benötigt keine aktive Lüfter- oder Flüssigkeitskühlung. Für die exakte Identnummer 341240-60 nennt die Händlerquelle ein Gewicht von 5 kg. Aus 1.340 mm Messlänge und der offiziellen LC-181-Anschlusszeichnung ergeben sich vollständige Außenmaße von 1475 × 85 × 40 mm. Identnummer, Messlänge, Schnittstelle, Signalperiode und Befestigungsart grenzen diese Variante innerhalb der LC-181-Reihe ab.

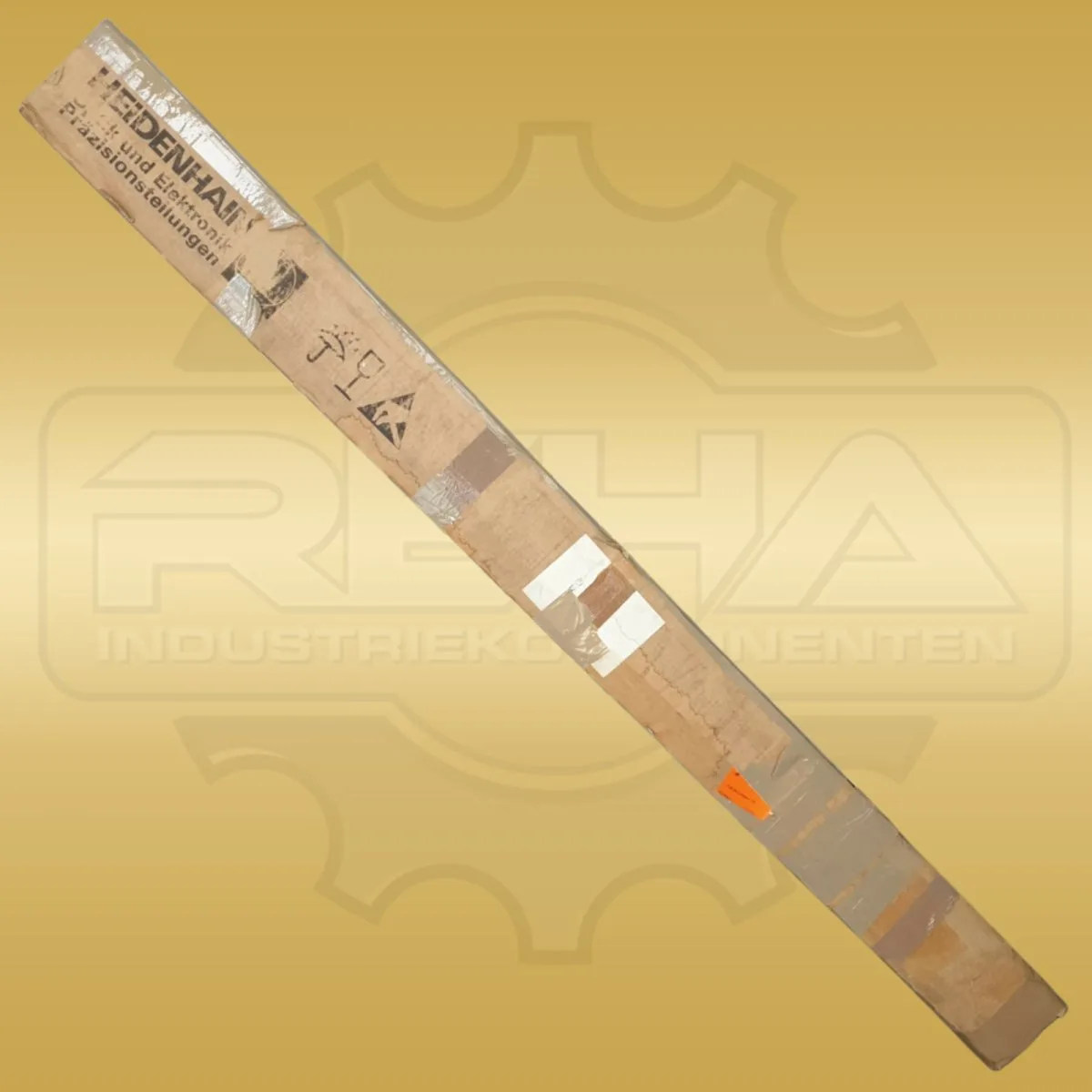

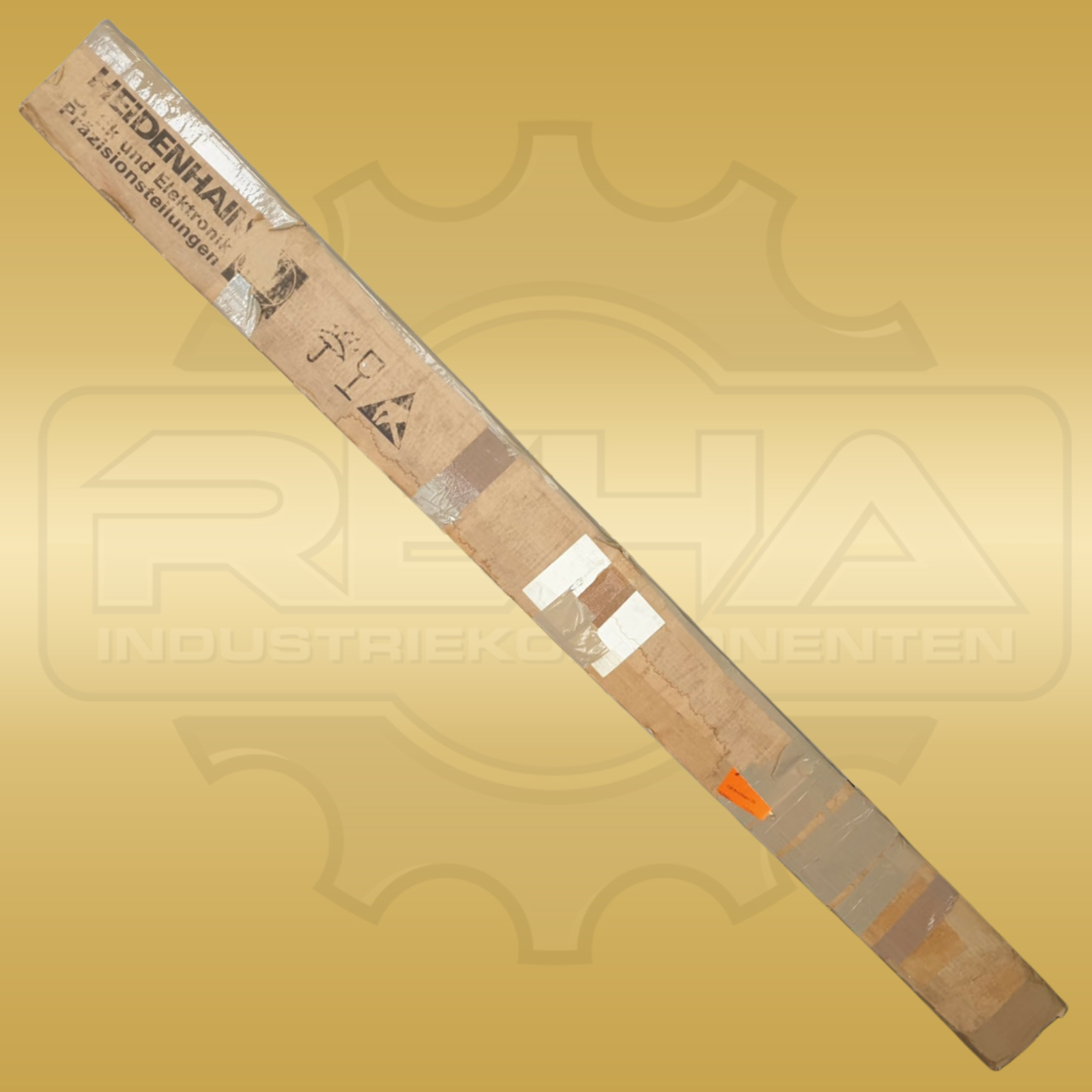

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | LC 181 |
| Hersteller-/Bestell-/Identnummer | 341240-60 |
| Gerätetyp | Absolutes Längenmesssystem |
| Messprinzip | Photoelektrisch (DIADUR) |
| Messlänge (ML) | 1340 mm |
| Messstandard | DIADUR-Glasmaßstab (7 Teilungsspuren) |
| Ausgangssignal | 1 Vpp (Sinusspannung) |
| Signalperiode | 16 µm |
| Datenschnittstelle | EnDat 01 (synchron seriell) |
| Auflösung | 0,1 µm |
| Genauigkeit | ±5 µm |
| Befestigungsart | Aufschraubband (Typ I) |
| Kühlart | Passiv (keine aktive Kühlung) |
| Abmessungen | 1475 × 85 × 40 mm (L × B × H) |
| Gewicht | 5 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Heidenhain 1081185-01
Preis auf Anfrage
Beispielbild Heidenhain 393000-22
1.670,00 €
Beispielbild Heidenhain 1181313-05
1.250,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Abmessungen und welches Gewicht hat Heidenhain 341240-60?
Die Außenmaße des LC-181-Längenmesssystems betragen 1475 × 85 × 40 mm in der Reihenfolge Länge × Breite × Höhe; das Gewicht beträgt 5 kg.
