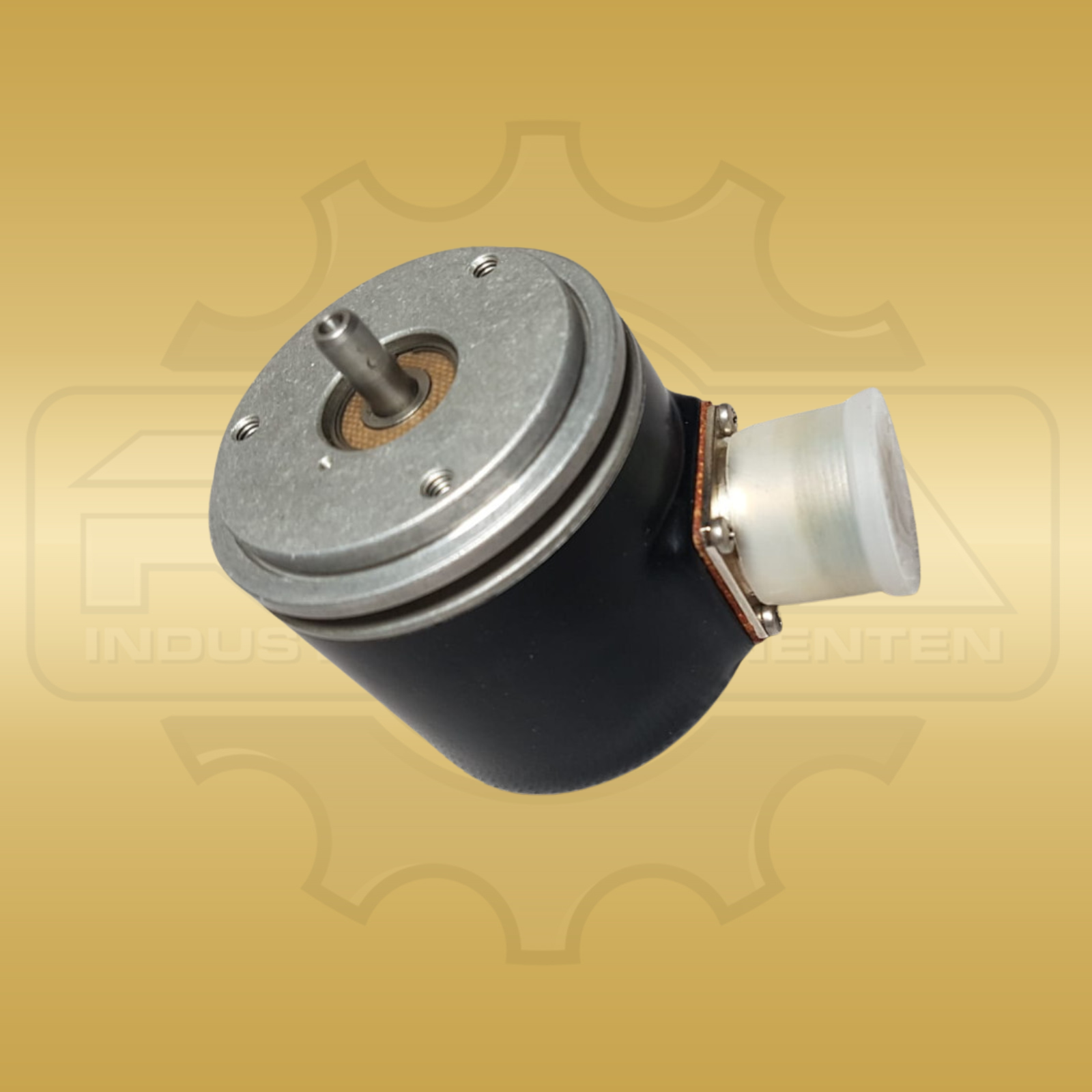

Beispielbild Heidenhain 249884-01
150,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung

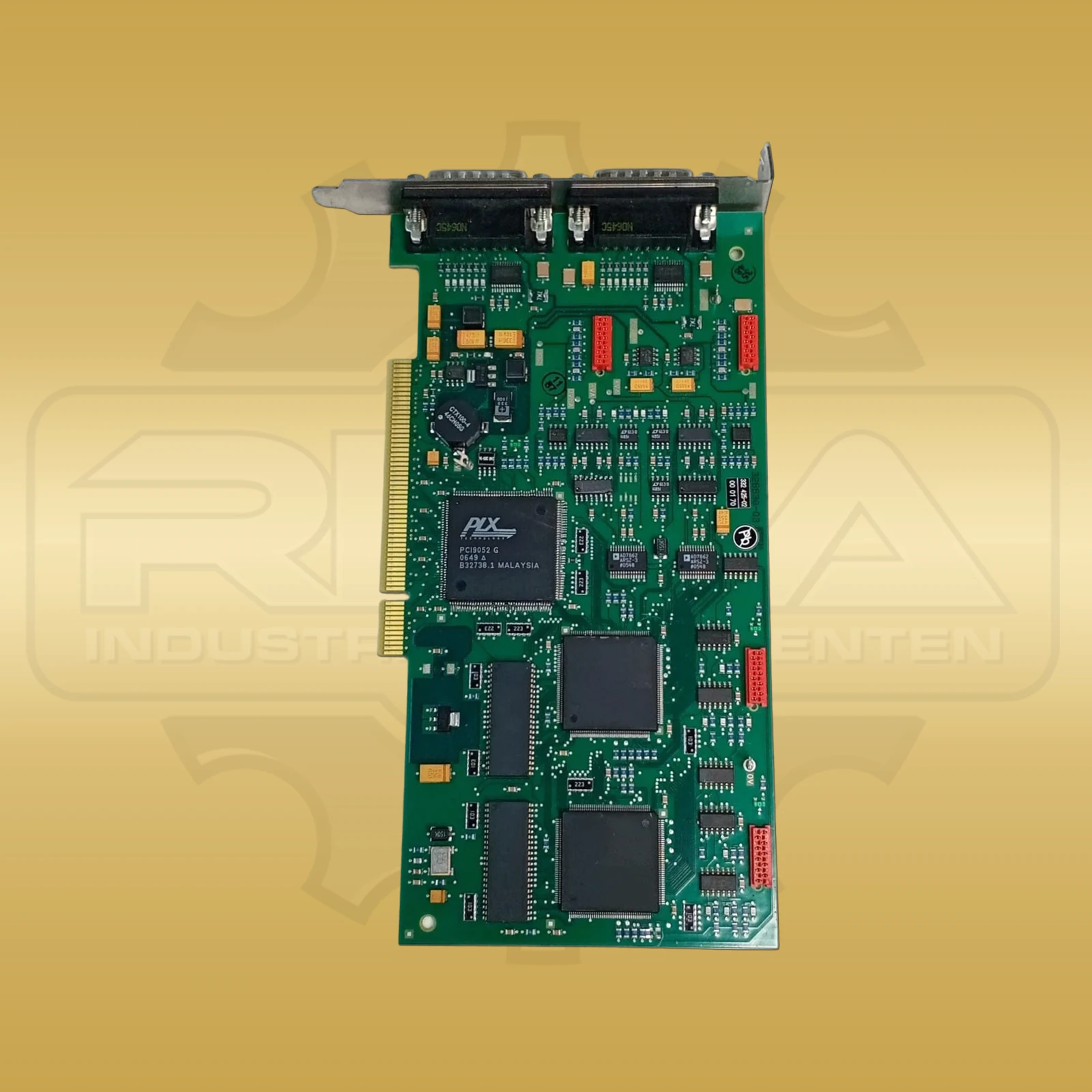

Rund 4 W Leistungsaufnahme ohne angeschlossenes Messgerät kennzeichnen die Heidenhain 337 481-01, eine PC-Zählerkarte der Reihe IK 220. Die Steckkarte wird direkt in einen PCI-Erweiterungsplatz eingesetzt und stellt zwei 15-polige Sub-D-Eingänge für Heidenhain-Messgeräte bereit. Umschaltbar sind sinusförmige Stromsignale mit 11 µA SS, Spannungssignale mit 1 V SS sowie EnDat- und SSI-Schnittstellen. Für 11-µA-SS-Signale beträgt die Eingangsfrequenz maximal 33 kHz, für 1-V-SS-Signale maximal 500 kHz. Die Interpolationselektronik unterteilt die Signalperiode bis zu 4096-fach. Aus dem 12-Bit-Interpolationswert und dem 32-Bit-Periodenzähler entsteht ein 44-Bit-Messwert, der in einem 48-Bit-Register abgelegt wird. Der interne Speicher fasst 8191 Positionswerte; die Firmware arbeitet mit einer Zykluszeit von 25 µs. Messwerte können per Software, über externe Latch-Eingänge, interne Timer oder beim Überfahren einer Referenzmarke erfasst werden. Offset, Phase und Amplitude sinusförmiger Messgerätesignale lassen sich softwareseitig abgleichen. Mit Heidenhain-Kabeln sind für 11 µA SS und 1 V SS bis zu 60 m, für EnDat bis zu 50 m und für SSI bis zu 10 m angegeben. Die Karte misst ungefähr 190 × 100 mm. Der Betriebstemperaturbereich reicht von 0 bis 55 °C, der Lagerbereich von −30 bis 70 °C. Die vollständige Identnummer grenzt die IK-220-Karte gegenüber Zubehörplatinen und Anschlussadaptern im technischen Produktabgleich klar ab.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | IK 220 |
| Hersteller-/Bestell-/Identnummer | 337 481-01 |
| Geräteart | PC-Zählerkarte |
| Busschnittstelle | PCI-Bus |
| Messgeräteeingänge | 2 |
| Steckverbinder | 2 × Sub-D, 15-polig, Stift |
| Eingangssignale | 11 µA SS, 1 V SS, EnDat oder SSI |
| Eingangsfrequenz 11 µA SS | max. 33 kHz |
| Eingangsfrequenz 1 V SS | max. 500 kHz |
| Signalunterteilung | bis 4096-fach |
| Messwertbreite | 44 Bit |
| Datenregister | 48 Bit |
| Interner Speicher | 8191 Positionswerte |
| Leistungsaufnahme | ca. 4 W ohne Messgerät |
| Betriebstemperatur | 0 bis 55 °C |
| Lagertemperatur | −30 bis 70 °C |
| Abmessungen | ca. 190 × 100 mm |
| Gewicht | ca. 0,2 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Heidenhain 228943-03
330,00 €

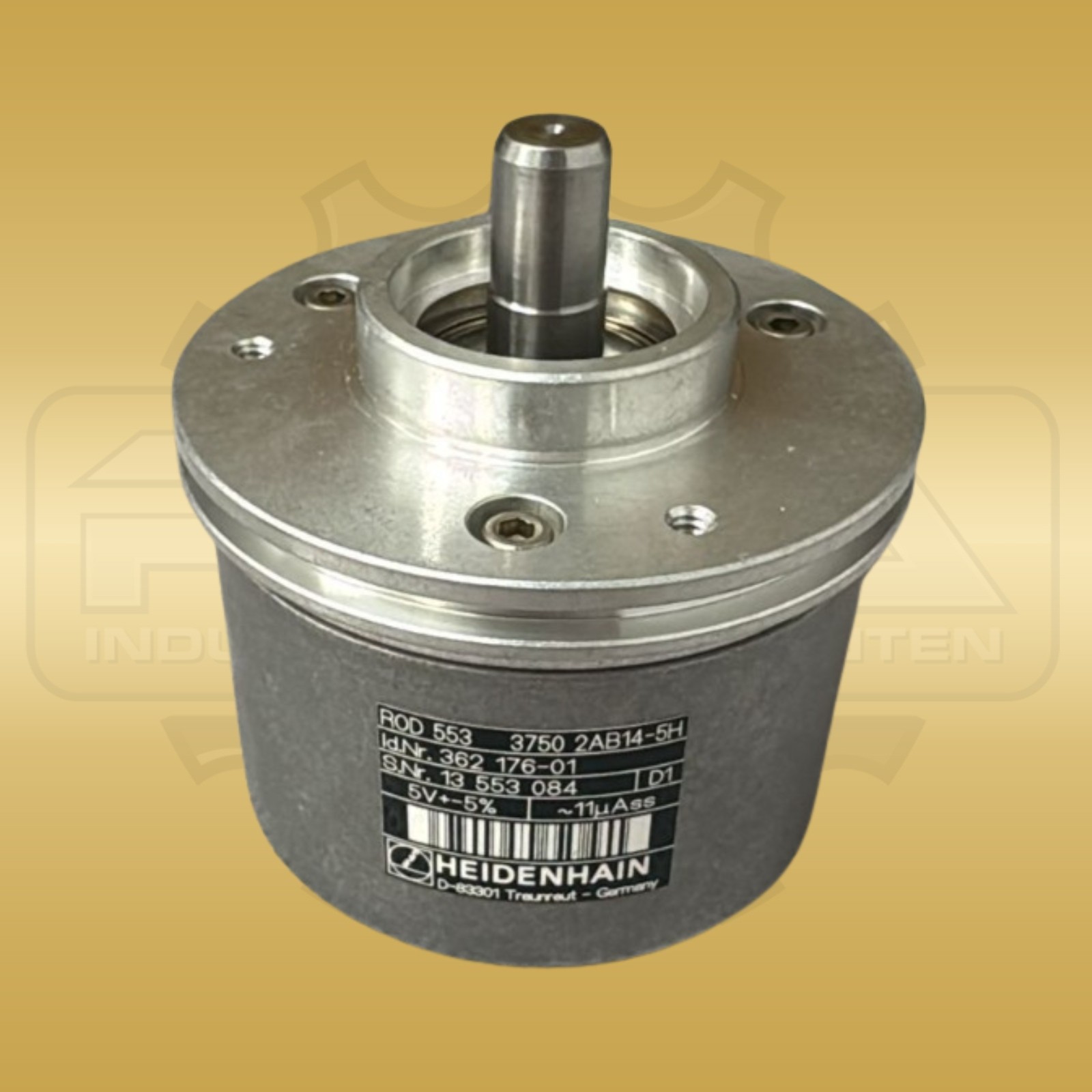

Beispielbild Heidenhain 362176-01
670,00 €

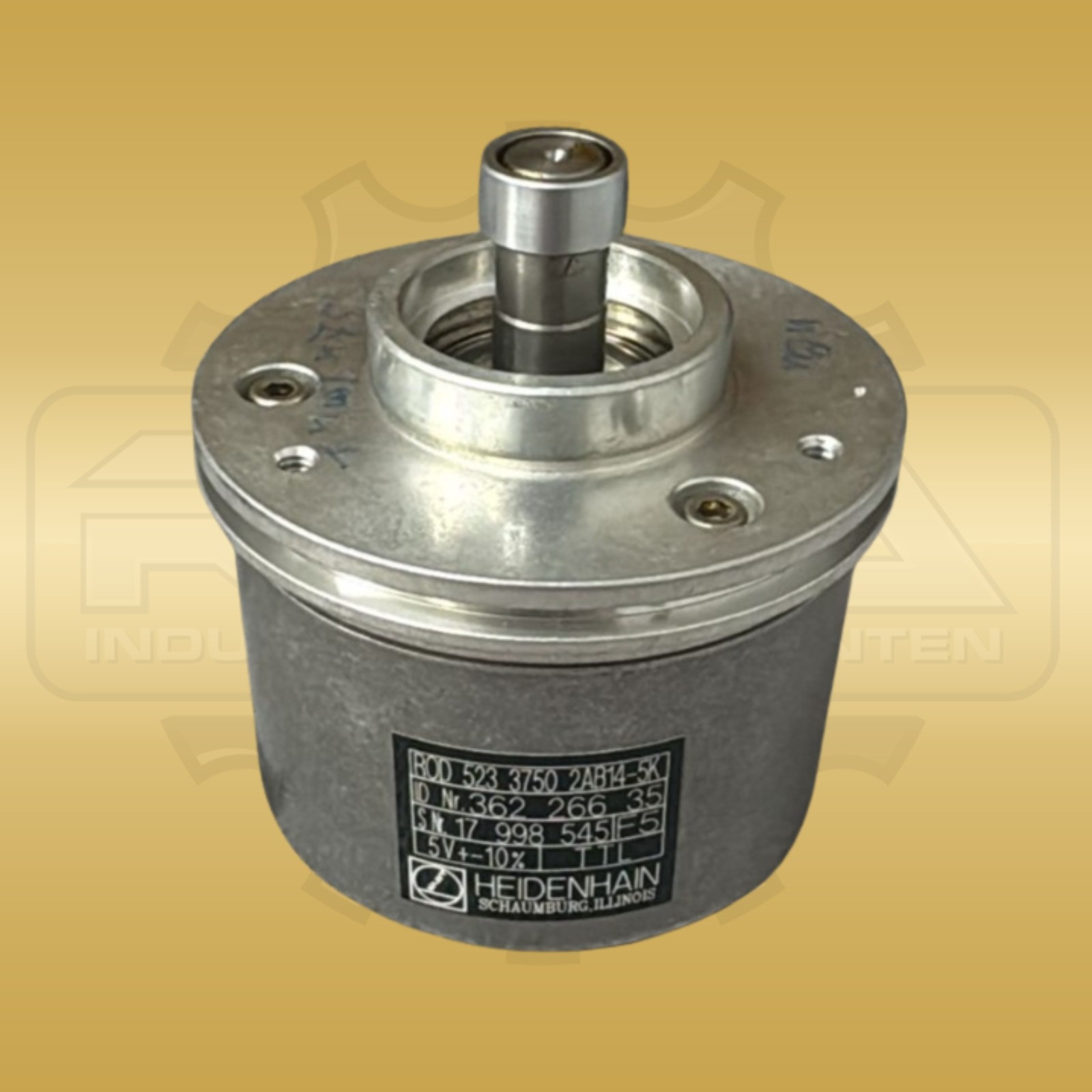

Beispielbild Heidenhain 362266-35
