Heidenhain 313 437-04

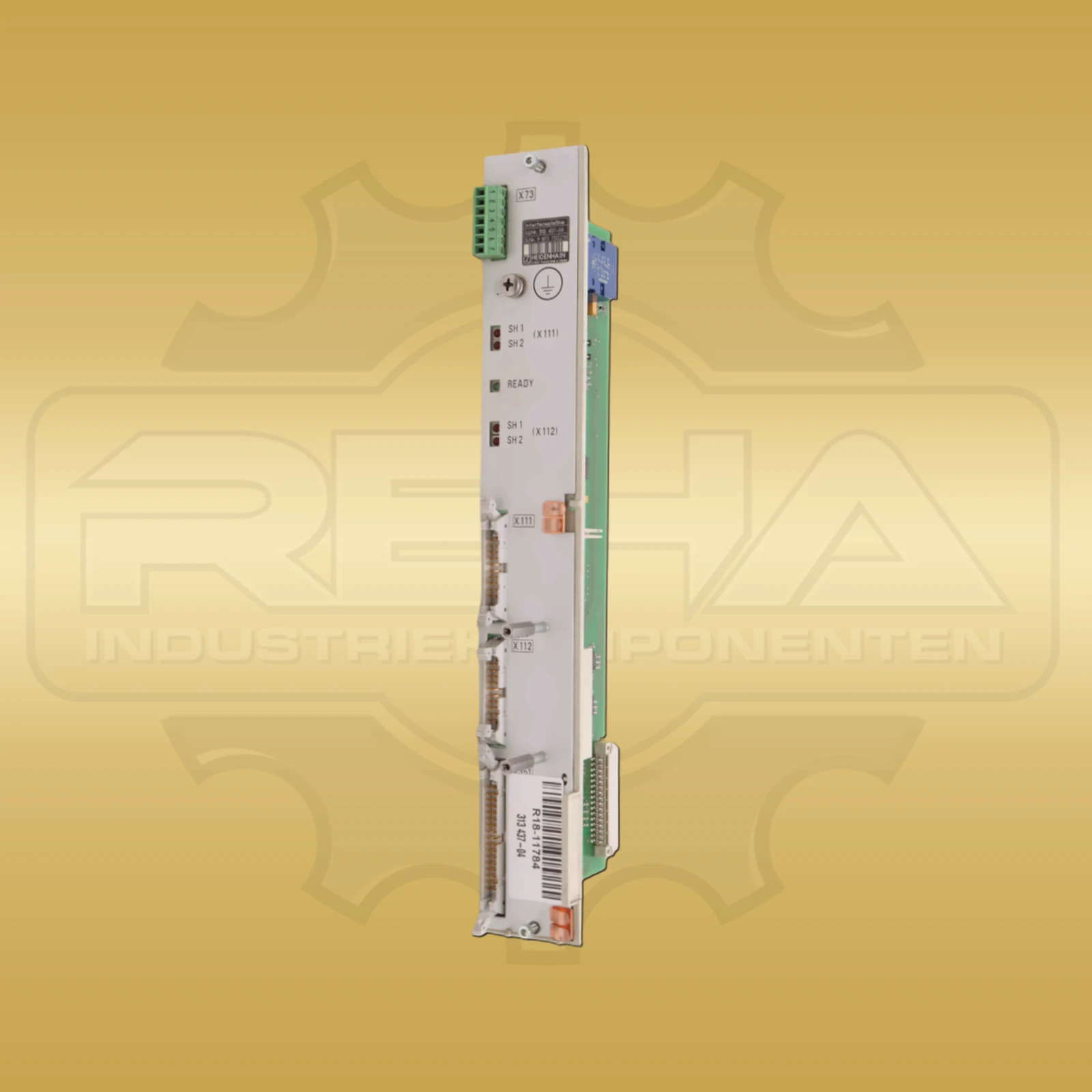

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Zwischen der HEIDENHAIN-PWM-Schnittstelle und den Siemens-SIMODRIVE-611-D-Wechselrichtermodulen übernimmt die Interfaceplatine Heidenhain 313 437-04 die zweiachsige Signalaufbereitung in einreihiger Konfiguration. Sie überträgt PWM-Signale, erzeugt die zusätzlich benötigten inversen Signale und führt Rückmeldungen des Antriebssystems zur Steuerung. Die Ausführung -04 ist innerhalb der Baureihe als EMV-verbesserte Version dokumentiert. Damit sind Signalumsetzung, Überwachung und Freigabelogik in einer gemeinsamen, klar gekennzeichneten Steckbaugruppe zusammengefasst. Zur Überwachung verknüpft die Karte Fehlerzustände des Wechselrichters mit Unter- und Überspannungssignalen. In der Steuerung erscheinen diese Informationen als READY- und TEMPERATURE-WARNING-Signale. Für die Stromrückführung werden zwei der drei Phasenströme gemessen; die an die Steuerung übertragenen Iststromwerte weisen eine Skalierung mit Faktor drei auf. Den dritten Phasenstrom berechnet die Steuerung aus den beiden Messwerten. Ein Sicherheitsrelais liegt im PWM-Signalweg; bei inaktivem Relais werden die Signale nicht an den Wechselrichter durchgeschaltet. Die frontseitigen Anzeigen bestehen aus einer grünen READY-LED sowie roten SH1- und SH2-LEDs für gesperrte Impulsfreigaben. X111 und X112 führen die PWM-Verbindungen der beiden Achsen beziehungsweise der Spindel, X73 dient der Freigabe und X351 bindet den SIMODRIVE-Gerätebus an. Eine frontseitige Erdungsschraube verbindet die Schutzerdung mit dem zentralen Erdungspunkt; die Signalerde X131 des Wechselrichters wird mit der zentralen Maschinensignalerde verbunden. Die dokumentierte Stromaufnahme der zweiachsigen Platine beträgt 175 mA bei 5,35 V, 90 mA bei +15 V und 2,5 mA bei −15 V. Für die Identifikation ergänzen die Maße 51 × 25 × 229 mm und das Gewicht von 0,4 kg die vollständige Heidenhain-Identnummer.

Heidenhain 313 437-04 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Heidenhain
Produktreihe SIMODRIVE 611 D Interfaceplatinen
Hersteller-/Bestell-/Identnummer 313 437-04
Geräteart Interfaceplatine
Achsausführung 2 Achsen
Konfiguration einreihige SIMODRIVE-611-D-Konfiguration
Signalweg HEIDENHAIN-PWM-Schnittstelle zu Siemens Ein-/Zweiachs-Wechselrichtermodulen
Signalaufbereitung Erzeugung der zusätzlich benötigten inversen Signale aus PWM-Signalen
Überwachungssignale READY und TEMPERATURE WARNING aus Fehler-, Unterspannungs- und Überspannungssignalen
Stromrückführung 2 Phasenströme gemessen; Iststromwerte vor Übertragung um Faktor 3 erhöht
Sicherheitsrelais unterbricht bei inaktivem Zustand die PWM-Weitergabe zum Wechselrichter
Anschlüsse X73 Freigabe; X111/X112 PWM; X351 SIMODRIVE-Gerätebus
Statusanzeigen READY grün; SH1 und SH2 rot
Änderungsstand -04 EMV-verbesserte Ausführung
Stromaufnahme 5,35 V 175 mA
Stromaufnahme +15 V 90 mA
Stromaufnahme −15 V 2,5 mA
Erdung frontseitige Schutzerdungsschraube; X131 an zentraler Maschinensignalerde
Abmessungen 51 × 25 × 229 mm
Gewicht 0,4 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Aufgabe übernimmt die Heidenhain 313 437-04 im SIMODRIVE-611-D-System?

Die zweiachsige Interfaceplatine verbindet die HEIDENHAIN-PWM-Schnittstelle mit Siemens-Wechselrichtermodulen. Sie bereitet PWM-Signale auf und führt Fehler- sowie Spannungsüberwachungssignale zur Steuerung.

Welche Anschlüsse und Anzeigen besitzt die Interfaceplatine 313 437-04?

Das Servicehandbuch führt X111 und X112 für PWM, X73 für die Freigabe und X351 für den SIMODRIVE-Gerätebus auf. Frontseitig sind eine grüne READY-LED sowie rote SH1- und SH2-Anzeigen vorhanden.
