Produktbeschreibung

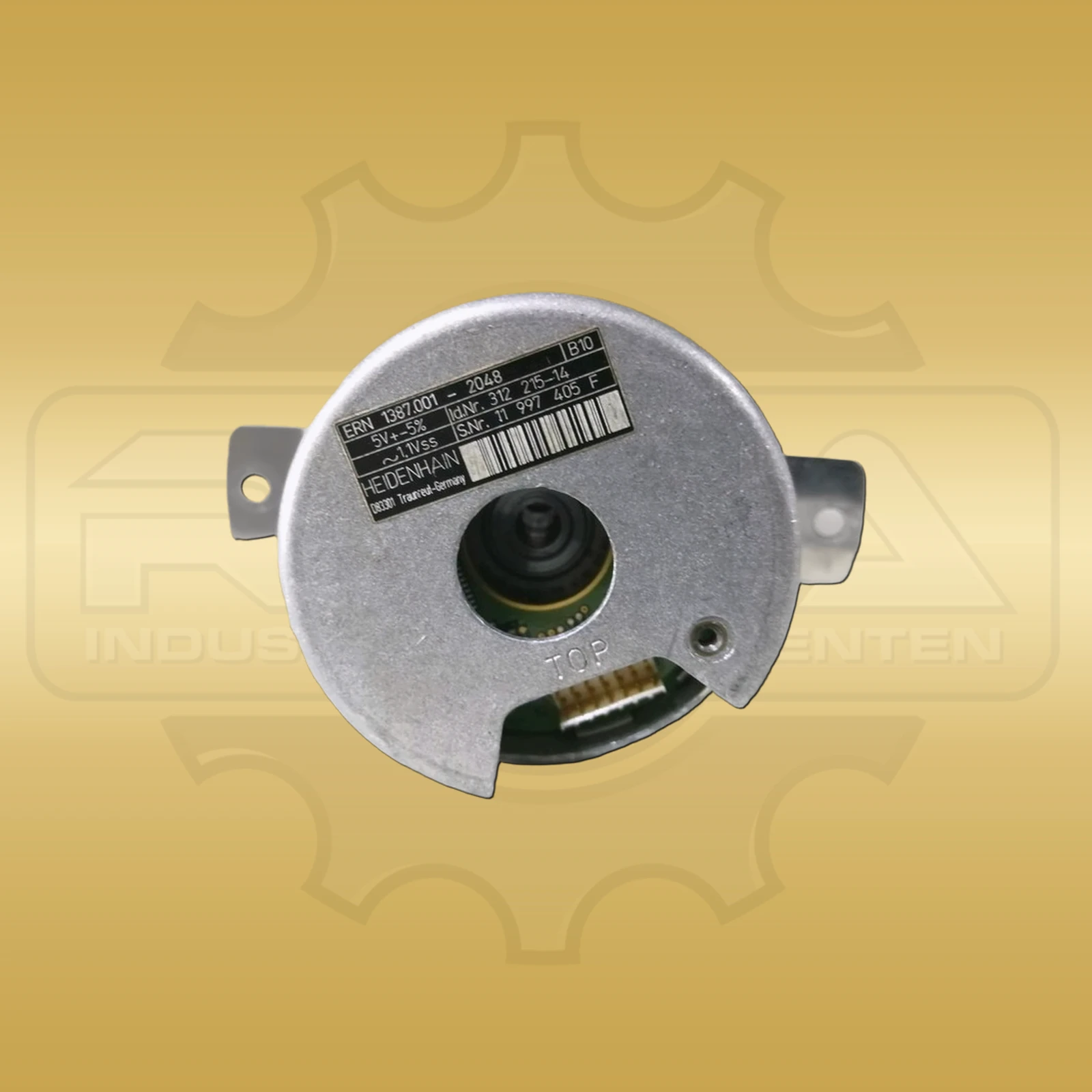

Der Heidenhain 312 215-14 ist ein inkrementaler Einbau-Drehgeber der Produktreihe ERN 1387.001. Die exakte Identnummer ist mit der Ausführung ERN 1387.001-2048 und dem Anschlusscode 62S14-70 verknüpft. Heidenhain beschreibt die ERN-1387-Reihe als Drehgeber mit Eigenlagerung für den Einbau in Servomotoren. Die Abtastung liefert 2.048 Striche je Umdrehung bei einer Systemgenauigkeit von ±20 Winkelsekunden. Als Ausgangssignal ist für diese Variante ein analoges Signal von etwa 1,1 VSS ausgewiesen; die Grenzfrequenz liegt bei mindestens 210 kHz. Die Spannungsversorgung erfolgt mit 5 V DC ±0,25 V. Mechanisch arbeitet der Geber mit einer Konuswelle von 9,25 mm Funktionsdurchmesser und einem Konusverhältnis von 1:10. Die mechanisch zulässige Drehzahl beträgt bis zu 15.000 min⁻¹. Das typische Anlaufdrehmoment liegt bei 0,01 Nm bei 20 °C, das Trägheitsmoment des Rotors bei 2,6 × 10⁻⁶ kgm². Für die Antriebswelle sind ±0,5 mm axiale Bewegung zulässig. Die technischen Familiendaten nennen bis zu 300 m/s² Vibrationsbelastung im Bereich 55 bis 2.000 Hz und bis zu 2.000 m/s² Schockbelastung bei 6 ms. Der Arbeitstemperaturbereich reicht von -40 bis +120 °C; im angebauten Zustand ist Schutzart IP40 nach EN 60529 dokumentiert. Die elektrische Verbindung erfolgt über einen geraden, zweireihigen 14-poligen Steckverbinder. Beim Ersatzteilabgleich müssen die vollständige Identnummer 312 215-14, die ERN-1387.001-Ausführung, 2.048 Striche und der 62S14-70-Anschluss gemeinsam übereinstimmen. Die Bauform misst insgesamt ungefähr Ø58 × 50 mm; das Gewicht liegt bei etwa 0,3 kg.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | ERN 1387.001 |
| Hersteller-/Bestell-/Identnummer | 312 215-14 |
| Geräteart | Inkrementaler Einbau-Drehgeber mit Eigenlagerung |
| Strichzahl | 2.048 Striche je Umdrehung |
| Systemgenauigkeit | ±20 Winkelsekunden |
| Ausgangssignal | ca. 1,1 VSS |
| Grenzfrequenz | Mindestens 210 kHz |
| Versorgungsspannung | 5 V DC ±0,25 V |
| Welle | Konuswelle Ø9,25 mm, Konus 1:10 |
| Zulässige Drehzahl | Bis 15.000 min⁻¹ |
| Anlaufdrehmoment | 0,01 Nm typisch bei 20 °C |
| Trägheitsmoment Rotor | 2,6 × 10⁻⁶ kgm² |
| Zulässige Axialbewegung | ±0,5 mm |
| Vibrationsfestigkeit | Bis 300 m/s² bei 55–2.000 Hz |
| Schockfestigkeit | Bis 2.000 m/s² bei 6 ms |
| Arbeitstemperatur | -40 bis +120 °C |
| Schutzart | IP40 nach EN 60529, im angebauten Zustand |
| Abmessungen | ca. Ø58 × 50 mm |
| Gewicht | ca. 0,3 kg |
