Produktbeschreibung

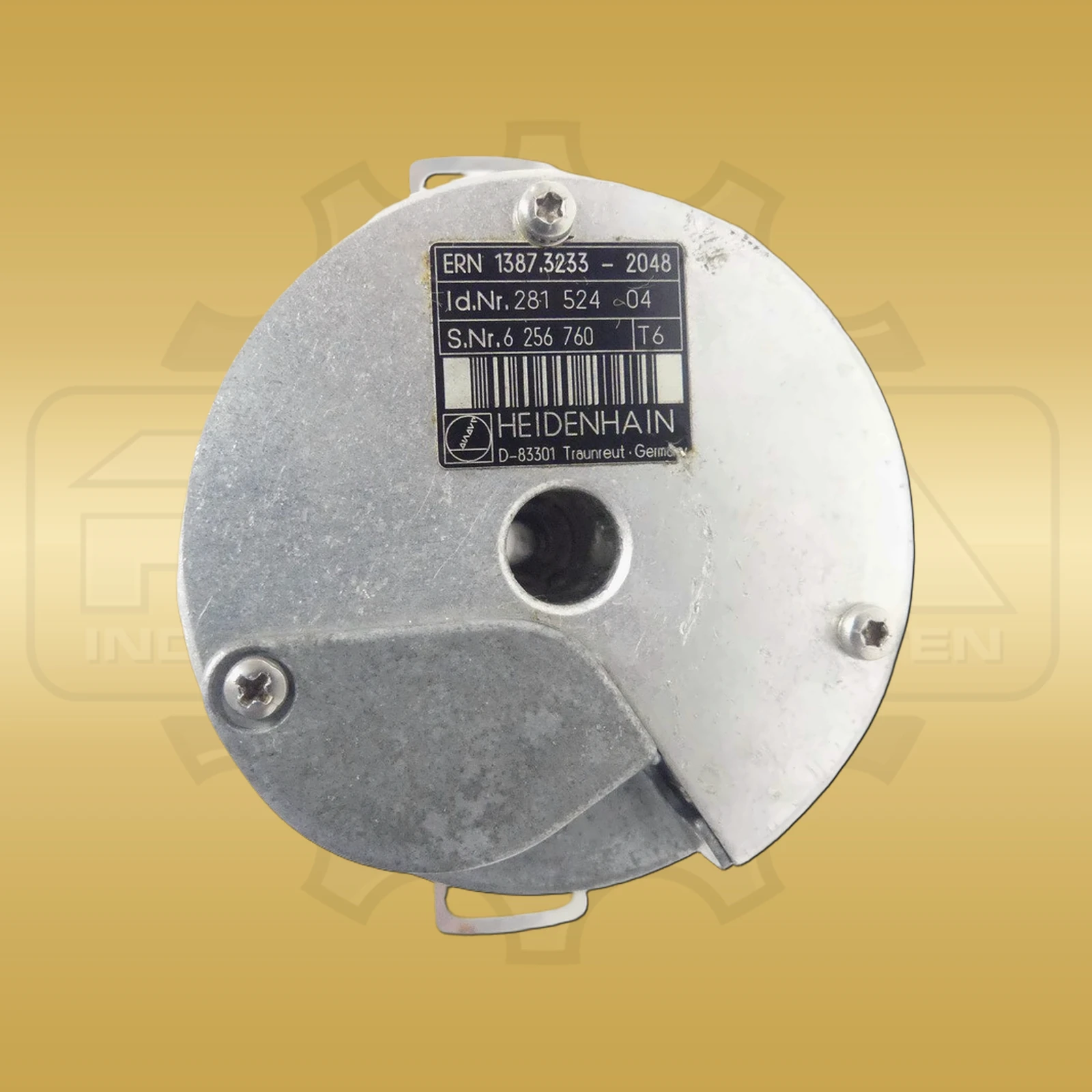

Die vollständige Bestellbezeichnung ERN 1387 .3233-02048 RA KW TJ ordnet die HEIDENHAIN-ID 281524-04 einem inkrementalen Drehgeber mit Eigenlagerung und angebauter Statorkupplung zu. Seine 2048 Striche pro Umdrehung werden als sinusförmige 1-V-SS-Signale ausgegeben; für die Kommutierung steht zusätzlich eine Z1-Spur mit je einem Sinus- und Kosinussignal pro Umdrehung bereit. Die Systemgenauigkeit der ERN-1387-Ausführung beträgt ±20 Winkelsekunden. Die Grenzfrequenz bei −3 dB liegt bei mindestens 210 kHz. Elektrisch arbeitet der Geber mit 5 V DC bei einer Toleranz von ±0,25 V. Ohne Last beträgt die Stromaufnahme höchstens 130 mA. Der Anschluss erfolgt über einen geraden, zweireihigen 14-poligen Platinenstecker mit Verriegelung; der Kabelabgang kann axial oder radial geführt werden. Mechanisch verfügt die Baureihe über eine Konuswelle mit 9,25 mm Funktionsdurchmesser und einem Konusverhältnis von 1:10. Kupplungstyp 06 und Wellentyp 65B ergänzen die mechanische Kennzeichnung. Die zulässige Drehzahl reicht bis 15.000 min⁻¹. Als typisches Anlaufdrehmoment sind 0,01 Nm bei 20 °C angegeben, das Rotorträgheitsmoment beträgt 2,6 × 10⁻⁶ kgm². Axiale Bewegungen der Antriebswelle sind bis ±0,5 mm berücksichtigt. Die typische Eigenfrequenz der Statorkupplung beträgt 1.800 Hz. Für Vibrationen zwischen 55 und 2.000 Hz nennt HEIDENHAIN bis 300 m/s², für Schock über 6 ms bis 2.000 m/s². Die Arbeitstemperatur reicht von −40 bis +120 °C. Im angebauten Zustand gilt Schutzart IP40 nach EN 60529. Das Gehäuse besitzt 64,8 mm Außendurchmesser und 50,5 mm Tiefe; die Konuswelle ragt 19,5 mm vor. Die Masse liegt bei etwa 0,3 kg.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Heidenhain |
|---|---|
| Produktreihe | ERN 1387 |
| Hersteller-/Bestell-/Identnummer | 281524-04 |
| Bestellbezeichnung | ERN 1387 .3233-02048 RA KW TJ |
| Geräteart | Inkrementaler Drehgeber mit Eigenlagerung und Statorkupplung |
| Strichzahl | 2048 |
| Ausgangssignal | 1 VSS |
| Systemgenauigkeit | ±20 Winkelsekunden |
| Grenzfrequenz | mindestens 210 kHz bei −3 dB |
| Versorgungsspannung | 5 V DC ±0,25 V |
| Stromaufnahme | maximal 130 mA ohne Last |
| Elektrischer Anschluss | 14-poliger Platinenstecker |
| Welle | Konuswelle Ø 9,25 mm, Konus 1:10, Wellentyp 65B |
| Mechanisch zulässige Drehzahl | maximal 15.000 min⁻¹ |
| Arbeitstemperatur | −40 bis +120 °C |
| Schutzart | IP40 im angebauten Zustand nach EN 60529 |
| Abmessungen | Ø 64,8 × 50,5 mm; Wellenüberstand 19,5 mm |
| Gewicht | ca. 0,3 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Heidenhain 228943-03
330,00 €
Beispielbild Heidenhain 249884-01
150,00 €
Beispielbild Heidenhain 295434-46
310,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Signale liefert der Heidenhain 281524-04?
Der ERN 1387 gibt 1-V-SS-Inkrementalsignale mit 2048 Strichen pro Umdrehung sowie eine zusätzliche Z1-Spur mit Sinus- und Kosinussignal für die Kommutierung aus.
Welche Wellen- und Anschlussausführung hat der ERN 1387?
Die Ausführung verwendet eine Konuswelle mit 9,25 mm Funktionsdurchmesser und Konus 1:10 sowie einen geraden, zweireihigen 14-poligen Platinenstecker.
