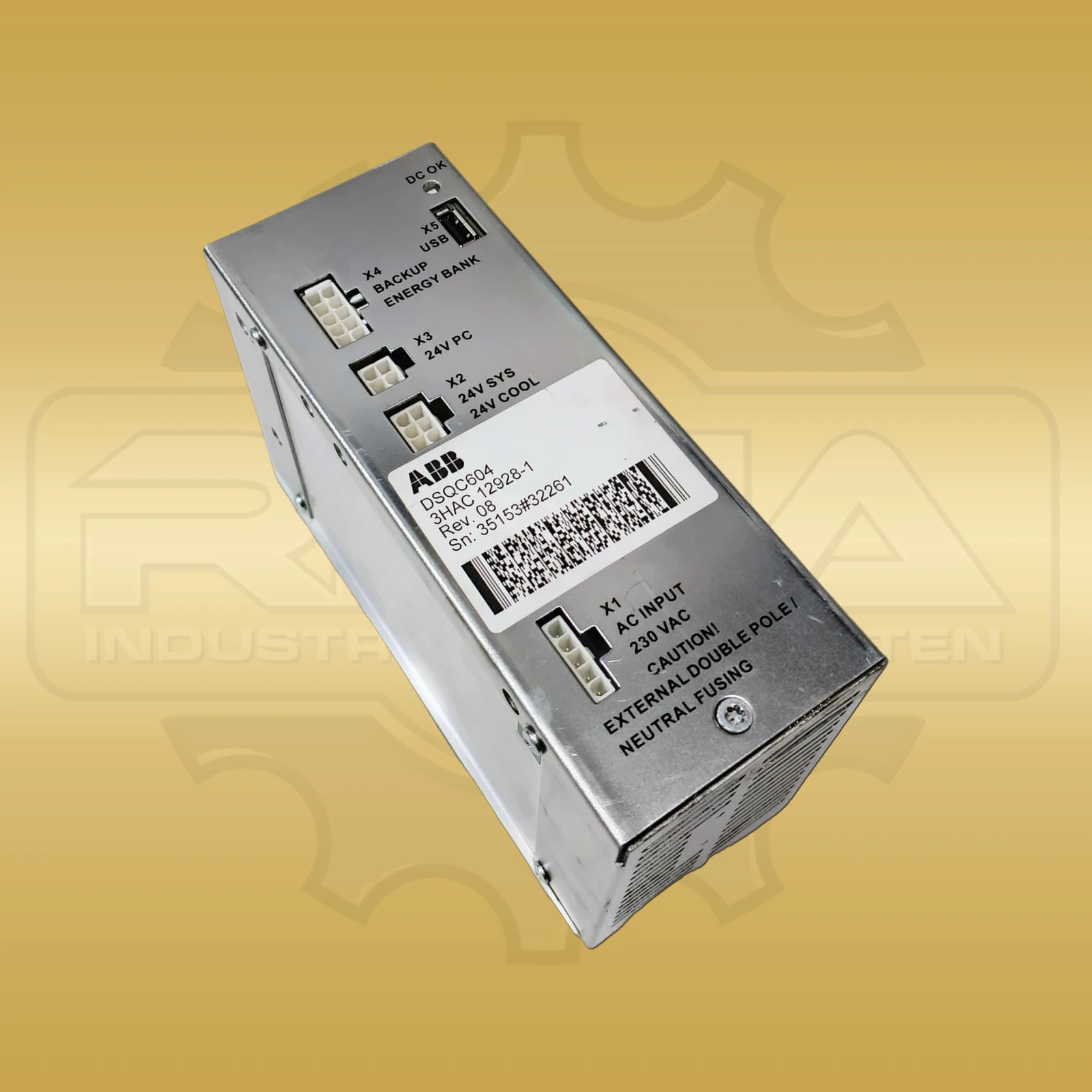

ABB DSQC604
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Das ABB DSQC604 ist das Steuerungsnetzteil mit der ABB-Produktnummer 3HAC12928-1 für Robotercontroller der Baureihe IRC5. ABB führt die Baugruppe als Control Power Supply im Controller-Modul des IRC5 M2004. Im Single Cabinet Controller sitzt das Netzteil auf der linken Seite des Steuerungsmoduls und speist die angeschlossenen internen Controller-Komponenten. Für den AC-Eingang dokumentiert ABB einen zulässigen Spannungsbereich von mehr als 172 bis weniger als 276 V. Die beiden DC-Ausgänge liefern im normalen Betriebsbereich jeweils mehr als 24 bis weniger als 27 V. Für den stabilen Betrieb benötigt mindestens ein DC-Ausgang eine angeschlossene Last von 0,5 bis 1 A. Der Betriebszustand wird über die frontseitige Statusanzeige DCOK signalisiert. Dauerhaft grün kennzeichnet den dokumentierten Normalzustand; pulsierendes Grün weist auf fehlende Ausgangslast oder einen möglichen Kurzschluss hin. Bei ausgeschalteter Anzeige liegt entweder keine ausreichende Eingangsspannung an oder das Netzteil meldet einen Fehlerzustand. Die Bauform ist für die Montage im IRC5-Steuerungsschrank vorgesehen. Mit 200 mm Tiefe, 156,5 mm Höhe und 82 mm Breite bleibt die Einheit innerhalb des Controller-Moduls kompakt. Das Nettogewicht beträgt 2,64 kg. DSQC604 bezeichnet die Baugruppe, während 3HAC12928-1 die zugehörige ABB-Bestell- und Ersatzteilnummer ist. Die ABB-Unterlagen ordnen das Netzteil der Robotics-Part-Kategorie Controller Module zu und nennen die Controller-Produktkennung 3HAC020536-014. Die Diagnosebeschreibung unterscheidet drei sichtbare Zustände der DCOK-Anzeige: dauerhaft grün, pulsierend grün und ausgeschaltet. Damit sind Identnummer, Einbauort, Spannungsbereiche, Ausgangszahl, Mindestlast, Anzeigeverhalten, Abmessungen und Nettogewicht variantengenau dokumentiert.

ABB DSQC604 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller ABB
Produktreihe DSQC / IRC5
Hersteller-/Bestell-/Identnummer DSQC604
ABB-Produktnummer 3HAC12928-1
Geräteart Steuerungsnetzteil
Controller-Plattform ABB IRC5 M2004
Controller-Ausführung Single Cabinet Controller
AC-Eingangsspannung > 172 V bis < 276 V
DC-Ausgangsspannung > 24 V bis < 27 V
DC-Ausgänge 2 Ausgänge
DC-Ausgangsmindestlast 0,5 bis 1 A an mindestens einem DC-Ausgang
Diagnoseanzeige DCOK-LED
Montageposition linke Seite des IRC5-Steuerungsmoduls
Robotics-Part-Kategorie Controller Module
Abmessungen 200 x 156,5 x 82 mm
Gewicht 2,64 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Funktion besitzt das ABB DSQC604?

Das DSQC604 ist das Steuerungsnetzteil 3HAC12928-1 für ABB-IRC5-Controller. Es versorgt die angeschlossenen internen Controller-Komponenten über zwei DC-Ausgänge.

Welche Spannungsbereiche dokumentiert ABB für das DSQC604?

ABB nennt für den AC-Eingang mehr als 172 bis weniger als 276 V und für die DC-Ausgänge mehr als 24 bis weniger als 27 V.
