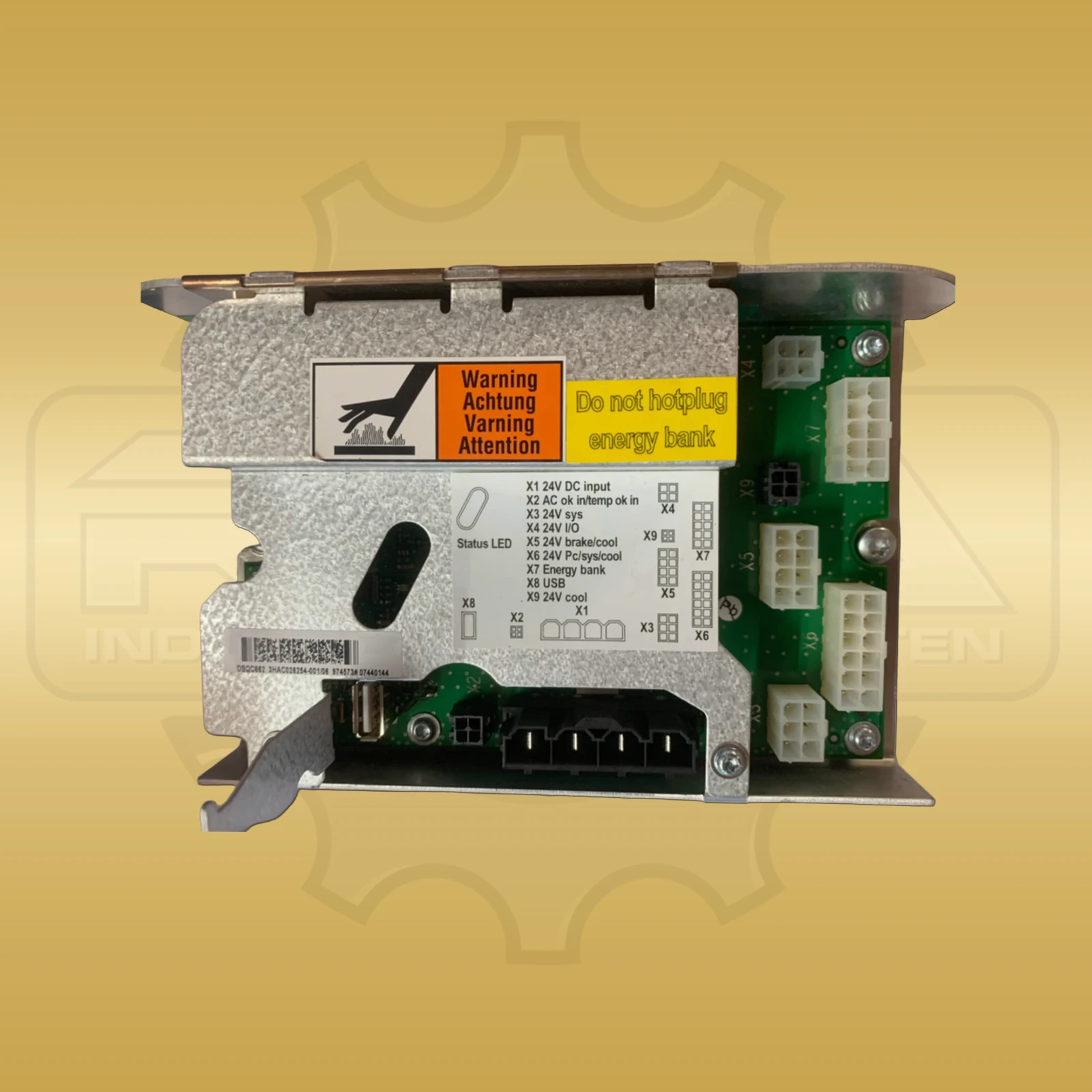

Beispielbild ABB 3HAC031851-001/05
Preis auf Anfrage
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Die Eingangsspannung der ABB DSQC 662 liegt zwischen 24 und 27 V DC. Das Modul trägt die Produkt-ID 3HAC026254-001 und gehört zur IRC5-Baureihe. Als Geräteart ist eine Power Distribution Unit, also eine Stromverteilungseinheit, angegeben. An den Gleichspannungsausgängen liegt ebenfalls ein Bereich von 24 bis 27 V an. Für den regulären Betrieb ist an mindestens einem Ausgang eine Last von 0,5 bis 1 A erforderlich. Das Logiksignal ACOK_N weist dabei 0 V auf. Für die interne Kommunikation ist eine USB-Verbindung vorhanden. Die Status-LED unterscheidet mehrere Betriebs- und Fehleranzeigen. Eine grüne Anzeige kennzeichnet regulären Betrieb, während pulsierendes Grün einen USB-Kommunikationsfehler signalisiert. Rot bezeichnet eine zu niedrige Eingangs- oder Ausgangsspannung beziehungsweise ein aktives ACOK_N-Signal. Pulsierendes Rot steht für mindestens einen Gleichspannungsausgang unterhalb des vorgesehenen Spannungsniveaus. Ein rot-grün pulsierender Zustand gehört zu einem Fehler beim Firmware-Upgrade. Ohne Anzeige ist entweder keine ausreichende Eingangsspannung vorhanden oder die Einheit fehlerhaft. Nach dem Einschalten erreicht die DSQC 662 den Laufzeitmodus nach etwa einer Minute. Wird die Wechselspannungsversorgung getrennt, kann die Status-LED bis zur Entladung des UltraCAP rot bleiben. Dieses Verhalten ist im IRC5-Ablauf als normaler Abschaltzustand beschrieben. Die elektrischen Anschlüsse X1 und X2 führen den Gleichspannungseingang beziehungsweise das ACOK_N-Signal; die USB-Verbindung ist separat geführt. Das rechteckige Modul misst 165 mm in der Breite, 83,5 mm in der Höhe und 110 mm in der Tiefe. Das Nettogewicht beträgt 0,42 kg. Die Gehäusemaße beziehen sich auf die Einheit mit der Typbezeichnung DSQC 662 und der Produkt-ID 3HAC026254-001.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | IRC5 |
| Hersteller-/Bestell-/Identnummer | DSQC 662 |
| Produkt-ID | 3HAC026254-001 |
| Geräteart | Stromverteilungseinheit |
| Eingangsspannung | 24 bis 27 V DC |
| Ausgangsspannung | 24 bis 27 V DC |
| Mindestlast | 0,5 bis 1 A an mindestens einem Ausgang |
| Kommunikation | USB |
| Statusanzeige | mehrfarbige Status-LED |
| Logiksignal | ACOK_N, 0 V im vorgesehenen Betriebszustand |
| Laufzeitmodus | nach etwa 1 Minute ab Einschalten |
| Abmessungen | 165 × 83,5 × 110 mm (B × H × T) |
| Gewicht | 0,42 kg |
