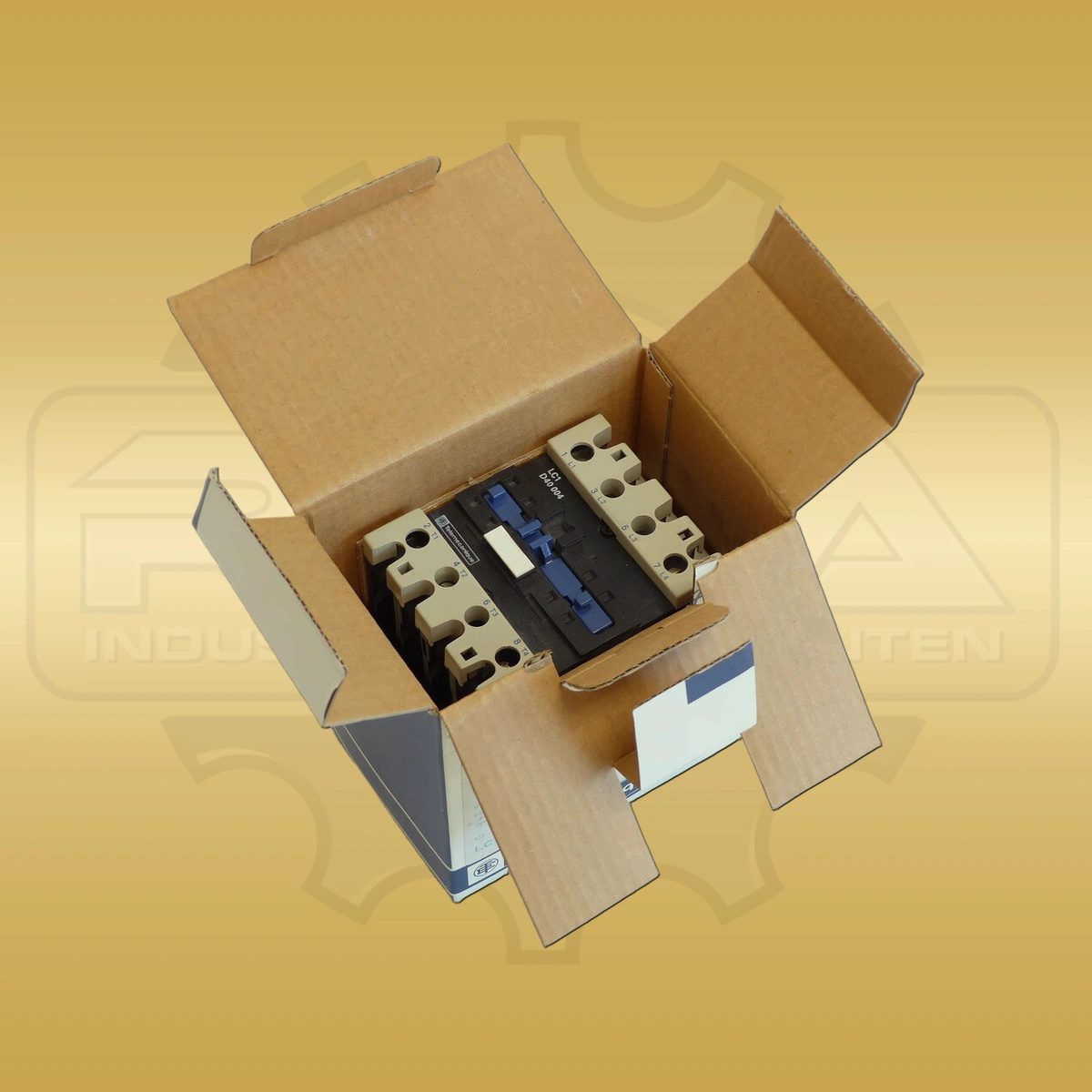

Telemecanique LC1D40004G6
190,00 €
Versanddienstleister
Telemecanique LC1D9511M5
390,00 €
exkl. MwSt.
Produktzustand:
Neu, Lagerware
Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
- Lieferbar · Versand in ca. 1–2 Werktagen
- Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Der Telemecanique LC1D9511M5 ist ein dreipoliges Leistungsschütz der Reihe TeSys LC1D zum Schalten von Drehstrommotoren und anderen dreiphasigen Lasten. Die drei Hauptpole sind als Schließer ausgeführt. In der Gebrauchskategorie AC-3 beträgt der Bemessungsbetriebsstrom 95 A bis 400 V, bemessen ist das Gerät für Betriebsspannungen bis 440 V. Damit schaltet es Motoren bis 25 kW bei 220/230 V, 45 kW bei 380 bis 440 V und 55 kW bei 500 V; bei 660 bis 690 V sind es 45 kW. Für den nordamerikanischen Markt ist auf dem Etikett eine Leistung von 60 HP bei 460 V angegeben. Für nicht induktive Lasten wie Heizungen gilt in AC-1 ein Strom von 125 A bei höchstens 55 °C Umgebungstemperatur. Die Ziffernfolge 11 im Typschlüssel steht für die eingebauten Hilfskontakte: ein Schließer an den Klemmen 13 und 14 sowie ein Öffner an den Klemmen 21 und 22. Der Code M5 bezeichnet die Spulenspannung von 220/230 V AC bei 50 Hz, angeschlossen an A1 und A2. Die Leistungsklemmen sind gegen direktes Berühren mit dem Finger geschützt und werden anzugsfertig geöffnet ausgeliefert, sodass die Leiter direkt eingeführt werden können. Montiert wird das Schütz durch Aufschnappen auf eine Tragschiene mit 35 oder 75 mm Breite. Die Telemecanique-Artikelnummer lautet 023473, die EAN 3389110234732. Das Gerät misst ca. 85 × 130 × 130 mm und wiegt ca. 1,5 kg. Geliefert wird es neu mit der beiliegenden Anleitung für die Baureihe LC1/LP1/LC2 D40. Versand aus Deutschland.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Telemecanique |
|---|---|
| Produktreihe | TeSys |
| Hersteller-/Bestell-/Identnummer | LC1D9511M5 |
| Geräteart | Leistungsschütz TeSys LC1D, 3-polig (Schließer) |
| Bemessungsbetriebsstrom AC-3 | 95 A (bis 400 V), Bemessung bis 440 V |
| Bemessungsbetriebsstrom AC-1 | 125 A (θ ≤ 55 °C) |
| Motorleistung AC-3 bei 220/230 V | 25 kW |
| Motorleistung AC-3 bei 380–440 V | 45 kW (60 HP bei 460 V) |
| Motorleistung AC-3 bei 500 V / 660–690 V | 55 kW / 45 kW |
| Spulenspannung | 220/230 V AC, 50 Hz (Code M5) |
| Hilfskontakte | 1 Schließer (13–14) + 1 Öffner (21–22) |
| Leistungsklemmen | fingersicher, anzugsfertig |
| Montage | Aufschnappen auf Tragschiene 35 mm oder 75 mm |
| Telemecanique-Artikelnummer | 023473 |
| EAN | 3389110234732 |
| Abmessungen | ca. 85 × 130 × 130 mm |
| Gewicht | ca. 1,5 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Spulenspannung hat der LC1D9511M5?
Die Spule ist für 220/230 V AC bei 50 Hz ausgelegt, erkennbar am Kennbuchstaben M5 und am Etikett.
Welche Hilfskontakte sind eingebaut?
Ein Schließer mit den Klemmen 13–14 und ein Öffner mit den Klemmen 21–22.
