Telemecanique LC1D95F7
350,00 €
exkl. MwSt.
Produktzustand:
Neu, Lagerware
Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
- Lieferbar · Versand in ca. 1–2 Werktagen
- Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Zum Schalten von Drehstrommotoren bis 45 kW bei 380 bis 400 V ist der Telemecanique LC1D95F7 ausgelegt, ein dreipoliges Leistungsschütz der Reihe TeSys D. Im Hauptstromkreis führt er 95 A in Gebrauchskategorie AC-3 und 125 A in AC-1, jeweils bis 440 V und 60 °C; bei 500 V sind 55 kW möglich, im Tipp- und Gegenstrombetrieb nach AC-4 15 kW bei 400 V. Die Hauptkontakte sind als drei Schließer ausgeführt, dazu kommen je ein Hilfsschließer und ein Hilfsöffner. Angesteuert wird die Spule mit 110 V AC bei 50 oder 60 Hz; das Kürzel F7 in der Bestellnummer steht für diese Spulenspannung. Der Hauptstromkreis ist für bis zu 1000 V AC oder 300 V DC und eine Isolationsspannung von 1000 V bemessen. Das Schütz schließt in 20 bis 35 ms und öffnet in 6 bis 20 ms, die Schalthäufigkeit erreicht 3600 Schaltspiele pro Stunde. Mechanisch sind 4 Millionen Schaltspiele angegeben, elektrisch 1,2 Millionen bei 95 A AC-3. Leistungsleiter von 4 bis 50 mm² werden an Klemmen mit 9 Nm Anzugsmoment angeschlossen. Die Frontseite erreicht Schutzart IP20, ohne Temperatur-Derating ist der Einsatz bis 3000 m Höhe möglich. Montiert wird das Schütz auf Platte oder Tragschiene; auf dem Foto ist der Tragschienenadapter an der Rückseite zu sehen, die Front trägt die Bezeichnung LC1 D95. Es misst 85 × 127 × 130 mm und wiegt 1,61 kg. Versand aus Deutschland.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Telemecanique |
|---|---|
| Produktreihe | TeSys |
| Hersteller-/Bestell-/Identnummer | LC1D95F7 |
| Geräteart | Leistungsschütz TeSys D, 3-polig (3 Schließer) |
| Hilfskontakte | 1 Schließer + 1 Öffner |
| Bemessungsbetriebsstrom | 95 A AC-3, 125 A AC-1 (≤ 440 V, ≤ 60 °C) |
| Motorleistung AC-3 | 45 kW bei 380–400 V, 55 kW bei 500 V |
| Motorleistung AC-4 | 15 kW bei 400 V |
| Spulenspannung (Steuerkreis) | 110 V AC, 50/60 Hz |
| Bemessungsbetriebsspannung | ≤ 1000 V AC, ≤ 300 V DC (Hauptstromkreis) |
| Bemessungsisolationsspannung | 1000 V (IEC 60947-4-1) |
| Schaltzeiten | 20–35 ms Schließen, 6–20 ms Öffnen |
| Lebensdauer | 4 Mio. Schaltspiele mechanisch, 1,2 Mio. elektrisch bei 95 A AC-3 |
| Schalthäufigkeit | 3600 Schaltspiele/h (≤ 60 °C) |
| Anschluss Hauptstromkreis | Klemme 4–50 mm², Anzugsmoment 9 Nm |
| Schutzart | IP20 Frontseite (IEC 60529) |
| Aufstellhöhe | 3000 m ohne Temperatur-Derating |
| Montage | Platte oder Tragschiene |
| Abmessungen | 85 × 127 × 130 mm (B × H × T) |
| Gewicht | 1,61 kg |
Ähnliche Artikel
Zum Shop
Telemecanique ATV 45075
580,00 €

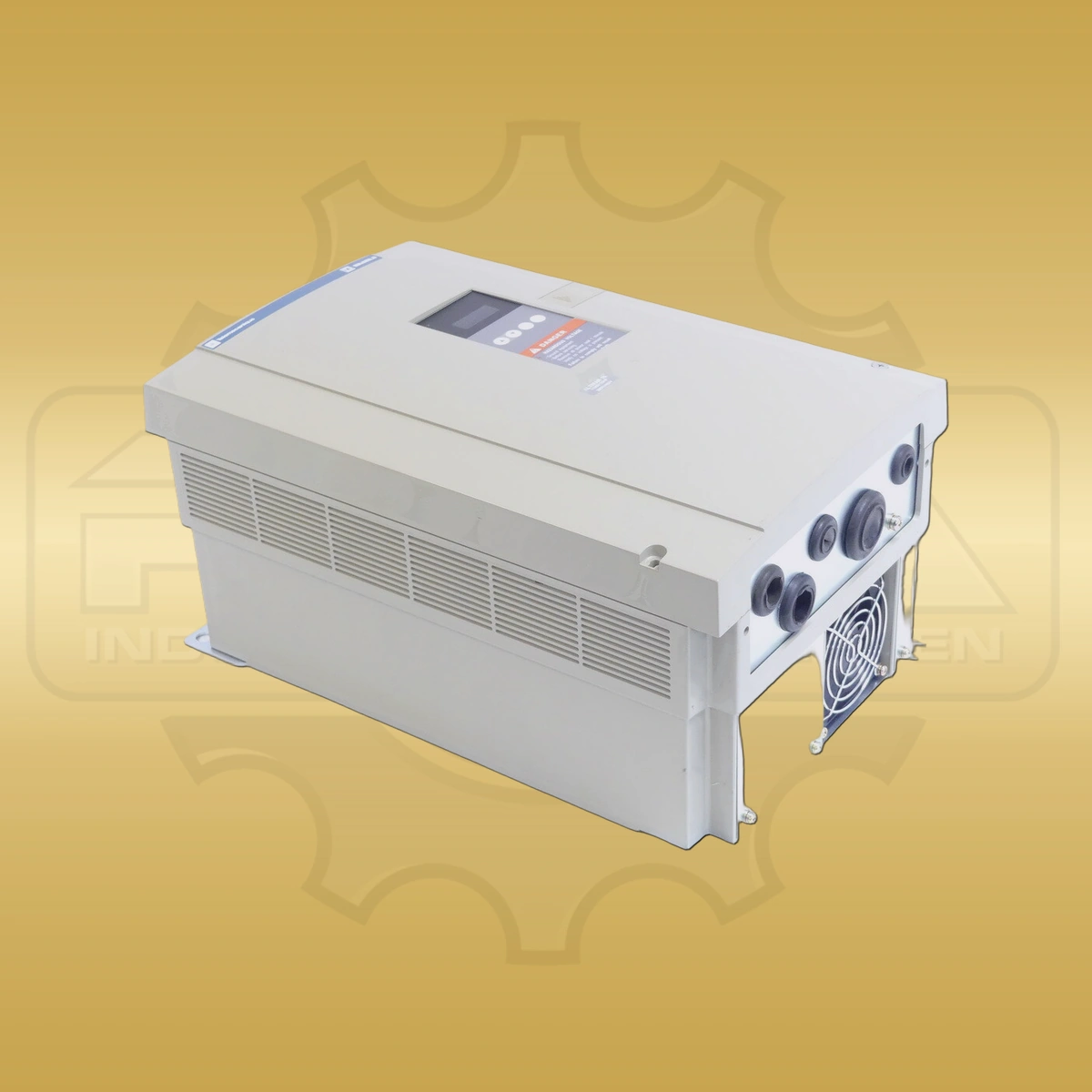

Telemecanique ATV18D16N4
1.260,00 €

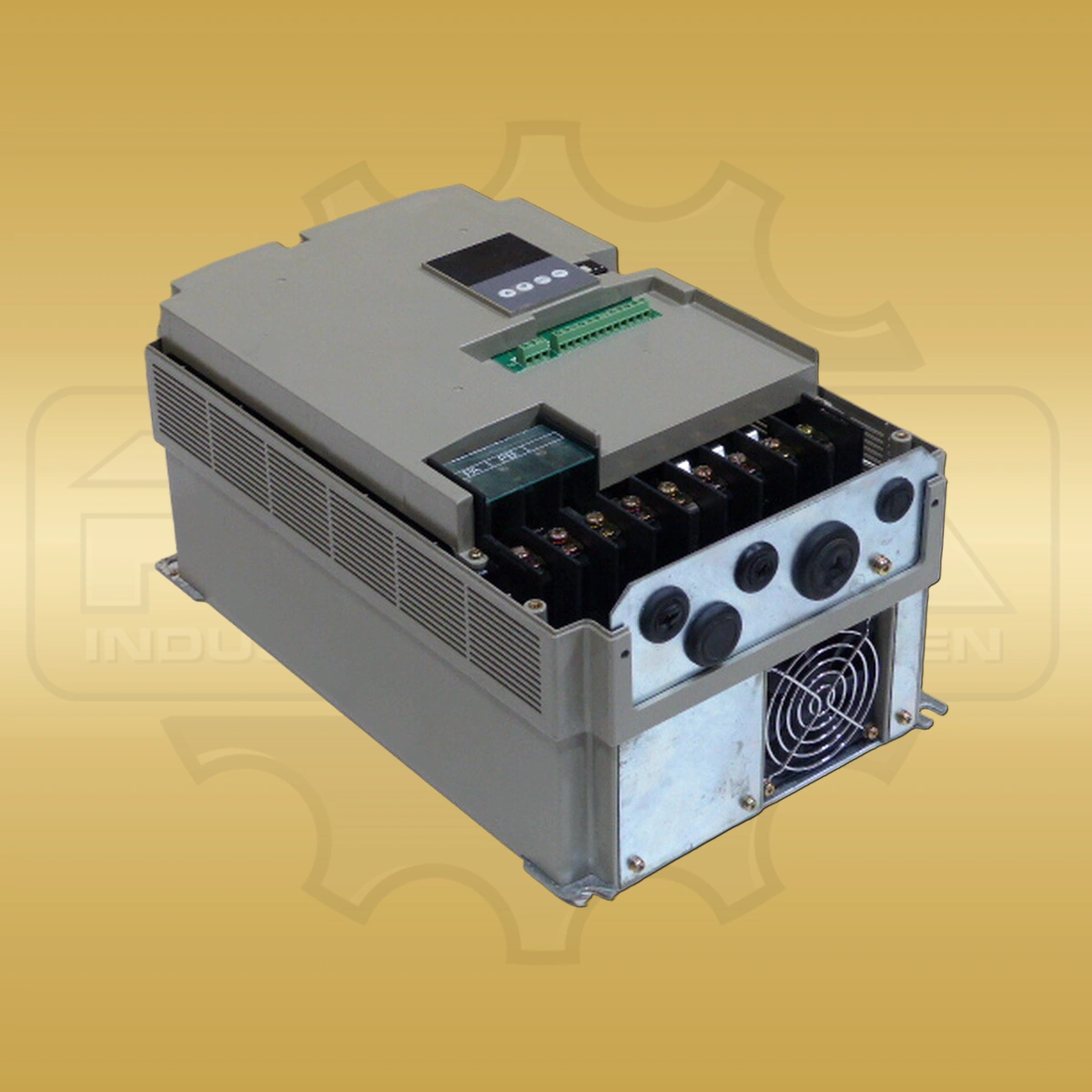

Telemecanique ATV18D23N4
