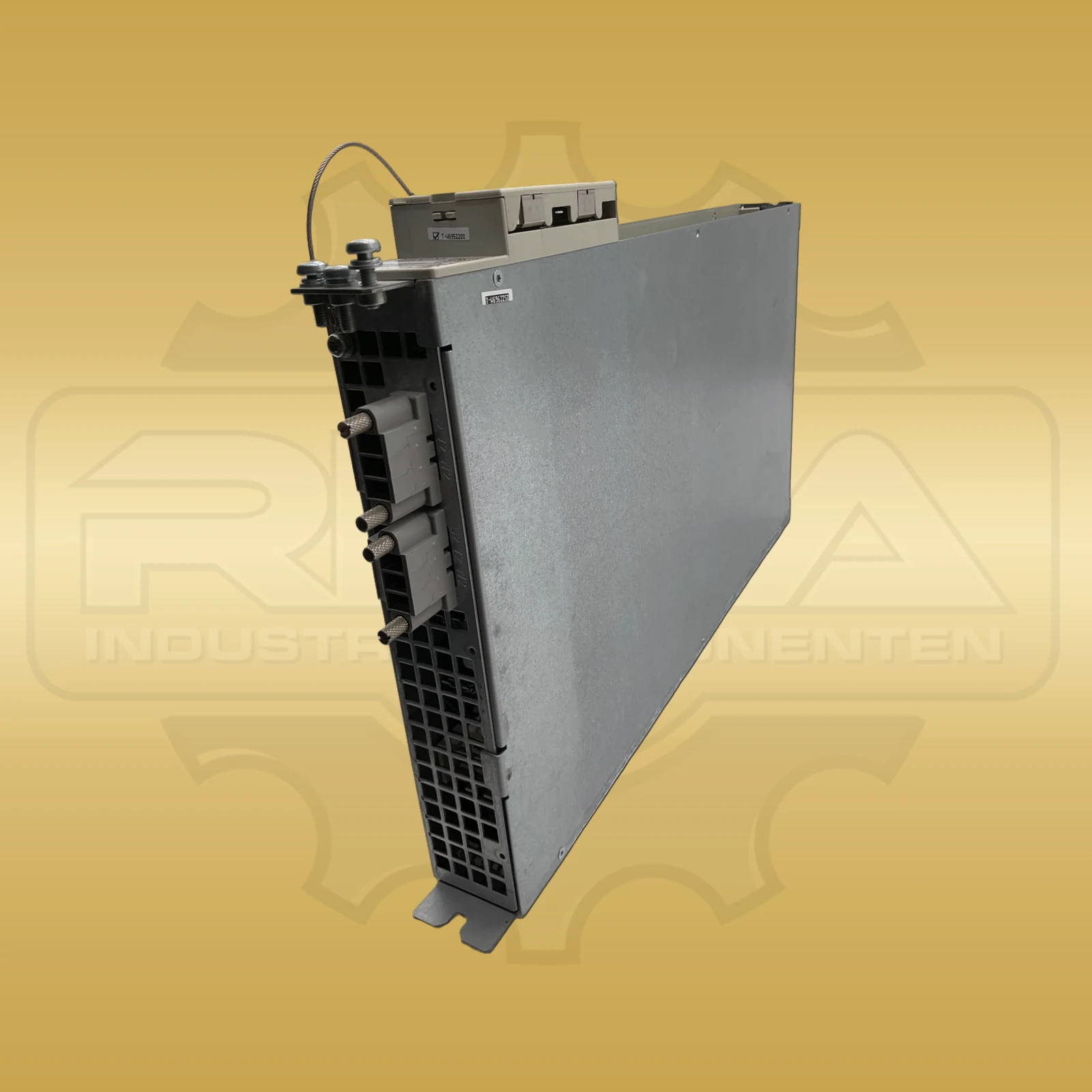

Beispielbild Siemens 6SN1123-1AB00-0CA1
550,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Die Endstufen für zwei Motoren sind bei der Siemens 6SN1123-1AB00-0HA1 in einem 50 mm breiten SIMODRIVE-611-Leistungsmodul zusammengefasst. Die Ausführung arbeitet mit interner Kühlung und wird über Steckverbinder mit den Motorleitungen verbunden. Für beide Achsen gelten jeweils 3 A Motornennstrom; der Transistor-Grenzstrom beträgt 8 A. Damit grenzen die variantengenauen Stromdaten die vollständige Bestellnummer eindeutig von anderen Leistungsmodulen derselben Reihe ab. Die Bestellnummer bleibt dabei das zentrale Zuordnungsmerkmal. Am geregelten Zwischenkreis beträgt die Eingangsspannung 600 beziehungsweise 625 V DC. Bei ungeregelter Einspeisung ergibt sich die Zwischenkreisspannung aus der Netzspannung mit dem Faktor 1,35; die maximal wirksame Ausgangsspannung entspricht der Zwischenkreisspannung geteilt durch 1,4. Der kleinste zulässige Motorstrom beträgt 0,6 A. Für Induktionsmotoren gelten 3 A Nennstrom, 3 A S6-Strom bei 40 Prozent Einschaltdauer und 3 A Spitzenstrom bei 3,2 kHz Pulsfrequenz. Synchronmotoren werden mit 3 A Nennstrom und 6 A Spitzenstrom bei 4 kHz geführt. Der Deratingfaktor liegt in beiden Fällen bei 55 Prozent. Die Verlustleistungswerte unterscheiden zwischen den Motorarten. Für Induktionsmotoren sind insgesamt 76 W ausgewiesen, davon 28 W intern und 48 W extern. Bei Synchronmotoren liegen die Werte bei insgesamt 70 W, intern 27 W und extern 43 W. Der Wirkungsgrad beträgt 0,98. Das Modul misst etwa 480 × 50 × 300 mm und wiegt ungefähr 7 kg. Diese mechanischen Daten erleichtern die Prüfung von Schaltschrankplatz und Handhabung, während Bestellnummer, Achszahl, Kühlart und Stromwerte die sachliche Zuordnung der vorhandenen Anlage absichern.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMODRIVE 611 |
| Hersteller-/Bestell-/Identnummer | 6SN1123-1AB00-0HA1 |
| Geräteart | Leistungsmodul |
| Achszahl | 2 |
| Kühlung | intern |
| Versorgung Zwischenkreis geregelt | 600 / 625 V DC |
| Motornennstrom je Achse | 3 A |
| Transistor-Grenzstrom | 8 A |
| Minimaler Motorstrom | 0,6 A |
| Pulsfrequenz Induktionsmotor | 3,2 kHz |
| Pulsfrequenz Synchronmotor | 4 kHz |
| Spitzenstrom Synchronmotor | 6 A |
| Deratingfaktor | 55 % |
| Verlustleistung Induktionsmotor | 76 W gesamt / 28 W intern / 48 W extern |
| Verlustleistung Synchronmotor | 70 W gesamt / 27 W intern / 43 W extern |
| Motoranschluss | Steckverbinder |
| Abmessungen | ca. 480 × 50 × 300 mm |
| Gewicht | ca. 7 kg |
