Siemens 6SL3120-1TE24-5AA3
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

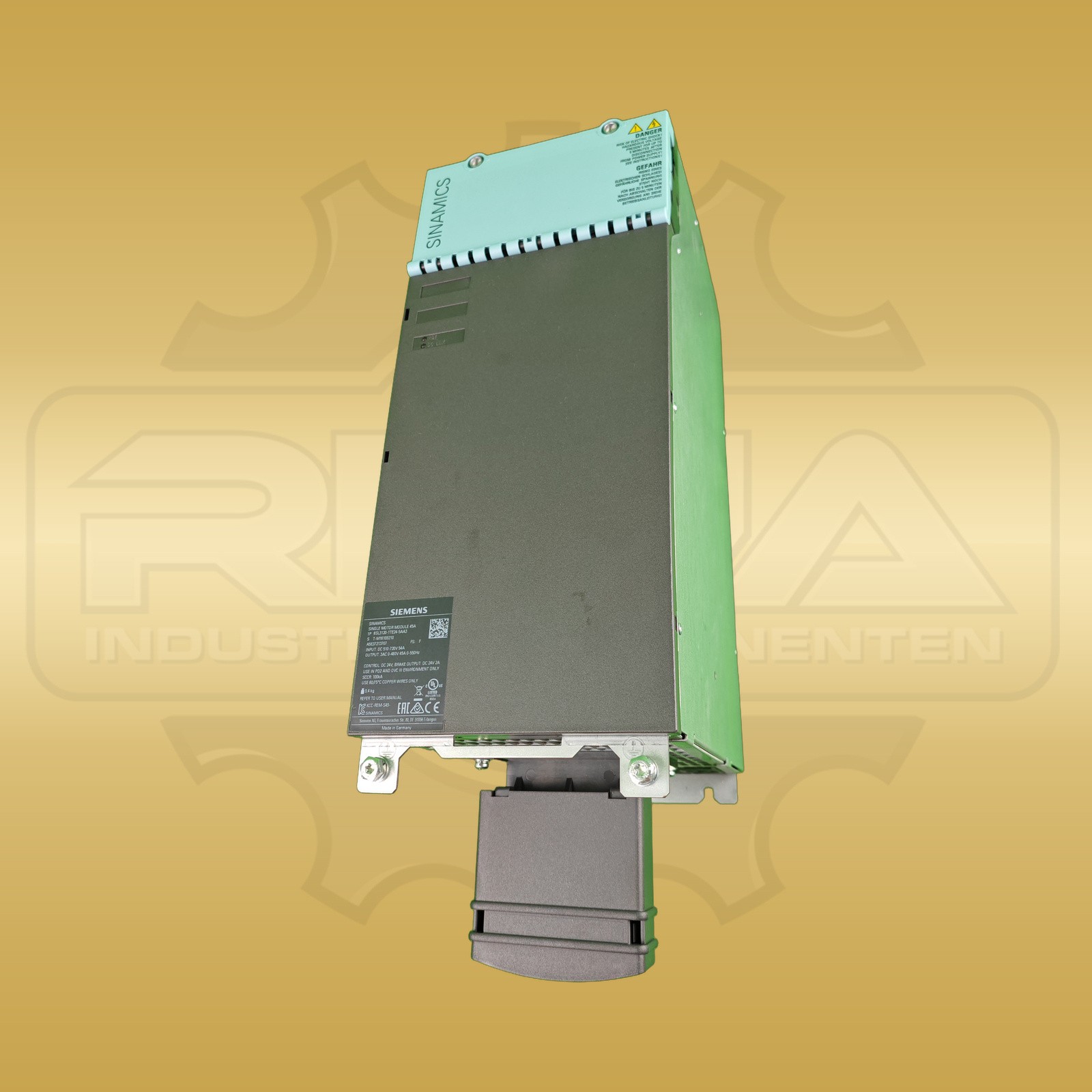

Siemens 6SL3120-1TE24-5AA3 ist ein Single Motor Module der Baureihe SINAMICS S120 in Booksize-Bauform. Die Baugruppe wird aus dem gemeinsamen Gleichspannungszwischenkreis versorgt und stellt einen dreiphasigen Motorausgang für eine Motorachse bereit. Siemens dokumentiert 600 V DC am Eingang und 3 AC 400 V am Ausgang. Der Bemessungsausgangsstrom beträgt 45 A, die Bemessungsleistung 24 kW. Der zulässige Zwischenkreisbereich reicht von 510 V bis 720 V DC. Das Modul besitzt interne Luftkühlung und unterstützt DRIVE-CLiQ sowie Extended Safety Integrated. Optimierte Pulsmuster gehören ebenfalls zu den dokumentierten Merkmalen. Die Booksize-Ausführung ordnet das Gerät innerhalb modularer SINAMICS-S120-Antriebsverbünde ein. Für die mechanische Planung nennt der Siemens-Katalog Außenmaße von 150 × 380 × 270 mm in der Reihenfolge Breite × Höhe × Tiefe. Die Siemens-Produktseite weist ein Nettogewicht von 9,400 kg aus. Diese Werte sind für Schaltschrankplatz, Montage, Handhabung, Lagerung und Transport relevant. Die dokumentierte Bauform beschreibt Breite, Höhe und Tiefe des Gehäuses ohne eine Aussage über zusätzliche Leitungs- oder Montageräume. Für die konkrete Anlagenplanung bleiben deshalb Schrankaufbau, Luftführung, Anschlüsse und vorhandene Einbauverhältnisse als getrennte technische Randbedingungen zu berücksichtigen. Bei Ersatzbeschaffung und Instandhaltung bilden die vollständige MLFB, Stromklasse, Leistung, Motorausgang, Kühlkonzept und Systemgeneration die wesentlichen Vergleichsmerkmale. Auch Zwischenkreis, Motorkabel, Steueranschlüsse und Einbausituation gehören zum technischen Abgleich mit der vorhandenen Anlage. Siemens führt die konkrete Bestellnummer als nicht mehr verfügbares Ersatzteil und nennt eine spätere Nachfolgeausführung. Die vollständige Kennzeichnung 6SL3120-1TE24-5AA3 trennt diese Variante von benachbarten Single-Motor-Modulen mit anderer Stromklasse, Hardwareausführung oder Kühlung.

Siemens 6SL3120-1TE24-5AA3 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Siemens
Produktreihe SINAMICS S120
Hersteller-/Bestell-/Identnummer 6SL3120-1TE24-5AA3
Geräteart Single Motor Module für eine Motorachse
Eingang 600 V DC
Ausgang 3 AC 400 V
Bemessungsausgangsstrom 45 A
Bemessungsleistung 24 kW
Zwischenkreisspannung 510 V bis 720 V DC
Bauform Booksize
Kühlung interne Luftkühlung
Sicherheitsfunktionen Extended Safety Integrated
Pulsverfahren optimierte Pulsmuster
Systemkommunikation DRIVE-CLiQ; Kabel laut Siemens enthalten
Abmessungen 150 × 380 × 270 mm (B × H × T)
Gewicht 9,400 kg
