Produktbeschreibung
Zwischen Netzanschluss und Active Line Module sitzt mit Siemens 6SL3100-0BE23-6AB0 ein Active Interface Module der SINAMICS-S120-Reihe. Die konkrete Booksize-Ausführung ist einem 36-kW-Active-Line-Module zugeordnet und verarbeitet einen dreiphasigen Netzeingang von 380 bis 480 V bei 50 oder 60 Hz. Für die Auslegung sind 58 A Bemessungseingangsstrom sowie eine maximale Stromaufnahme von 0,49 A aus der 24-V-DC-Versorgung angegeben. Der netzseitige Anschluss erfolgt über Schraubklemmen. Siemens spezifiziert dafür einen Leiterquerschnitt von 50 mm² beziehungsweise AWG 1; der Schutzleiter wird über eine M6-Schraube geführt. Ein interner Widerstand mit 1440 Ohm und einer Toleranz von ±10 Prozent gehört ebenfalls zu dieser Variante. Für den Öffnerkontakt nennt das Datenblatt Schaltwerte von 1,6 A bei 250 V AC und 0,75 A bei 60 V DC. Die Baugruppe besitzt interne Luftkühlung und benötigt einen Kühlluftdurchsatz von 0,040 m³/s. Die Verlustleistung beträgt 0,340 kW, der angegebene Schalldruckpegel 60 dB. Das mechanische Format ist mit 150 mm Breite, 380 mm Höhe und 270 mm Tiefe klar beschrieben. Bei 19 kg Nettogewicht und Schutzart IP20 beziehungsweise UL Open Type ist die Identifikation über vollständige Bestellnummer, Bauform und elektrische Kenndaten besonders wichtig. Innerhalb der Siemens-Reihe grenzt die Bestellnummer die 150-mm-Ausführung von benachbarten Active Interface Modules mit anderen Leistungszuordnungen und Baubreiten ab. Als variantenspezifische Merkmale erscheinen im Siemens-Datenblatt die 36-kW-Zuordnung, Eingangsdaten, Anschlussquerschnitt, Booksize-Bauform und mechanischen Abmessungen gemeinsam. Die vollständige Kennung 6SL3100-0BE23-6AB0 bezeichnet exakt diese Konfiguration.

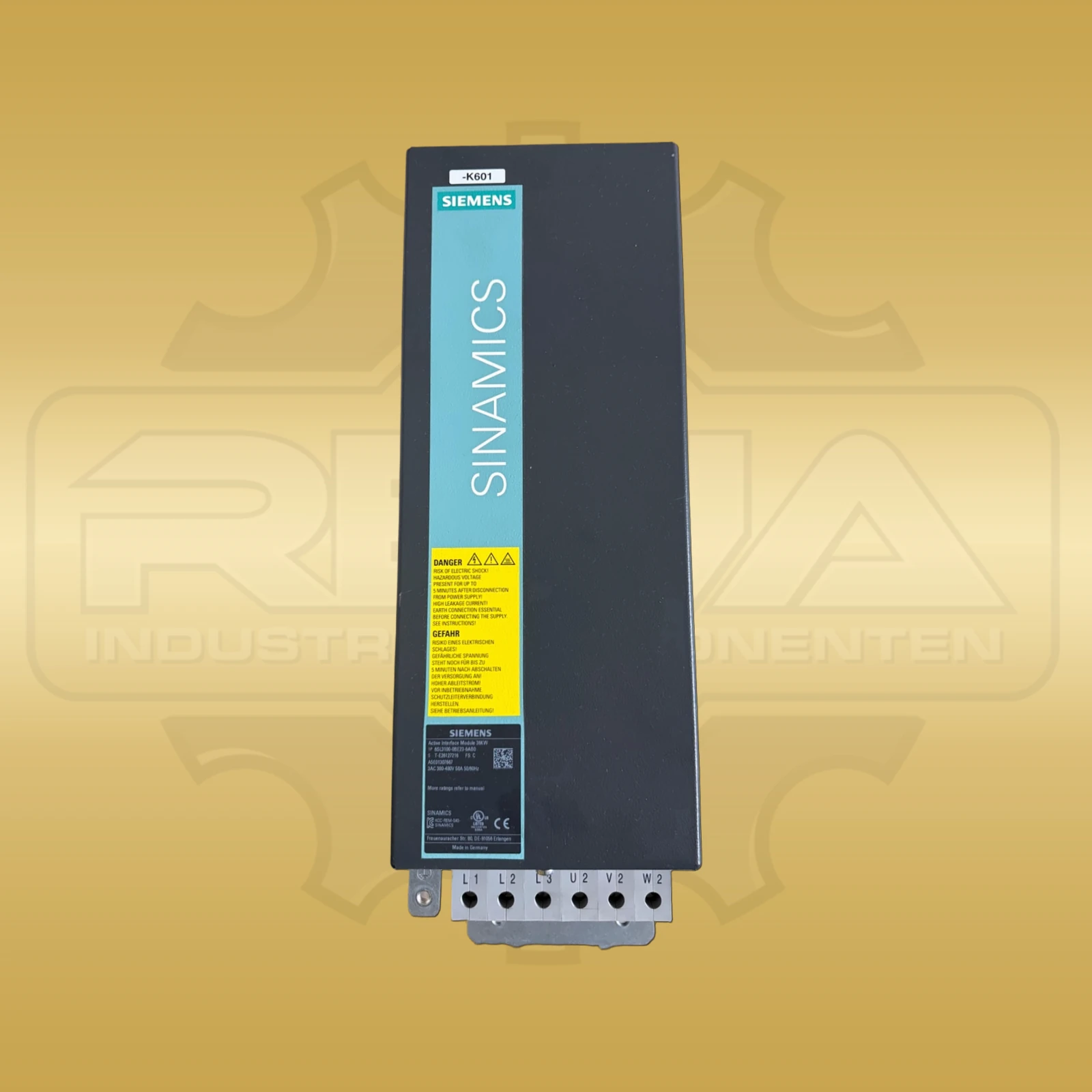

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SINAMICS S120 |
| Hersteller-/Bestell-/Identnummer | 6SL3100-0BE23-6AB0 |
| Geräteart | Active Interface Module |
| Leistungszuordnung | für 36-kW-Active-Line-Module |
| Netzeingang | 3 AC 380–480 V, 50/60 Hz |
| Bemessungseingangsstrom | 58 A |
| Stromaufnahme bei 24 V DC | max. 0,49 A |
| Interner Widerstand | 1440 Ω ±10 % |
| Netzseitiger Anschluss | Schraubklemmen |
| Anschließbarer Leiterquerschnitt | 50 mm² (AWG 1) |
| PE-Anschluss | M6-Schraube |
| Schaltvermögen Öffnerkontakt | 1,6 A bei 250 V AC; 0,75 A bei 60 V DC |
| Schalldruckpegel | 60 dB |
| Verlustleistung | 0,340 kW |
| Kühlung | interne Luftkühlung, 0,040 m³/s Kühlluftdurchsatz |
| Schutzart | IP20 / UL Open Type |
| Bauform | Booksize |
| Abmessungen | 150 × 380 × 270 mm (B × H × T) |
| Gewicht | 19,0 kg netto |
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Für welche Active-Line-Module-Leistung ist Siemens 6SL3100-0BE23-6AB0 ausgelegt?
Die Bestellnummer 6SL3100-0BE23-6AB0 bezeichnet das Active Interface Module für ein 36-kW-Active-Line-Module im SINAMICS-S120-System.
Welche Netz- und Anschlussdaten gelten für 6SL3100-0BE23-6AB0?
Der Netzeingang ist für 3 AC 380–480 V bei 50/60 Hz und 58 A spezifiziert. Netzseitig kommen Schraubklemmen für 50 mm² beziehungsweise AWG 1 zum Einsatz; der PE-Anschluss ist als M6-Schraube ausgeführt.
