Produktbeschreibung
Siemens 6SL3120-1TE15-0AD0 ist ein Single Motor Module der Produktreihe SINAMICS S120. Die vollständige Bestellnummer bezeichnet die Booksize-Format-Type-D-Ausführung mit interner Luftkühlung und drei DRIVE-CLiQ-Buchsen. Der Zwischenkreis arbeitet mit 510 bis 720 V DC; der dokumentierte Nennwert beträgt 600 VDC. Ausgangsseitig sind 400 V AC 3-phasig und 5 A Nennstrom angegeben. Der Grundlaststrom beträgt 4,3 A, für S6-Betrieb bei 40 Prozent Einschaltdauer nennt Siemens 6,7 A und als maximalen Ausgangsstrom 15,0 A. Die typbezogene Leistung liegt bei 2.7 kW auf Basis des Nennstroms und bei 2,3 kW auf Basis des Grundlaststroms. Die Elektronikversorgung beträgt 24 VDC mit einem maximalen Strombedarf von 0,75 A. Der DC-Link-Strom ist mit 6,0 A dokumentiert, die Zwischenkreiskapazität mit 110 µF. Die Nenn-Pulsfrequenz beträgt 4,00 kHz. Der Motoranschluss erfolgt über den Steckverbinder X1; zulässig sind Leiterquerschnitte von 1,5 bis 6 mm². Hinzu kommen ein M5-Schutzleiteranschluss sowie maximale Motorleitungslängen von 50 m geschirmt und 75 m ungeschirmt. Die Sicherheitsangaben lauten SIL2 nach IEC 61508 sowie PLd und Cat.3 nach EN ISO 13849-1. Das Gehäuse besitzt Schutzart IP20. Die Bauform ist als Booksize D-Type dokumentiert. Das offizielle Siemens-Datenblatt nennt 50 mm Breite, 380 mm Höhe und 270 mm Tiefe. Damit betragen die vollständigen Außenmaße 50 × 380 × 270 mm (B × H × T). Das Nettogewicht beträgt 4,6 kg. Maße und Gewicht beziehen sich auf das einzelne Modul ohne Leitungen und Versandverpackung.

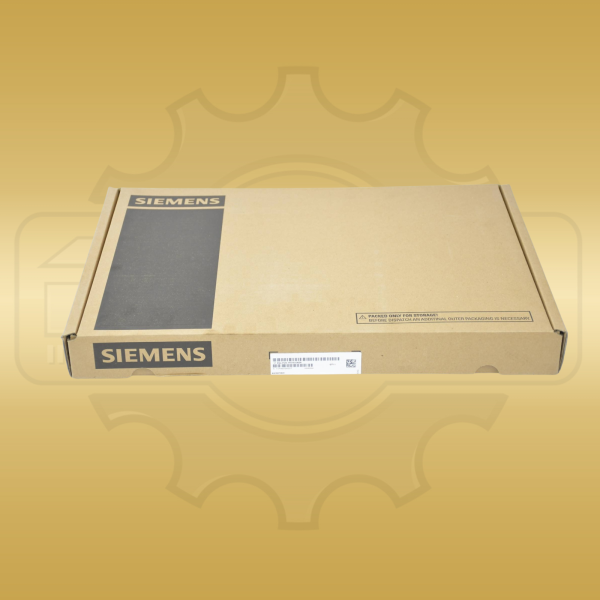

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SINAMICS S120 |
| Hersteller-/Bestell-/Identnummer | 6SL3120-1TE15-0AD0 |
| Nennleistung | 2.7 kW |
| Eingangsspannung | 600 VDC (510-720 VDC) |
| Ausgangsspannung | 400 V AC 3-phasig |
| Nennstrom | 5 A |
| Elektronikversorgung | 24 VDC |
| Bauart | Booksize Format Type D |
| Kühlart | Interne Luftkühlung (1 Lüfter) |
| Schnittstellen | 3x DRIVE-CLiQ Buchsen |
| Sicherheit | SIL2 PLd Cat.3 |
| DC-Link Verbindungen | 2 über integrierte DC-Link Busbars |
| Motorverbindung | 1x Steckbar/Schraubanschluss |
| Schutzerde | 2x PE-Anschlüsse |
| Status-Anzeige | 2x mehrfarbige LEDs |
| Abmessungen | 50 × 380 × 270 mm (B × H × T) |
| Gewicht | 4,6 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Siemens 1FK6060-6AF71-1TA0
Preis auf Anfrage
Beispielbild Siemens 1FK6063-6AF71-1EB0
1.490,00 €
Beispielbild Siemens 1FK6083-6AF21-1TB9-Z
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Abmessungen und welches Gewicht hat das Siemens 6SL3120-1TE15-0AD0?
Die Außenmaße betragen 50 × 380 × 270 mm (B × H × T). Das Nettogewicht beträgt 4,6 kg.
Welche Ausgangsströme nennt Siemens?
Dokumentiert sind 5 A Nennstrom, 4,3 A Grundlaststrom, 6,7 A bei S6-Betrieb und 15,0 A maximaler Ausgangsstrom.
