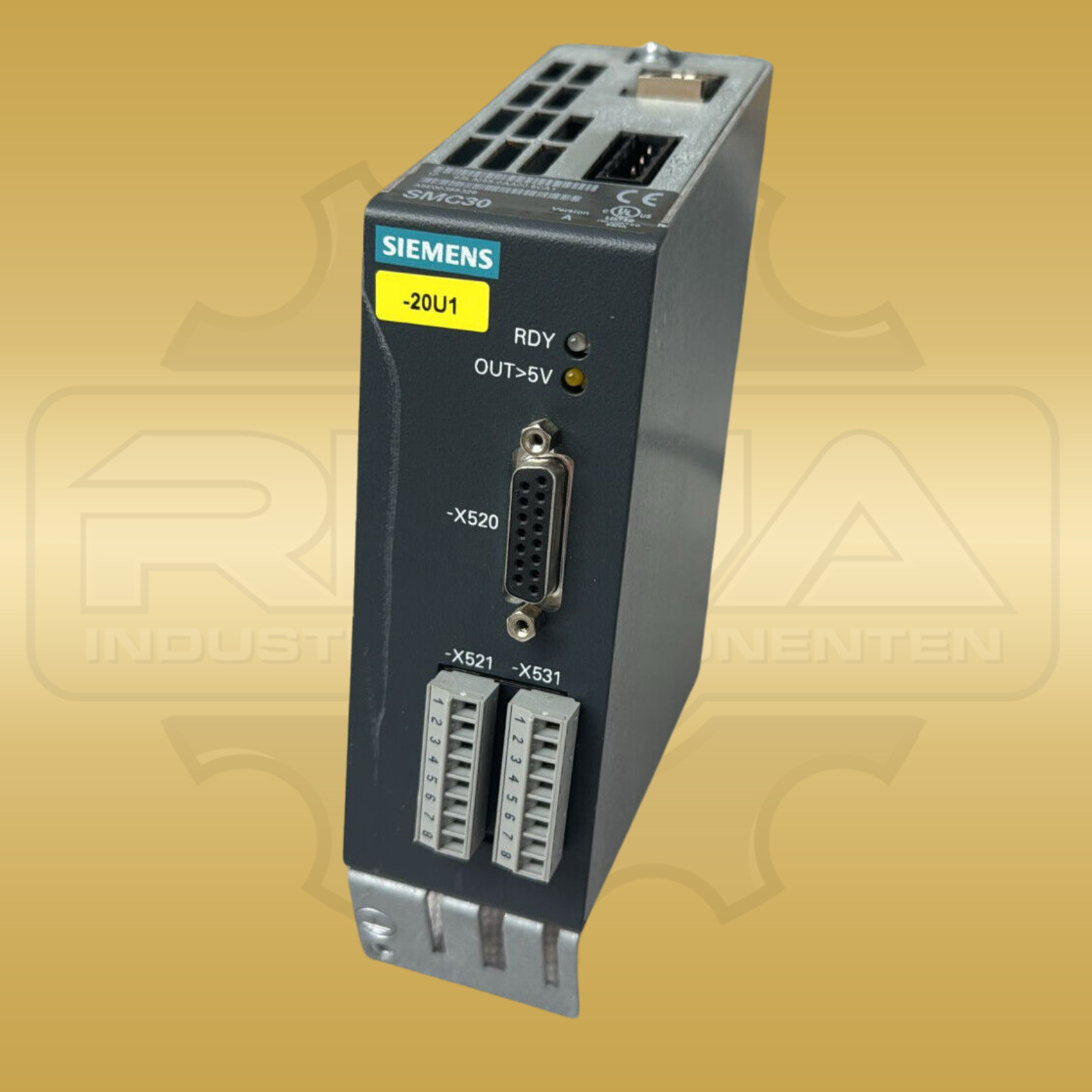

Siemens 6SL3055-0AA00-5CA1
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Siemens 6SL3055-0AA00-5CA1 ist ein Sensor Module Cabinet-Mounted SMC30 der Produktreihe SINAMICS S120. Die vollständige Bestellnummer kennzeichnet Hardwareversion A für die Auswertung von TTL-, HTL- und SSI-Gebersignalen mit Inkrementalspuren. Drehzahl, Positionsistwert, Rotorlage und weitere Gebersignale werden über 1 × DRIVE-CLiQ an die zugehörige Control Unit übertragen. Die Elektronikversorgung arbeitet mit 24 V DC im Bereich von 20,4 bis 28,8 V. Ohne Messsystem beträgt der Elektronikstrom maximal 0,20 A, mit angeschlossenem Messsystem maximal 0,35 A. Das Gebersystem kann mit 5 V DC mit oder ohne Remote Sense sowie mit VDC − 1 V versorgt werden. Der Geberversorgungsstrom ist mit 0,35 A angegeben. Die maximale Geberfrequenz beträgt 500 kHz; für SSI nennt Siemens eine Übertragungsrate von 100 bis 250 kHz. Die Verlustleistung liegt bei maximal 10 W. Als Geberanschlüsse stehen X520 Sub-D sowie die Klemmen X521 und X531 zur Verfügung. Das Gehäuse besitzt Schutzart IP20 beziehungsweise IPXXB. Die Produktbeschreibung nennt die Lieferung ohne DRIVE-CLiQ-Leitung. Siemens führt 6SL3055-0AA00-5CA2 als Nachfolger der abgekündigten Ausführung. Die variantengenaue Maßzeichnung im Siemens-Handbuch zeigt eine Breite von 50 mm; der ergänzende technische Datensatz nennt 150 mm Höhe und 111 mm Tiefe. Damit betragen die vollständigen Außenmaße 50 × 150 × 111 mm (B × H × T). Die Siemens-Produktseite weist ein Nettogewicht von 0,960 kg aus. Maße und Gewicht beziehen sich auf das einzelne Modul ohne Leitungen und Versandverpackung.

Siemens 6SL3055-0AA00-5CA1 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Siemens
Produktreihe SINAMICS S120 SMC30
Hersteller-/Bestell-/Identnummer 6SL3055-0AA00-5CA1
Geräteart Sensor Module Cabinet-Mounted SMC30
Hardwareversion Version A
Modulfunktion Geberauswertung mit Übertragung über DRIVE-CLiQ
Unterstützte Gebersignale TTL, HTL und SSI mit Inkrementalspuren
Elektronikversorgung 24 V DC (20,4–28,8 V)
Elektronikstrom ohne Messsystem Max. 0,20 A
Elektronikstrom mit Messsystem Max. 0,35 A
SSI-Übertragungsrate 100–250 kHz
Verlustleistung Max. 10 W
Gebersystemversorgung 5 V DC mit/ohne Remote Sense oder VDC − 1 V
Geberversorgungsstrom 0,35 A
Maximale Geberfrequenz 500 kHz
Geberanschlüsse X520 Sub-D sowie Klemmen X521/X531
Antriebsschnittstelle 1 × DRIVE-CLiQ
Schutzart IP20 beziehungsweise IPXXB
Abmessungen 50 × 150 × 111 mm (B × H × T)
Gewicht 0,960 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Abmessungen und welches Gewicht hat das Siemens 6SL3055-0AA00-5CA1?

Die Außenmaße betragen 50 × 150 × 111 mm (B × H × T). Das Nettogewicht beträgt 0,960 kg.

Welche Gebersignale verarbeitet das SMC30?

Dokumentiert sind TTL, HTL und SSI mit Inkrementalspuren. Die maximale Geberfrequenz beträgt 500 kHz.
