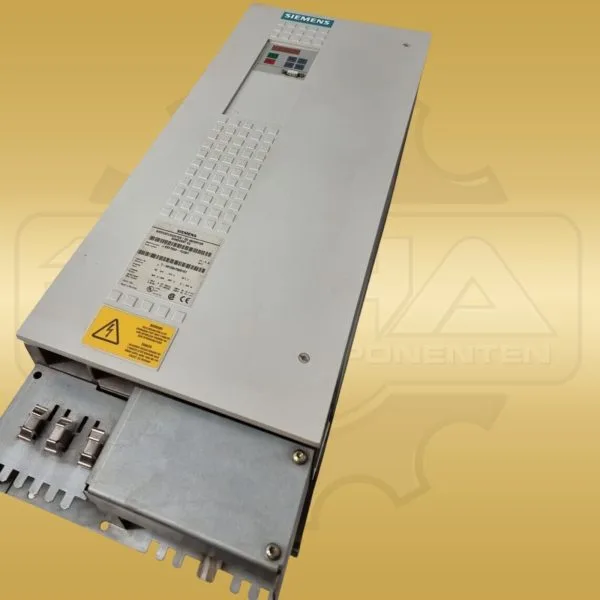

Siemens 6SE7024-7UD61

Siemens 6SE7024-7UD61 ist ein SIMOVERT-MASTERDRIVES-Vector-Control-Wechselrichter für die DC-675-bis-810-V-Zwischenkreisklasse. Das IP20-Kompaktgerät liefert 46,5 A Ausgangsbemessungsstrom und ist mit 30 kW Typenleistung angegeben. Damit eignet sich Siemens 6SE7024-7UD61 für Ersatzteilfälle, bei denen eine vorhandene MASTERDRIVES-VC-Achse oder ein Antriebsverbund in der höheren DC-Spannungsebene erhalten bleiben soll. Die UD61-Kennung trennt diese Baugruppe klar von TD61-Geräten mit 510-650 V DC und von AC-AC-Umrichtern der CD/ED-Reihen. Für die technische Zuordnung sind die 6SE7024-Leistungsklasse, die 46,5-A-Ausführung, IP20-Einbauform, Vector-Control-Funktion und Power-Definition PWE 51 maßgeblich. In Bestandsmaschinen ist dieser Unterschied entscheidend, weil Zwischenkreisspannung und Leistungsteil zur vorhandenen Einspeisung passen müssen. Der Siemens 6SE7024-7UD61 bleibt innerhalb der 6SE70-MASTERDRIVES-Familie und kann dadurch in Servicefällen helfen, bestehende Projektierung, Einbaustruktur und Antriebsperipherie beizubehalten. Die höhere DC-Spannungsklasse macht diese Variante besonders für Anlagen relevant, deren Zwischenkreis bereits auf 675 bis 810 V DC ausgelegt ist und nicht zu TD-Geräten passt. Für die Ersatzbeschaffung ist besonders die vollständige MLFB relevant, da ähnliche 6SE7024-Geräte andere Spannungsklassen abdecken. Die Baugruppe ist eine gezielte Position für Instandhaltung und Ersatzteillager, wenn 30 kW und 675-810 V DC gefordert sind. In der Ersatzteilsuche trennt 6SE7024-7UD61 Spannung, Strom, Leistung und Bauform eindeutig von benachbarten MASTERDRIVES-Ausführungen dieser Baureihe.
