Siemens 6SE7024-7TD61-Z

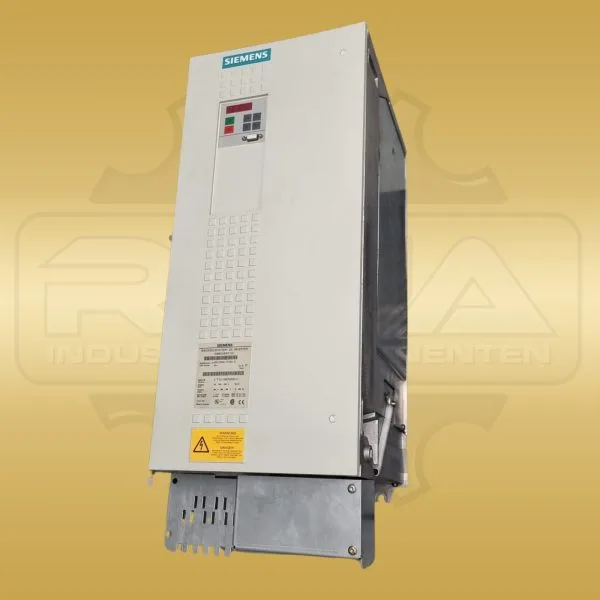

Siemens 6SE7024-7TD61-Z ist ein SIMOVERT-MASTERDRIVES-Vector-Control-Wechselrichter für den Einsatz in 6SE70-Antriebssystemen mit 510 bis 650 V DC. Die kompakte IP20-Ausführung ist mit 47 A Ausgangsbemessungsstrom und 22 kW Typenleistung angegeben. Siemens 6SE7024-7TD61-Z ist damit eine passende Ersatzposition, wenn ein mittleres MASTERDRIVES-VC-Leistungsteil mit TD61-Kennung und gleicher DC-Zwischenkreisklasse benötigt wird. Technisch relevant sind die 6SE7024-Baugröße, die 47-A-Klasse, die Vector-Control-Funktion, Power-Definition PWE 53 und die Einbauform als Kompaktgerät. Gegenüber stärkeren 6SE7026-Varianten bleibt diese Baugruppe in der 22-kW-Klasse, während sie sich von UD61-Geräten durch die niedrigere DC-Spannungsebene abgrenzt. In der Instandhaltung zählt diese genaue Einordnung, weil vorhandene Zwischenkreisversorgung, Leistungsteil und Parametrierung direkt zur MLFB passen. Der Siemens 6SE7024-7TD61-Z eignet sich für Anlagenbetreiber, die eine bestehende MASTERDRIVES-Struktur weiterführen und keinen Umbau auf eine andere Antriebsfamilie vornehmen wollen. Die 47-A-Stromklasse ist dabei ein praktischer Suchanker für Servicebestände, in denen mehrere 6SE7024-Geräte mit unterschiedlichen Spannungsebenen nebeneinander liegen. Die vollständige MLFB erleichtert den Abgleich mit vorhandenen Stücklisten und Projektdaten. Für die Ersatzbeschaffung stehen hier 510-650 V DC, 47 A und 22 kW im Mittelpunkt. In der Ersatzteilsuche trennt 6SE7024-7TD61-Z Spannung, Strom, Leistung und Bauform eindeutig von benachbarten MASTERDRIVES-Ausführungen dieser Baureihe.
