Siemens 6AV7814-1BB20-1AC0
3.770,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

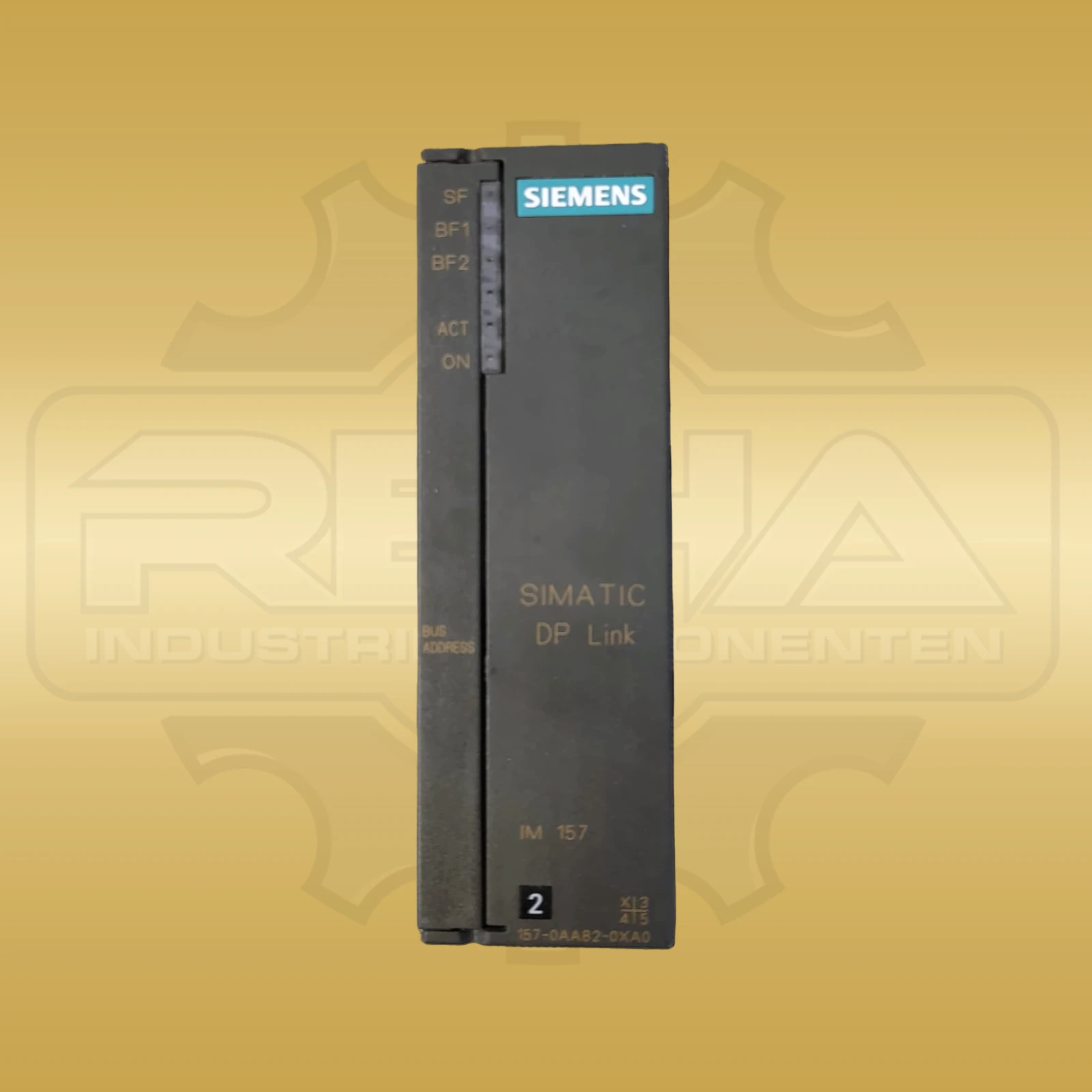

Bis zu 244 Byte Ein-/Ausgangsdaten verarbeitet das Interfacemodul IM 157 Siemens 6ES7157-0AA82-0XA0 pro Telegramm. Die Baugruppe gehört zum System SIMATIC DP und übernimmt innerhalb von DP/PA-Link- oder Y-Link-Strukturen die PROFIBUS-Kommunikation. Zusammen mit einem oder mehreren DP/PA-Kopplern bildet sie einen DP/PA-Link; auf der übergeordneten Seite arbeitet das Modul als DPV1-Slave. Mit 40 × 125 × 130 mm und etwa 200 g bleibt die Schnittstellenbaugruppe kompakt. Die Versorgung erfolgt mit 24 V DC, ist gegen Verpolung geschützt und toleriert eine Unterbrechung von 5 ms. Bei 24 V beträgt die maximale Stromaufnahme 250 mA, die typische Leistungsaufnahme 4 W. Eine Prüfspannung von 500 V DC ist für die galvanische Trennung ausgewiesen. Im redundanten PROFIBUS-DP-Mastersystem deckt das IM 157 Übertragungsraten von 9,6 kbit/s bis 500 kbit/s ab. Für das unterlagerte PROFIBUS-DP-System sind 1,5, 3, 6 und 12 Mbit/s dokumentiert. Neben den maximal 244 Byte für Ein-/Ausgangs- und Konfigurationsdaten stehen 188 Byte für das Diagnosetelegramm und 18 Byte für das Parametriertelegramm zur Verfügung. Fünf Leuchtanzeigen trennen die zentralen Betriebs- und Fehlerzustände: SF signalisiert einen Sammelfehler, BF1 und BF2 kennzeichnen Busfehler der beiden Kommunikationsbereiche, ACT zeigt die aktive Schnittstelle und ON die anliegende Versorgung. Das PROFIBUS-Produktverzeichnis ordnet die Bestellnummer der Produktklasse Link, Koppler, Gateway und Proxy zu. Das Modul ist für einen erweiterten Temperaturbereich ausgeführt und stellt damit eine klar abgegrenzte Kommunikationskomponente innerhalb der genannten Link-Architektur dar.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMATIC DP |
| Hersteller-/Bestell-/Identnummer | 6ES7157-0AA82-0XA0 |
| Modultyp | Interfacemodul IM 157 |
| Systemrolle | DP/PA-Link- und Y-Link-Schnittstellenmodul; DPV1-Slave |
| Protokoll | PROFIBUS DP |
| Übertragungsraten im redundanten DP-Mastersystem | 9,6; 19,2; 45,45; 93,75; 187,5 und 500 kbit/s |
| Übertragungsraten im unterlagerten DP-System | 1,5; 3; 6 und 12 Mbit/s |
| Maximale E/A-Telegrammlänge | 244 Byte |
| Maximale Konfigurationsdaten | 244 Byte |
| Diagnosetelegramm | 188 Byte |
| Parametriertelegramm | 18 Byte |
| Versorgungsspannung | 24 V DC; Verpolschutz vorhanden |
| Zulässige Versorgungsunterbrechung | 5 ms |
| Stromaufnahme | maximal 250 mA bei 24 V DC |
| Leistungsaufnahme | typisch 4 W |
| Isolationsprüfspannung | 500 V DC |
| Diagnoseanzeigen | SF, BF1, BF2, ACT und ON |
| Abmessungen | 40 × 125 × 130 mm (B × H × T) |
| Gewicht | ca. 200 g |
Ähnliche Artikel
Zum Shop
Siemens 6AG1 964-2AA04-4AB0
Preis auf Anfrage
Siemens 6AG1215-1AF40-5XB0
Preis auf Anfrage
Siemens 6AG1 414-3EM07-7AB0
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Datenmenge verarbeitet das IM 157 pro Telegramm?
Für Ein-/Ausgangsdaten und Konfigurationsdaten sind jeweils bis zu 244 Byte dokumentiert. Das Diagnosetelegramm umfasst bis zu 188 Byte, das Parametriertelegramm 18 Byte.
Welche PROFIBUS-Geschwindigkeiten unterstützt 6ES7157-0AA82-0XA0?
Im redundanten DP-Mastersystem reichen die dokumentierten Raten von 9,6 bis 500 kbit/s; im unterlagerten DP-System stehen 1,5, 3, 6 und 12 Mbit/s zur Verfügung.
